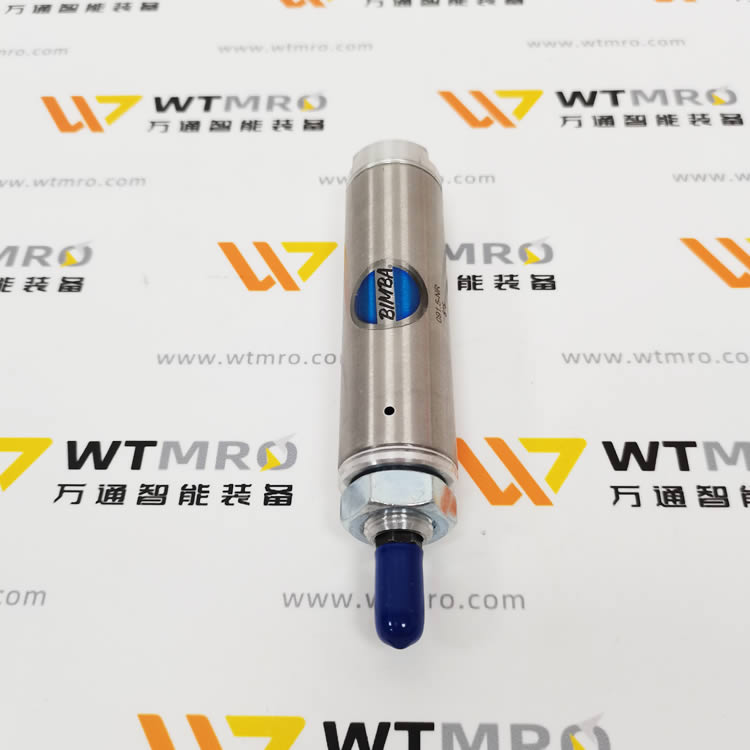

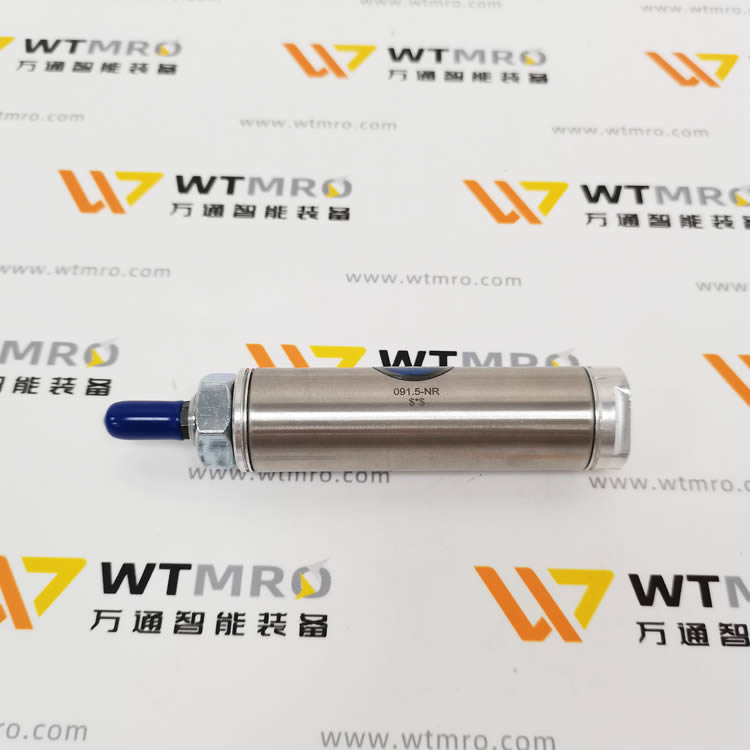

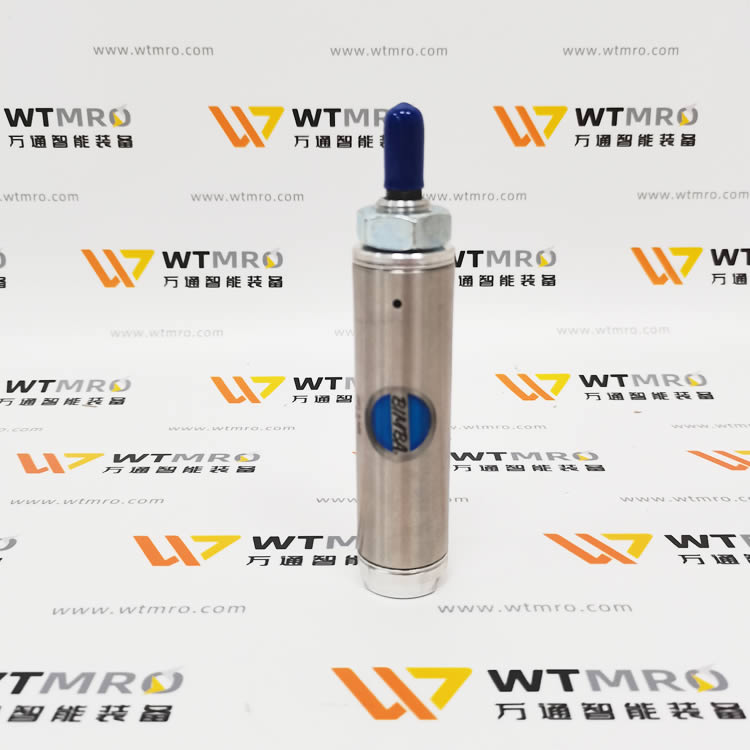

BIMBA 091.5-NR 完整产品介绍

一、品牌与系列

品牌：IMI BIMBA（美国缤霸），全球微型不锈钢圆形气缸标杆品牌所属系列：Original Line® 经典不锈钢圆筒气缸（蓝标升级款 Blue and Improved），一体式不可维修结构，内置永久润滑脂，免维护长寿命

二、型号完整拆解：091.5-NR

1. 09：缸径代码 → 1-1/16 英寸（27mm）

2. 1.5：标准行程 → 1.5 英寸（38.1mm）

3. N：Non-Rotating 六角防旋转活塞杆（圆角方形活塞杆结构，旋转控制精度 ±3°，输出端不会扭转）

4. R：Single-Acting Spring Return 单作用弹簧复位型

• 通气伸出，断气依靠内置弹簧自动缩回

三、核心机械规格

1. 尺寸参数

• 缸径：1-1/16"（27mm）

• 有效行程：1.5"（38.1mm）

• 气口规格：1/8" NPT 内螺纹

• 活塞杆螺纹：5/16-24 UNF 公制细牙

• 标准安装形式：前端螺纹鼻式安装（配套 5/8-18 UNF 安装螺母）

• 最大允许行程（同系列单作用上限）：11 英寸

2. 出力参数（标准气源 6bar/90PSI）

• 伸出推力（通气）：约 190N（90PSI 工况）

• 弹簧复位力：放松状态 3lb（13.3N），完全压缩 6lb（26.7N）

• 工作气压范围：0.35~7bar（50~100PSI）

3. 材质与密封

• 缸筒：304 不锈钢无缝抛光筒体，防锈耐腐蚀

• 活塞杆：标准发黑碳钢；潮湿 / 腐蚀环境可选 SR 不锈钢杆版本

• 活塞密封：Buna-N 丁腈橡胶标准密封，耐普通压缩机油

• 工作温度：-28℃ ~ +93℃（-20℉ ~ 200℉）

• 润滑：出厂预填长效润滑脂，全程无需额外供油

四、NR 防旋转结构优势

1. 活塞杆为圆角六角截面，与端盖导向槽配合，彻底杜绝活塞杆自转，定位精度 ±3° 以内

2. 外形尺寸与同规格标准气缸完全互换，可直接替换普通旋转杆气缸

3. 适配需要精准角度定位、防扭转的工装夹具、推送机构

五、R 单作用弹簧复位特性

1. 单腔进气驱动活塞杆伸出，切断气源后内部弹簧自动回位，无需反向供气

2. 适合仅单侧供气、断电断气需要自动复位的安全工况

3. 内置弹簧寿命匹配气缸整体寿命，无额外维护件

六、结构特点

1. 不可维修一体式：全密封压合结构，体积紧凑、无渗漏风险，成本更低

2. 轻量化不锈钢筒体，自重小，适合自动化小型设备

3. 蓝标升级款使用寿命为老款两倍，抗疲劳往复次数更高

4. 无油润滑设计，可用于食品、电子洁净产线

七、典型应用场景

• 小型自动化工装夹具、定位顶紧机构

• 包装设备推送、挡料、分料气缸

• 电子设备精密顶升、防扭转推送工位

• 流水线安全挡停装置（断气自动缩回）

• 轻型输送线限位、止回机构
