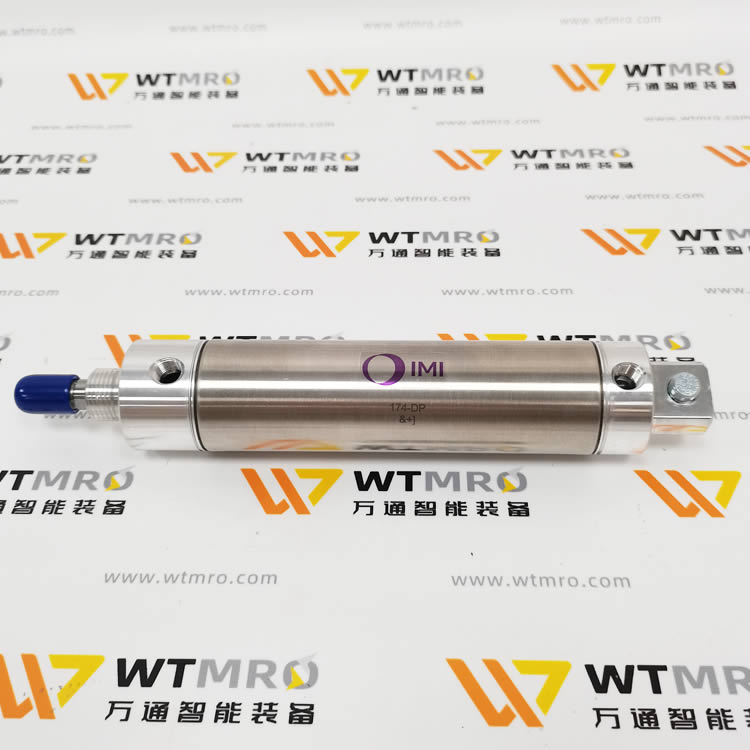

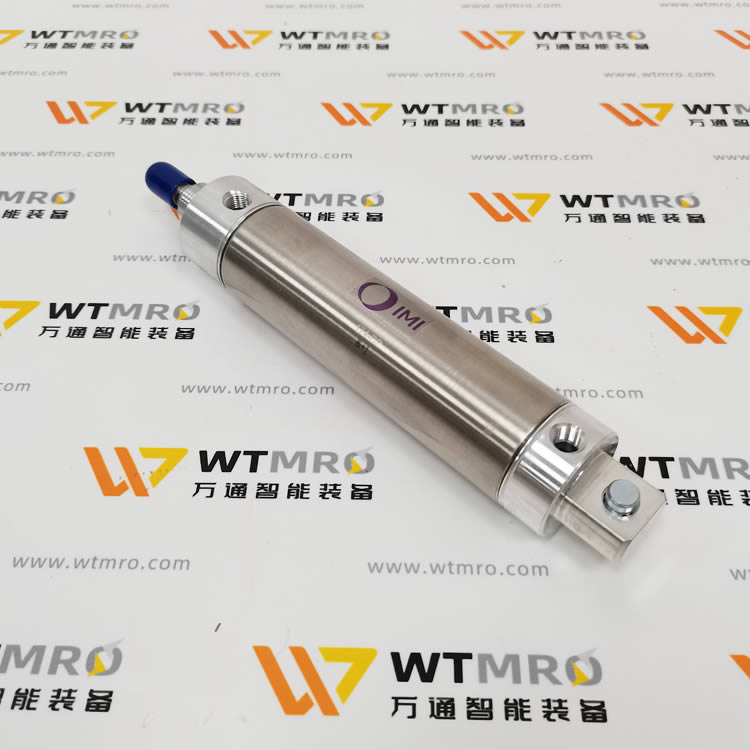

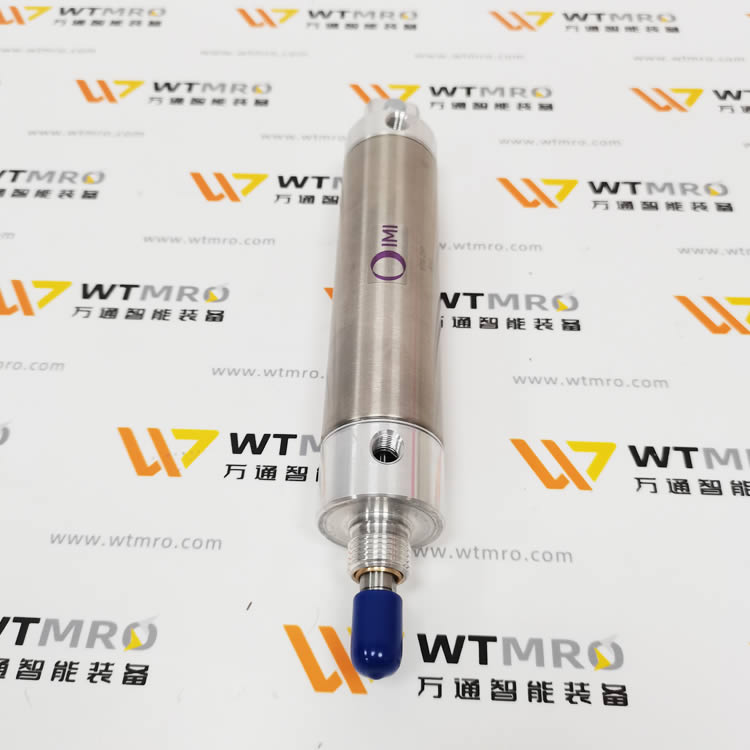

BIMBA 174-DP 完整产品介绍

一、品牌与系列

品牌：IMI BIMBA（美国缤霸）系列：Original Line 经典不锈钢圆筒气缸，一体式免维护微型气缸，自动化行业通用标准圆缸。

二、型号分段释义 174-DP

1. 17：缸径代码，对应缸径 1-7/16 英寸（36.5mm）

2. 4：标准行程 4 英寸（101.6mm）

3. D：Double-Acting 双作用气缸，两端分别进气实现伸出、缩回，无内置弹簧

4. P：Pivot Mount 尾部枢轴安装结构（气缸尾部自带一体耳轴，可摆动安装）

三、核心尺寸规格

1. 缸径：1-7/16" (36.5 mm)

2. 工作行程：4" (101.6 mm)

3. 气口：1/8" NPT 内螺纹

4. 活塞杆螺纹：3/8-24 UNF 细牙外螺纹

5. 标准安装：尾部一体枢轴（P），可搭配支架实现摆动式安装；前端自带螺纹鼻可加装法兰、螺母辅助固定

6. 适用气压：50~100 PSI（0.35~7 bar）

四、出力参考（90PSI 标准气源）

• 伸出推力：约 345N

• 缩回拉力：略小于伸出推力（活塞杆占用部分活塞面积）

五、材质与密封参数

• 缸筒：304 不锈钢无缝抛光筒体，防锈、耐水汽

• 活塞杆：标准碳钢硬化杆，潮湿工况可选不锈钢杆升级款

• 标准密封：丁腈 Buna-N 橡胶，适配常规压缩空气

• 工作温度：-28℃ ~ +93℃

• 出厂预填充长效润滑脂，无油润滑可用，全程免加油维护

• 整体压合密封一体式结构，不可拆解维修，杜绝渗漏

六、后缀 DP 特性说明

1. D 双作用两端独立气腔供气，通气伸出、反向通气缩回，出力稳定，适合需要双向推力的推送、夹紧、升降工位；无弹簧，长行程输出力更均衡。

2. P 尾部枢轴安装气缸尾部一体成型耳轴，允许气缸工作时小幅摆动，适配存在角度偏移、摆动推送的机构，相比固定法兰缓冲偏心受力，延长气缸寿命。

七、产品优势

1. 不锈钢筒体体积紧凑，自重轻，适配小型自动化设备

2. 枢轴安装灵活，可适配摆动机构、翻转工装

3. 双作用双向出力，动力充足，定位稳定

4. 一体式密封结构，低泄漏，长期免维护

5. 可加装磁性开关检测活塞位置，配套标准 BIMBA 感应传感器
