BENDER（本德尔）EDS309 系列 便携式绝缘故障定位仪

一、品牌基础

BENDER 德国本德尔，全球绝缘监测、电气安全领域头部品牌，多用于医疗、船舶、工业 IT 不接地系统、光伏、锂电设备绝缘故障检测。EDS309 是旗下ISOSCAN® 便携故障定位整机系列，完整细分型号为 EDS3090/3091/3092/3096，统称 EDS309 系列。

二、核心功能

1. IT 不接地系统绝缘故障定位向系统叠加低频定位脉冲，搭配开合式电流钳，逐段扫描精准找到接地漏电电缆 / 设备；

• 主回路定位电流：2~10mA 可调

• 控制回路定位电流：0.2~1mA 可调

2. TN/TT 接地系统剩余电流测量钳表测量范围 2mA~10A，可查漏电、电缆老化、接地隐患；

3. 带电 / 断电双模式检测通电在线排查故障；停机离线可测电缆绝缘阻值；

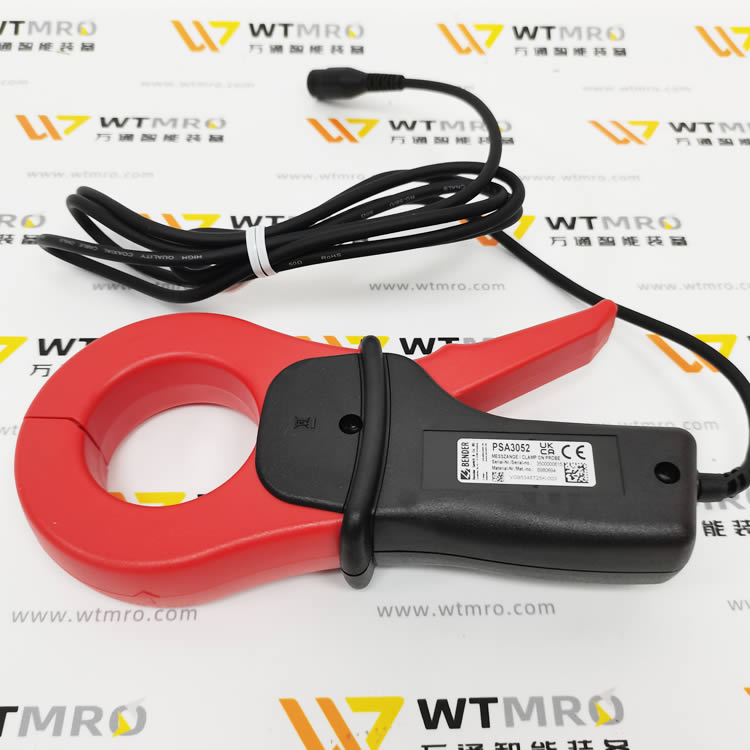

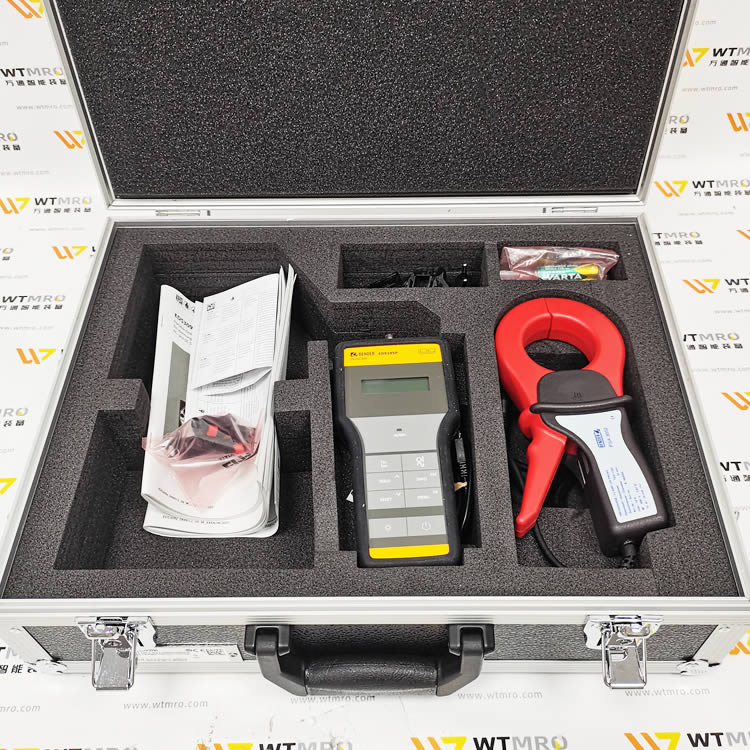

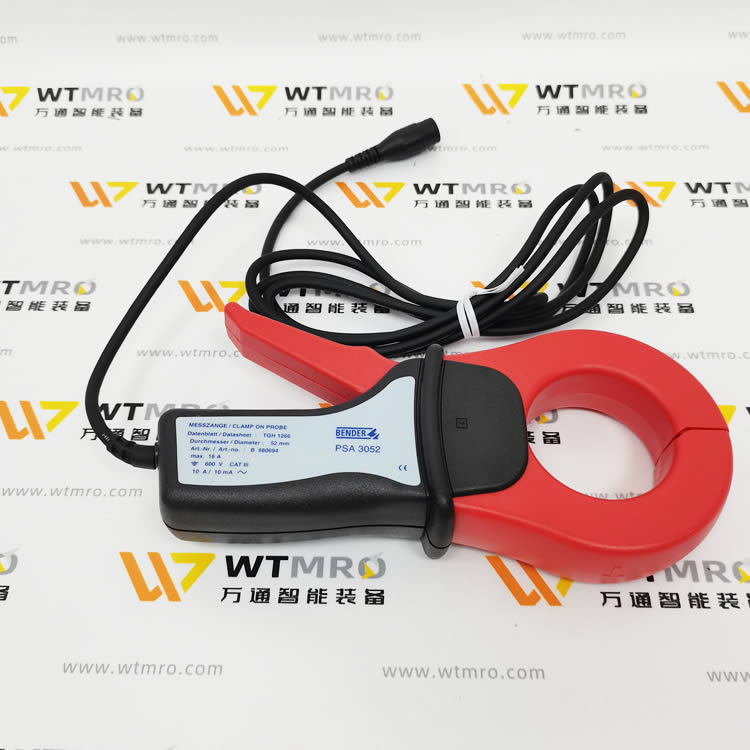

4. 配套配件：开合式测量钳（20mm/52mm）、脉冲发生器 PGH185、高压扩展耦合器 AGE185（最高扩展至 AC790V/DC960V）。

三、关键电气参数

• 供电：AC230V（标准版）/ AC90~132V（-13 宽电压款）

• 工作温度：-10℃ ~ +55℃

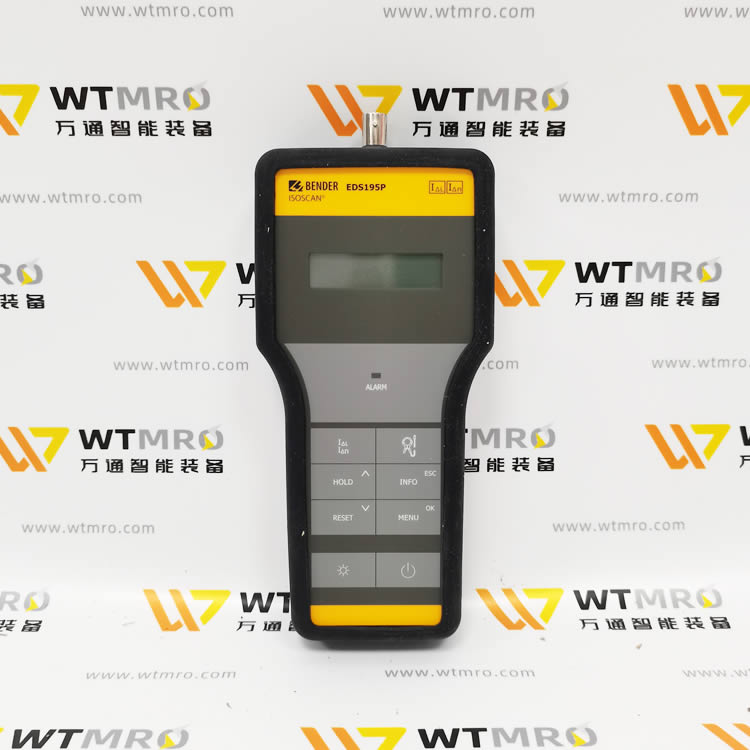

• 显示：背光 3 行 16 字符 LCD

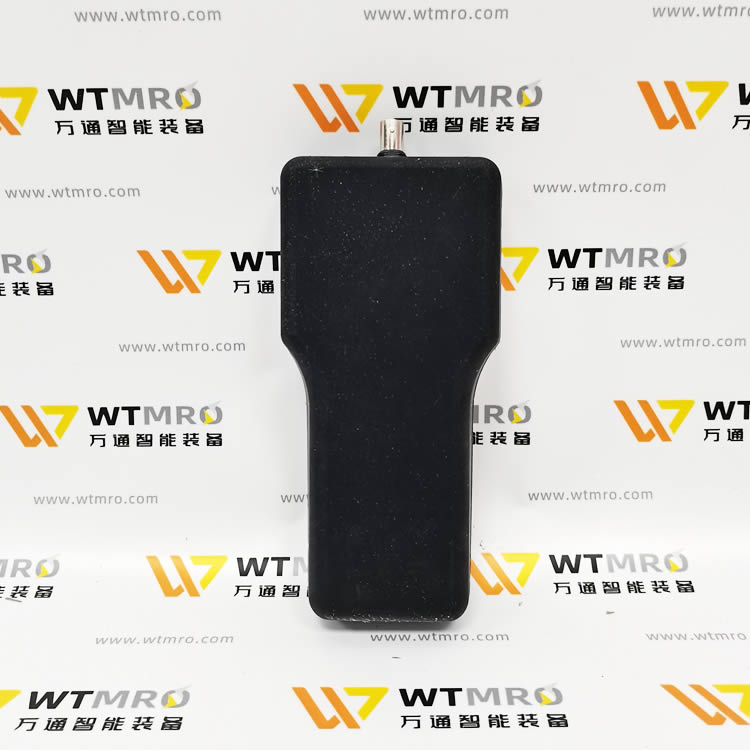

• 机身：铝合金便携外壳，内置充电电池，现场无需外接电源

• 定位频率：42~460Hz，适配工业变频、中频设备

四、典型应用场景

• 医疗手术室 IT 隔离供电系统

• 船舶、港口不接地配电系统

• 锂电、光伏储能直流配电柜

• 机床、注塑机工业 IT 电源

• 轨道交通、空压机大功率设备
