C 磁性转速传感器（磁电式测速头 MPU）

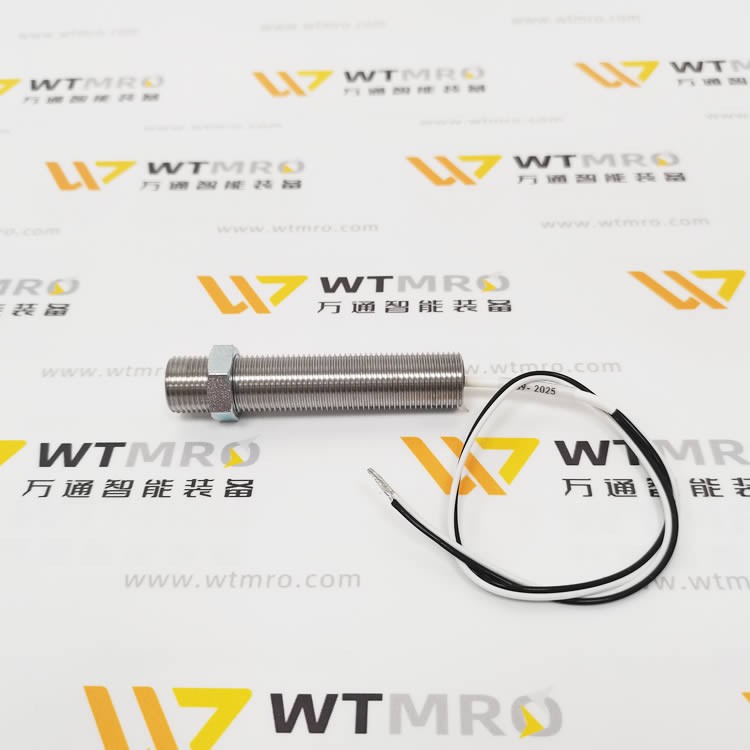

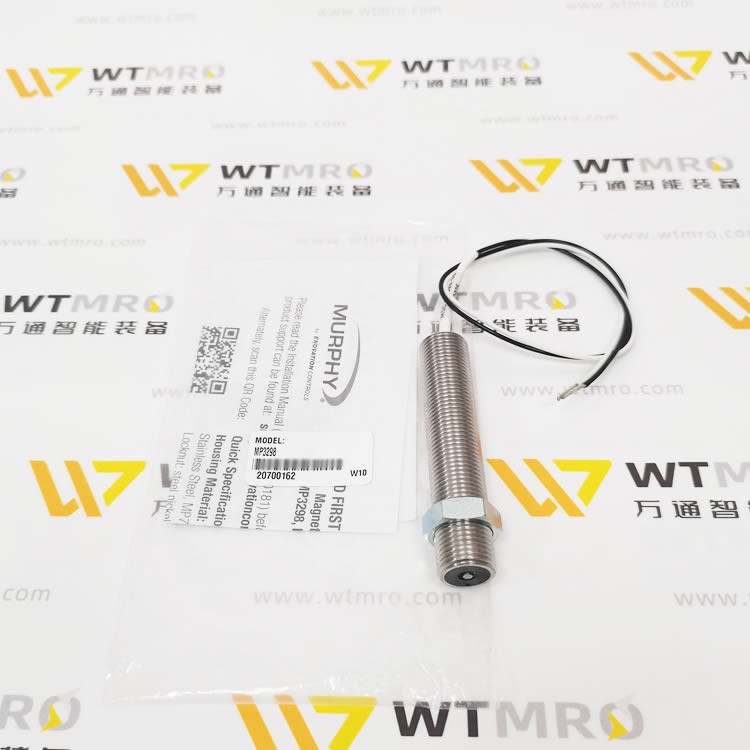

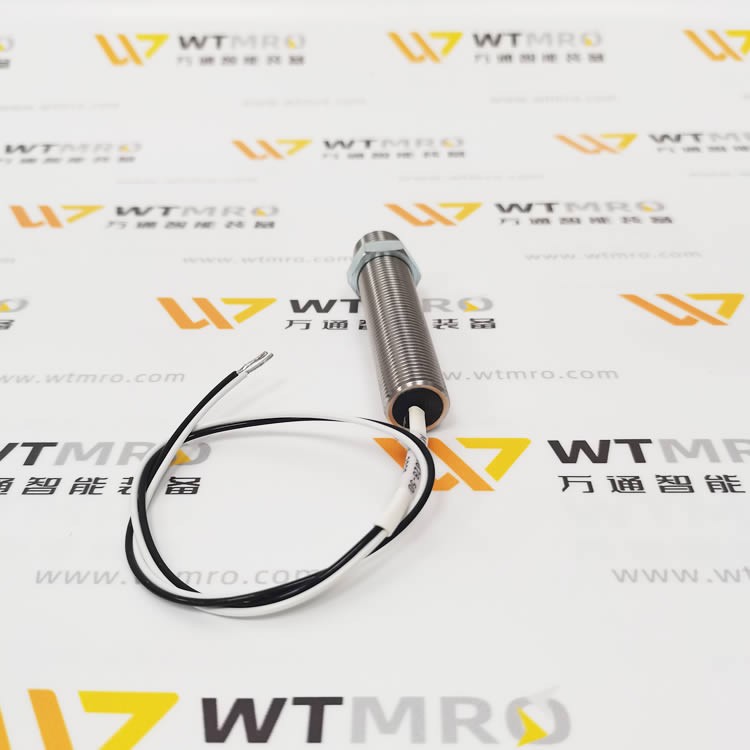

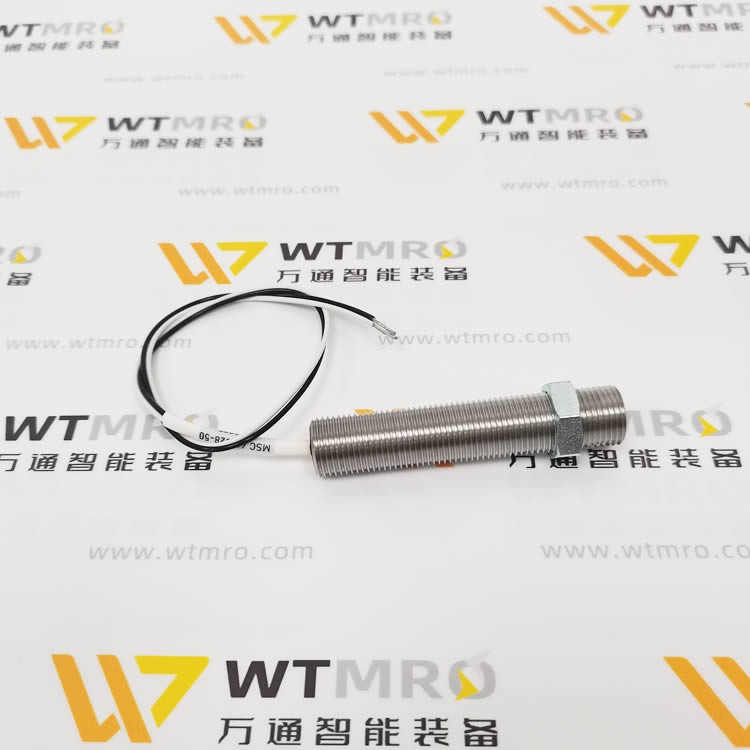

品牌：Murphy（美国摩菲）型号：MP3298，无源磁电式转速拾取传感器，无需供电，齿轮扫过产生交流脉冲信号，用于内燃机飞轮齿圈测速。
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 产品类型 | 无源磁电式转速拾取传感器（Magnetic Pickup） |
| 螺纹规格 | 5/8‑18 UNF，不锈钢锁紧螺母 |
| 总长 | 76mm（3inch），全螺纹结构 |
| 线圈电阻 | 975Ω（典型）@25℃ |
| 线圈电感 | 400mH 典型，最大 800mH@1kHz |
| 输出信号 | 交流 AC 脉冲，典型 200Vpp（测试工况），转速越低输出电压越小 |
| 工作温度 | -54℃～+107℃，环氧灌封，耐油耐潮湿Enovation ... |
| 外壳材质 | 300 不锈钢壳体，耐振动耐油污 |
| 引线 | 20AWG，白 / 黑双色高温线缆，线长 305mm |
| 安装气隙 | 0.12‑0.25mm（齿轮齿顶与传感器端面间隙） |
| 适配齿轮 | 发动机飞轮齿圈，铁磁性齿轮 |
| 重量 | 约 0.2kg |
工作原理
无源磁电结构，内部永磁体 + 感应线圈；发动机转动时，飞轮齿圈铁齿扫过传感器头部，磁通量发生变化，线圈感应出交流脉冲电压；控制器采集脉冲频率换算发动机转速 RPM。不需要外接供电电源。
产品特点
无源设计，不用供电，恶劣发动机舱环境可靠性高。
不锈钢本体，环氧整体灌封，抗油污、抗振动，适应发电机组、工程机械高温机舱。
输出 AC 脉冲，适配 Murphy 仪表、发动机控制器、转速表、超速保护模块。
安装气隙必须严格控制，间隙过大低速会无信号输出。
典型应用场景
柴油发电机组，飞轮壳安装测发动机转速、超速保护
工程机械、矿山动力设备转速监测
农业大型收割机、大型喷灌机组柴油发动机测速
船舶动力、油气设备内燃机转速采集
安装要点：拧到底顶住齿面，再回旋 1/4‑3/4 圈，锁死螺母，严禁传感器头部直接撞击齿轮齿面，防止磁头损坏。
