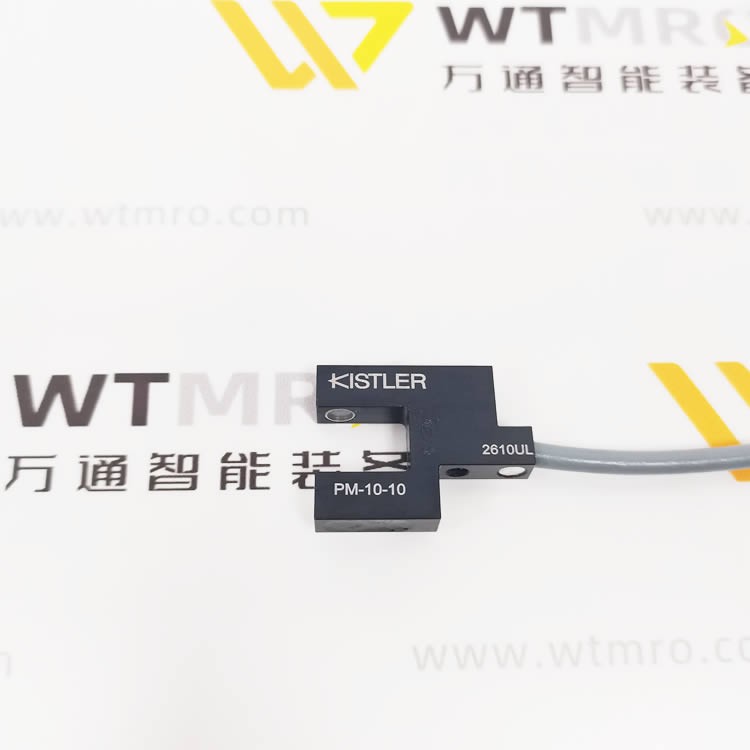

KISTLER（奇石乐）PM‑10‑10/S2 槽型（叉形）光电传感器
PM‑10‑10，完整型号PM‑10‑10/S2，属于外接放大器型红外叉形光栅（槽型光电），本身不带内置放大电路，需要外接配套放大器使用Kistler。
核心参数
表格
| 项目 | 参数 |
|---|---|
| 产品类型 | 叉形槽型光栅，红外对射式 |
| 槽口宽度 | 10 mm |
| 槽口深度 | 10 mm |
| 光源 | 红外 LED |
| 分辨率 | 交变光放大器＞0.4 mm；脉冲放大器可达0.1 mm，可检测极细小挡片 |
| 重复精度 | 最大 0.01 mm |
| 电气接口 | S2‑7 针接头，必须外接外部放大器，本体无输出电路Kistler |
| 防护等级 | IP64 |
| 工作环境温度 | 0℃～+60℃ |
| 外壳 | 金属壳体，侧面预留安装固定孔 |
工作原理
发射端红外光束穿过槽口，对面接收端接收；物体插入槽内遮挡光束，信号送至外部放大器处理输出开关量。本体只负责光发射与接收，放大、灵敏度调节、输出全部由外部放大器模块完成，分辨能力远高于普通内置式槽型光电。
产品特点
超高微小物体检测能力，最小可识别 0.1mm 薄挡片，重复定位精度极高。
金属外壳，抗冲压车间振动、油污，适合恶劣工业工况。
灵敏度可在外部放大器电位器 270° 可调；支持静态 / 动态两种工作模式切换，脉冲时间 1‑100ms 可调，最高频率 1kHz。
不自带输出，整套使用：PM‑10‑10/S2 传感器头 + 对应 Kistler 外部放大器。
典型应用场景（奇石乐主打冲压成型行业）
冲压设备：送料检测、薄片有无、双片板材检测、冲头进退监测
高速自动化设备：微小薄片、薄金属片到位检测、高速计数
精密工装：细小挡片位置识别、高速运动机构位置触发
模具保护，早期识别送料异常，避免模具损坏
注意：不要直接接 24V 电源，缺少外部放大器无法单独工作。
