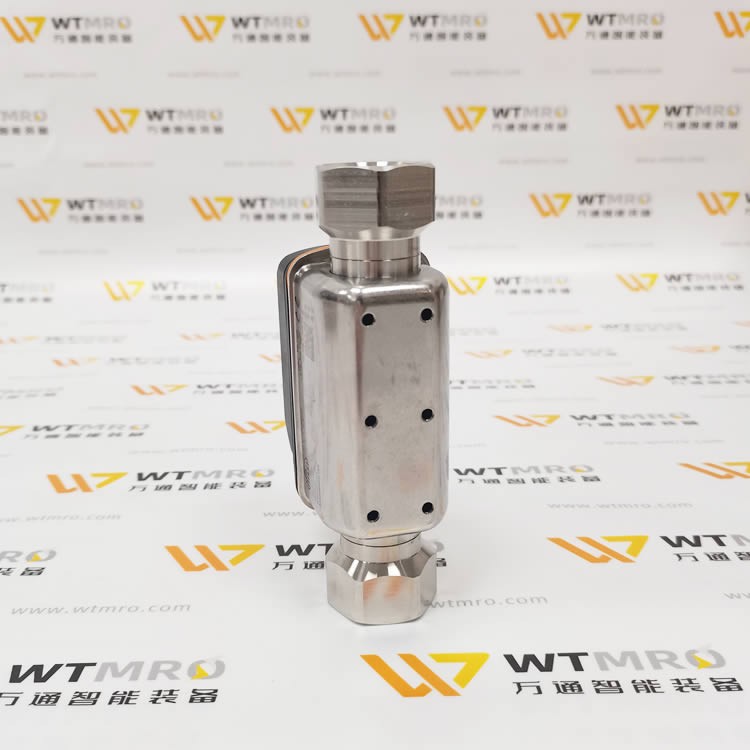

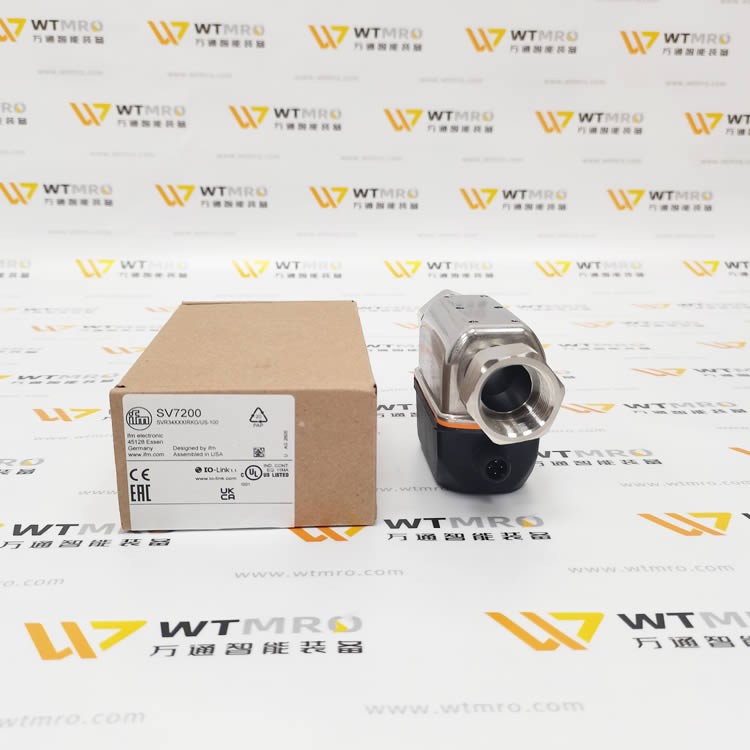

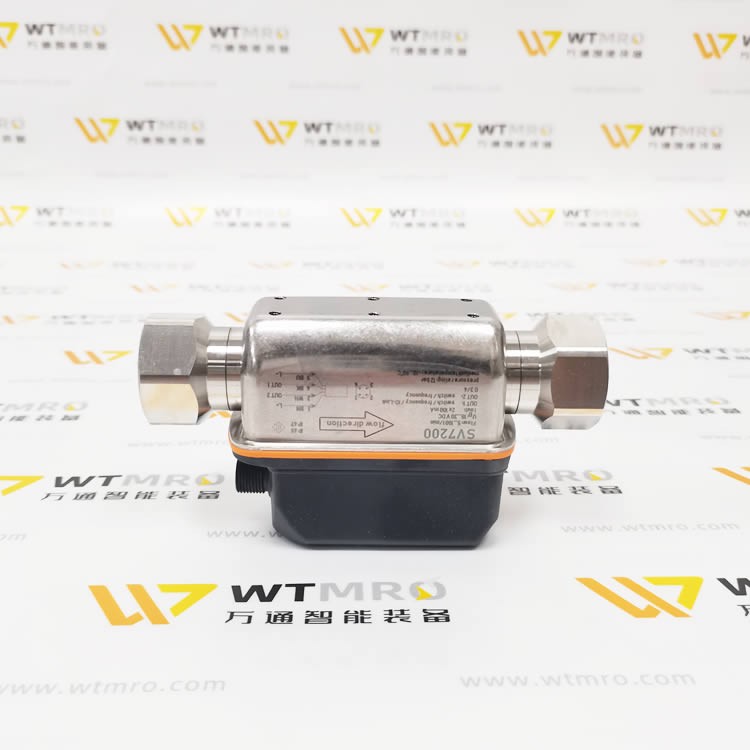

IFM 易福门 SV7200 涡街流量传感器
型号基础信息
型号：SV7200，内部编号 SVR34XXXIRKG/US‑100ifm electr
测量原理：涡街（Vortex）原理，管道内阻流体产生旋涡，压电元件检测旋涡频率换算流速流量，不受介质导电率影响ifm易福
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 测量范围 | 5‑100 L/min（0.3‑6 m³/h）ifm electr... |
| 过程接口 | G3/4 内螺纹 DN20ifm electr... |
| 测量精度 | ±2% 满量程；重复精度 ±0.5% FS（水介质）ifm electr... |
| 最大工作压力 | 12bar（40℃） |
| 介质温度 | -10℃ ~ +90℃ |
| 环境工作温度 | 0℃ ~ +60℃ifm electr... |
| 供电电压 | 18‑30VDC，反极性保护，功耗＜30mA |
| 输出通道 | 2 路可配置 PNP/NPN；开关量 / 频率输出；IO‑Link V1.1ifm electr... |

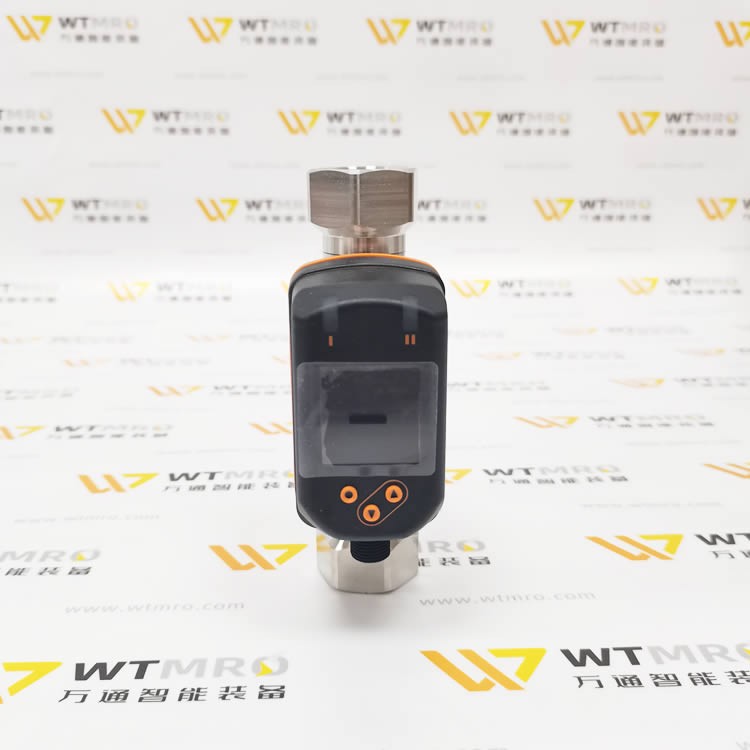

| 显示 | TFT 彩色显示屏，屏幕可 180° 旋转，按键现场参数设置 |
| 接液材质 | 不锈钢；密封 FKM 氟橡胶 |
| 电气接头 | M12‑A 编码，4 芯接头 |
| 防护等级 | IP65 / IP67 |
| 附加测量 | 集成介质温度检测；支持流量累积计数；空管检测；可设置输出延时阻尼 0‑5sifm electr... |
| 响应时间 | 流量 1s；温度 T09=6sifm electr... |
| 净重 | 约 360g |
| 认证 | CE、cULus、IO‑Link、RoHS |
工作原理
介质流过管道内部阻流体，阻流体下游交替产生旋涡；旋涡频率与流体流速成正比，压电陶瓷拾取旋涡信号，内部电路换算体积流量；同时内置温度传感器同步采集介质温度，无需额外温度探头。
优势：不需要介质导电，区别于电磁流量计；适合纯水、去离子水、乙二醇冷却液。
