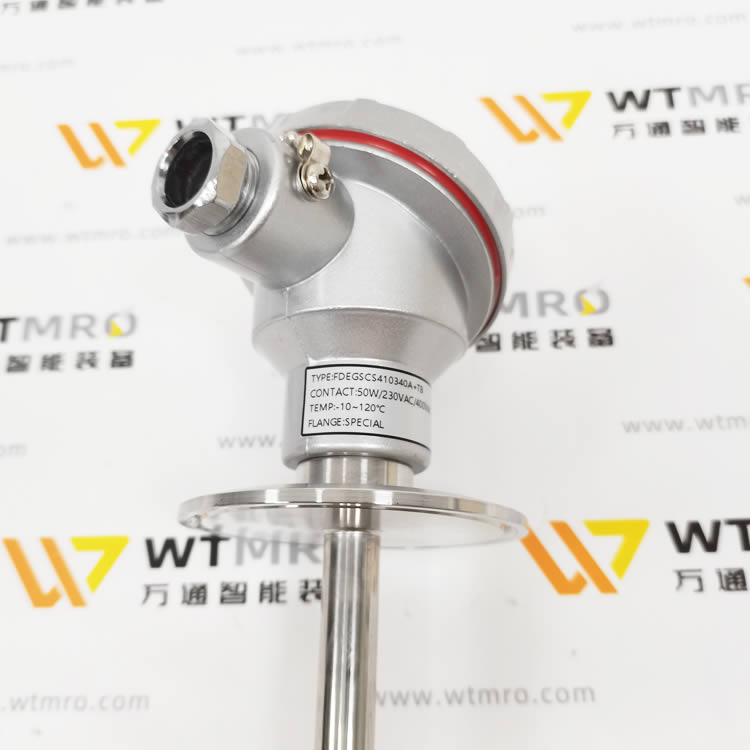

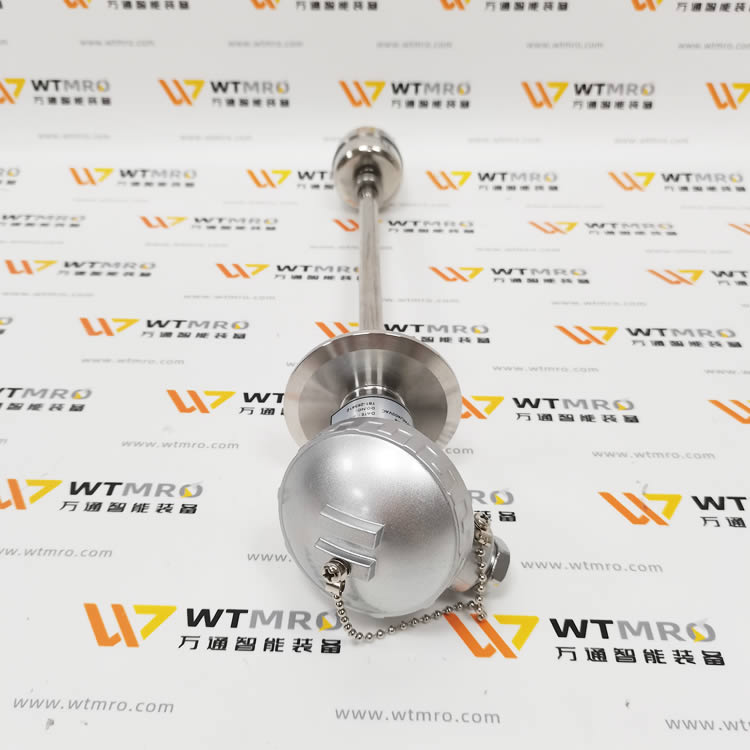

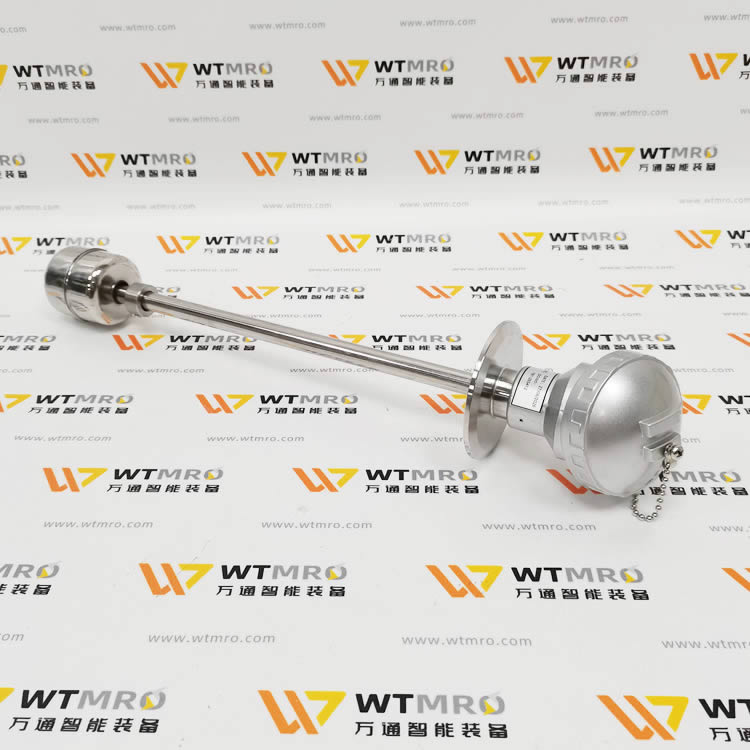

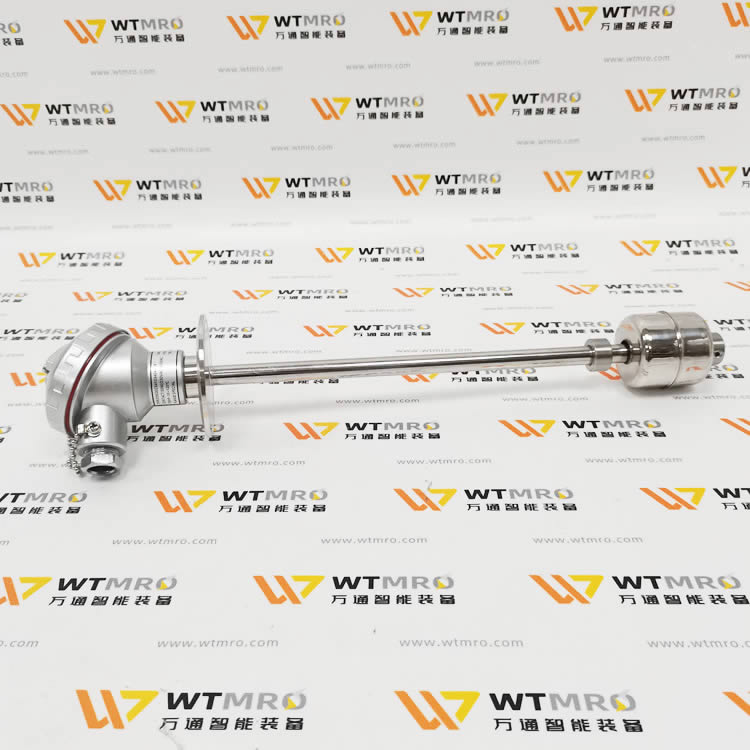

FineTek FDEGSCS410340A+TB 凡宜静电容杆式液位限位开关 完整介绍

一、基础信息

品牌：FineTek 凡宜科技（台湾专业物位仪表品牌）型号全称：FDEGSCS410340A+TB产品类型：杆式静电容单点液位限位开关（射频电容式液位控制器）+TB 含义：配套外置 TB 防水接线端子盒（Terminal Block），分体接线结构，电气头部与探杆分离，适配罐内高温、强震动工况

二、完整型号编码拆解 FDEGSCS410340A

1. FDEGSCS：产品系列代号 —— 标准杆式静电容液位开关，液体专用，单点位高低液位侦测

2. 4：安装螺纹规格，4 分（1/2"PT 管螺纹），罐体标准侧装 / 顶装接口

3. 1：标准绝缘结构，通用介质绝缘护套

4. 0340：有效探杆总长 340mm，液位触发点位于探杆末端，液体淹没探杆即输出开关信号

5. A：配置说明

• 接液探杆材质：316L 不锈钢，耐弱酸弱碱、液压油、纯水、切削液

• 输出类型：SPDT 单刀双掷继电器触点输出

• 供电规格：通用型（100~240VAC / 24VDC 双供电兼容）

三、工作原理

利用射频静电容谐振检测原理：探杆为正极，金属罐体桶壁为负极，二者形成电容极板；液体介电常数远高于空气，当液面淹没 316L 探杆，极板间电容值上升，内部电路检测到电容变化后触发继电器动作，输出开关量信号，实现满液 / 缺液报警、泵启停联锁控制。无机械浮球、无活动部件，不存在卡滞、磨损问题。

四、核心硬件结构

1. 感应探杆：总长 340mm，316L 不锈钢，外层绝缘隔离层，防介质挂料误触发

2. 安装螺纹：1/2"PT 外牙，配套密封垫圈，常压 / 低压罐体直接旋装

3. 分体式 TB 接线盒（选配 + TB）

• 铸铝外壳，IP65 防水防尘，户外、潮湿泵房可用

• 内置 TB 栅栏式接线端子台，螺钉压接，布线检修方便

• 线缆与探杆本体分离，罐内高温不会传导至电气电路板，保护电路寿命

五、标准技术参数

1. 电气参数

• 供电电源：AC100~240V 50/60Hz 或 DC24V±20%

• 输出触点：SPDT 继电器，5A/250VAC、5A/30VDC

• 功耗：≤2W

• 灵敏度：连续可调，适配介电常数≥1.5 的液体（水、机油、切削液、乙二醇等）

• 延时功能：0~6s 可调，缓冲液面波动、搅拌飞溅造成的误报警

• 状态指示：盒体 LED 指示灯，液面覆盖亮灯 / 空杆灭灯，直观判断工况

2. 工况耐受参数

• 介质温度：-20℃ ~ +80℃（常温标准款，高温可定制）

• 工作压力：最大 20bar（2MPa）

• 防护等级：TB 接线盒 IP65

• 环境温度：-20~60℃

• 接液材质：316L 不锈钢探杆，绝缘层 PEEK/UPE 可选

3. 机械尺寸

• 探杆总长：340mm

• 安装螺纹：1/2"PT

• 安装方式：罐体顶部垂直安装、侧壁水平安装均可

六、产品核心优势

1. 无机械结构：无浮球、无弹簧，高粘度液体、含杂质液体不易卡死，免频繁维护

2. 分体 TB 接线盒：电气部分外置，罐内高温、强震动不会损坏电路板，维修无需排空罐体

3. 宽介质适配：液压油、冷却水、化工稀溶液、切削液、污水均可检测

4. 抗挂料干扰：射频导纳补偿电路，介质轻微挂壁不会误动作

5. 调试简单：粗调 + 细调双旋钮标定，空罐一键归零，现场快速校准

6. 两种供电通用：交流 220V、直流 24V 控制柜均可直接接线

七、典型应用场景

1. 液压油箱：低液位缺油保护、高液位溢流报警

2. 水处理水箱 / 加药罐：高低液位联锁、水泵自动启停

3. 注塑机、机床冷却油箱：缺水停机保护

4. 小型化工储罐、清洗槽：液位超限声光报警

5. 柴油 / 润滑油储油桶：防干抽、防溢油控制

八、安装与调试要点

1. 安装位置：探杆 340mm 长度完全伸入罐内，远离搅拌桨、进液冲击口，减少液面扰动

2. 接地要求：金属罐体可靠接地，保证电容检测基准稳定；塑料罐体需额外加装接地电极

3. 校准步骤① 空罐状态，调节灵敏度旋钮完成归零；② 加注液体至淹没探杆，微调灵敏度至指示灯稳定切换；③ 按需设置 0~6s 延时，过滤液面波动误信号

4. 接线：TB 端子盒区分电源、公共端、常开 NO、常闭 NC，适配 PLC、报警器、接触器直接驱动
