HARTING Han 8D-M 完整产品介绍

一、基础型号信息

• 品牌：HARTING（浩亭，德国工业重载连接器龙头）

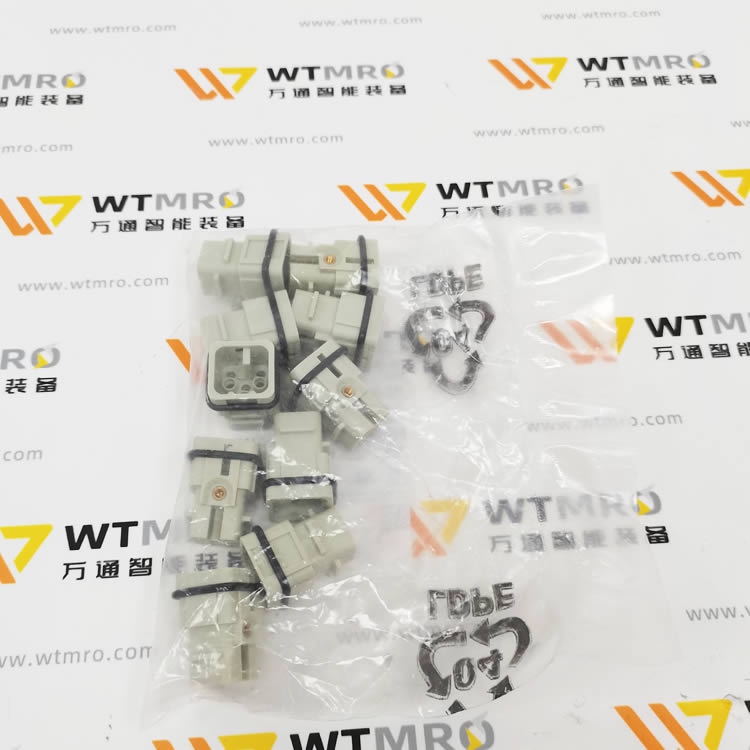

• 型号：Han 8D-M

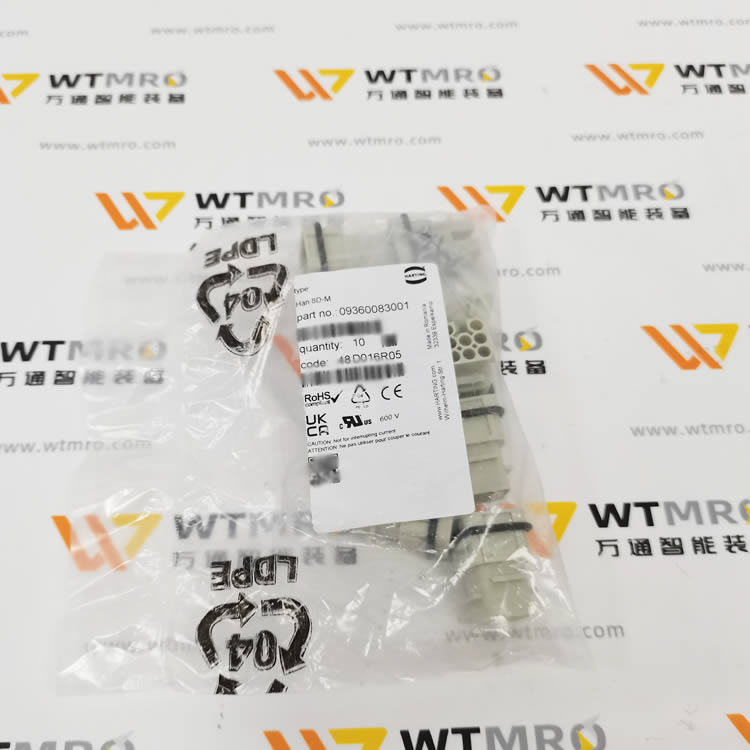

• 标准物料号：09 36 008 3001（压接型公插芯）

• 系列归属：Han D® 紧凑型信号插芯，适配3A 规格外壳 / 底座

• 型号释义

• Han D：高密度信号插芯系列；

• 8D：8 芯信号触点布局；

• M = Male，公插芯（插针端）；

• 配套母芯型号：Han 8D-F（09360083101）

二、核心电气参数

1. 载流耐压

• 单针额定电流：10 A

• 额定电压：50 V AC / 120 V DC（IEC 61984）

• 冲击耐压：0.8 kV，污染等级 3

2. 线缆适配（压接款 09360083001）

• 导线截面：0.14 ~ 2.5 mm²（24–14 AWG）

3. 触点规格

• 触点材质：铜合金，镀银；

• 插拔寿命：≥500 次；

• 无专用接地针，纯 8 路信号通道。

三、结构与材质

1. 插芯本体

• 材质：PA 聚酰胺，RAL7032 卵石灰；

• 阻燃等级 UL94 HB；

• 工作温度：-40 ℃ ~ +125 ℃。

2. 两种接线版本

1. 09 36 008 3001 标准压接款：需单独采购压接插针，用压接工具压线；

2. 09 36 008 2632 Quick Lock 快速锁线款：免工具直插接线，适配 0.3–1.5 mm² 线缆，装配效率更高。

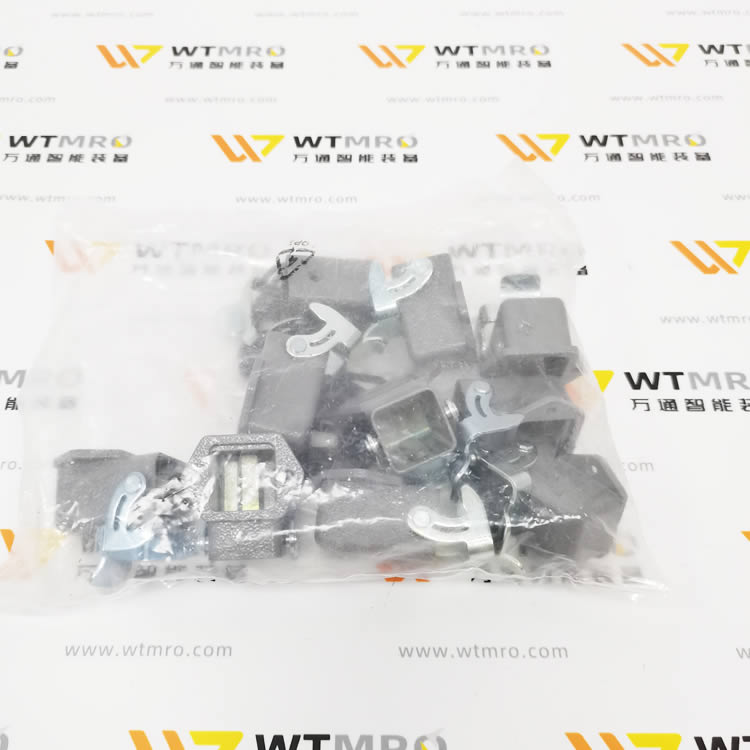

3. 配套壳体仅兼容 3A 规格 Han 外壳（金属 / 塑料上盖、单扣 / 双扣、面板底座均可通用），整套组装后可实现 IP65 防护。

四、产品核心优势

1. 小型高密度信号通道3A 极小尺寸机身集成 8 路独立信号，节省控制柜、设备面板安装空间；

2. 稳定信号传输镀银触点低接触电阻，适配编码器、传感器、电磁阀、PLC 控制信号，抗工业轻微振动；

3. 双接线工艺可选批量产线选 Quick Lock 免工具款；大批量统一线束加工选标准压接款；

4. 完整模块化体系可自由搭配 3A 单扣 / 双扣上壳、面板安装底座、电缆防水接头，快速组成完整重载插头。

五、典型应用场景

1. 机床、注塑机伺服电机编码器、限位开关信号接头；

2. 自动化产线机器人 IO、传感器分线插头；

3. 风电、光伏辅柜控制信号快速插拔连接；

4. 测试设备、包装机械小型控制回路转接。
