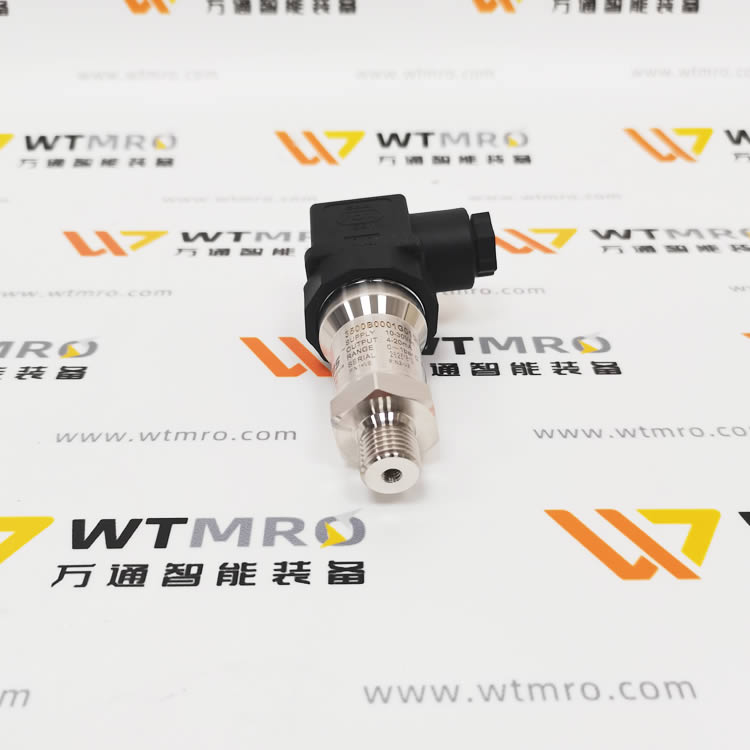

Gems 3500B0001G01G000 完整介绍

一、基础信息

品牌：Gems（美国捷迈，专业流体压力、液位传感器品牌）型号：3500B0001G01G000产品类型：3500 系列紧凑型低压表压压力变送器（OEM 通用型）

二、铭牌原始参数

• 供电：10–30 VDC

• 输出信号：4–20mA 标准电流信号

• 测量量程：0～1 bar 表压（G PS）

• 接线定义：PIN1 = 正极 (+VE)，PIN2 = 负极 (-VE)

• 序列号：26251619

• 防护等级：IP67，外壳全 316 不锈钢接液材质

三、型号分段释义 3500B0001G01G000

1. 3500：产品系列，紧凑型高精度低压压力变送器

2. B：标准壳体，M12 电气接头

3. 0001：量程代码 = 0~1bar 表压

4. G：输出类型 4-20mA 两线制

5. 01：过程接口 G1/4 外螺纹

6. G：表压测量 (Gauge)

7. 000：标准无额外定制

四、核心技术规格

1. 精度：±0.25% FS 满量程高精度

2. 长期稳定性：年漂移＜0.2% FS

3. 耐压 / 破裂压力：20 倍满量程，抗冲击强

4. 工作温度：介质 - 40℃~+125℃

5. 接液材质：316L 不锈钢，适配水、液压油、压缩空气、弱酸稀碱

6. 电气连接：M12 四芯插头（仅用 2 芯供电输出）

7. 防护：IP67，可户外、潮湿设备现场安装

五、产品优势

• 体积小巧，适合设备内置 OEM 配套

• 全不锈钢耐腐，低压微小压力测量稳定

• 4-20mA 标准信号，直接接入 PLC、数显仪表

• 抗振动、抗电磁干扰，符合 CE、UL 认证

六、典型应用

空压机、液压系统、水处理罐体、燃气低压监测、机床冷却系统、暖通风压测量、小型泵压力监测
