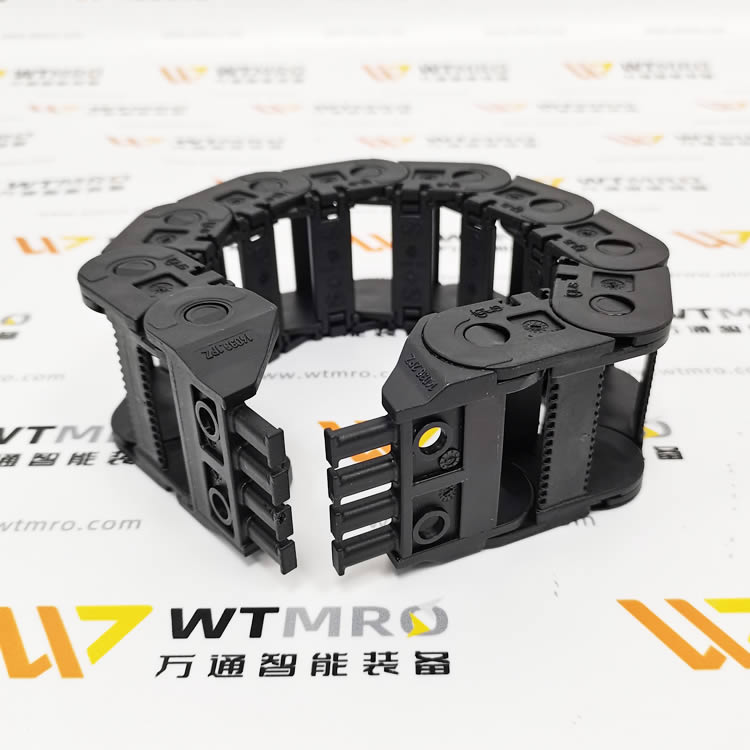

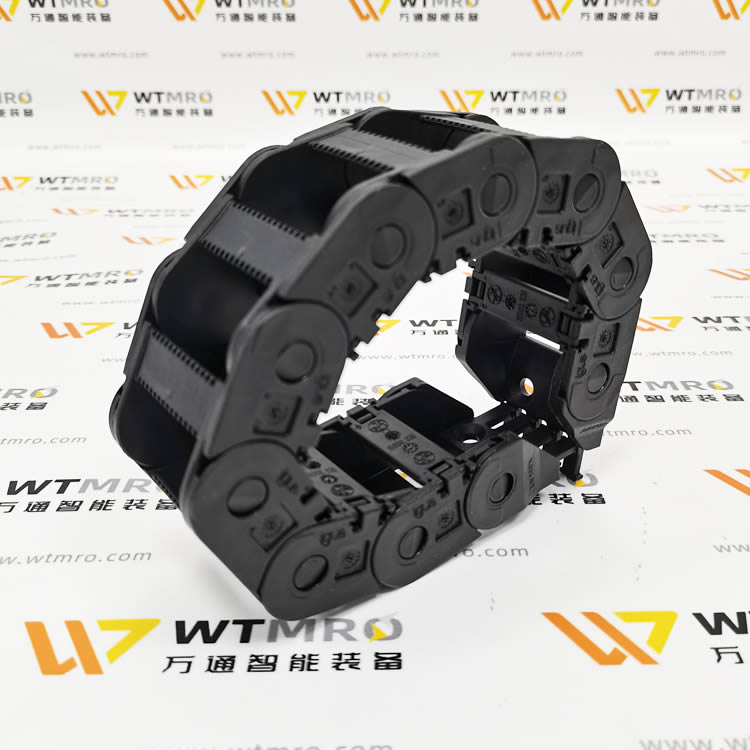

IGUS 1400.038.035.0（9 节）+ 14038.12PZ 小型拖链整套介绍

一、拖链本体：1400.038.035.0

型号分段释义

• 1400：E2/000 标准小型开式拖链系列，横杆沿内半径双向快开，布线检修便捷

• 038：内宽 Bi=38mm

• 035：最小弯曲半径 R=35mm

• 0：标准无特殊改性（普通耐磨工程塑料，可选 ESD 防静电款）

• ×9 节：单条共 9 个链节，节距 33.3mm，总长≈0.3m

核心尺寸参数

1. 内部空间：内高 Hi=21mm，内宽 Bi=38mm；外高 28mm，外宽 51.5mm

2. 单根线缆最大外径：≤18mm，可混装动力线、传感器屏蔽线、气管

3. 弯曲半径 35mm，适合短行程小型滑台、工装往复移动

4. 材质：耐磨改性 PA 工程塑料，耐切削液、液压油雾，UL94 HB 阻燃

5. 结构特点：双侧可掀开横杆，180° 开合，自带双限位块，架空稳定、低噪音、长寿命igus

二、配套端头：14038.12PZ

型号释义

• 14038：适配 1400.038 内宽拖链专用安装接头

• 12：标准锁紧固定座；PZ：成套一对（固定端 + 移动端整套，带束线梳板，可整理线缆、做应力消除）

接头参数

1. 材质同拖链工程塑料，一体式梳线板，线缆分层隔离防摩擦

2. 安装宽度 51.5mm，螺丝孔位通用，可直接锁在滑台 / 机架钣金

3. 自带线缆束紧位，移动时减少线缆根部弯折断裂，适配无线测力传感器屏蔽线、电磁阀控制线

三、整套组合用途（匹配你的液压 / 机床设备）

1. 小型工装滑台、夹紧机构走线：容纳 BAUMER 接近开关信号线、24V 电磁阀控制线、细小气动软管

2. Hydrotechnik WLWP 无线测力传感器移动端布线，避免线缆反复拖拽磨损断线

3. 液压测试台小型往复平台，短行程（≤1.7m）轻型线缆保护

4. 控制柜外置移动检测工装，整洁收纳屏蔽线，降低变频器、伺服电磁干扰

四、安装与使用要点

1. 9 节短拖链优先中心固定安装方式，减少单侧拉伸应力

2. 线缆填充率控制：动力线≤30%、控制线 / 气管≤50%，预留弯曲余量

3. 屏蔽线缆单独分区布置，远离动力电缆，减少无线测力数据跳变

4. 14038.12PZ 两端接头必须全部装配，利用梳板分散线缆拉力，杜绝根部断线

5. 油污工况定期清理链节缝隙铁屑，防止卡滞异响、加速磨损
