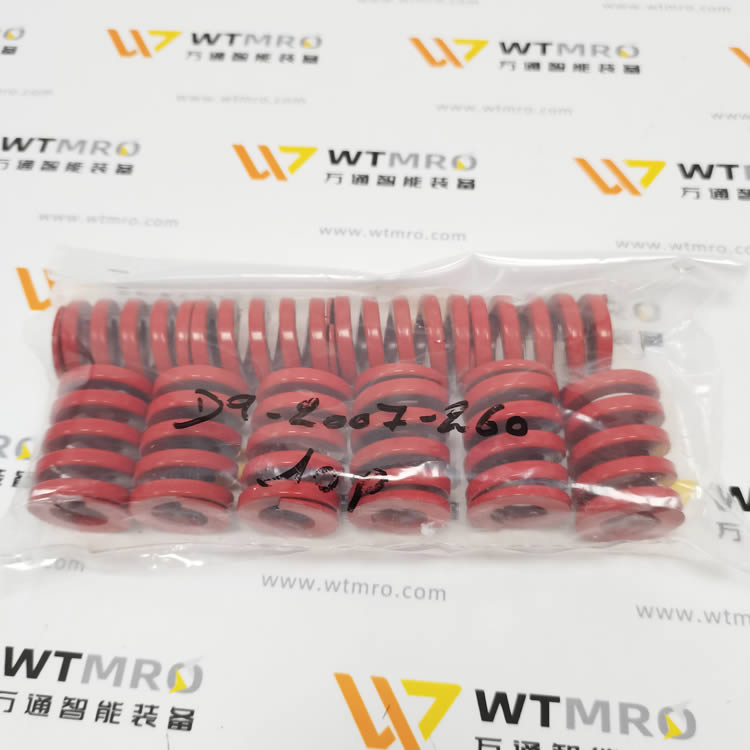

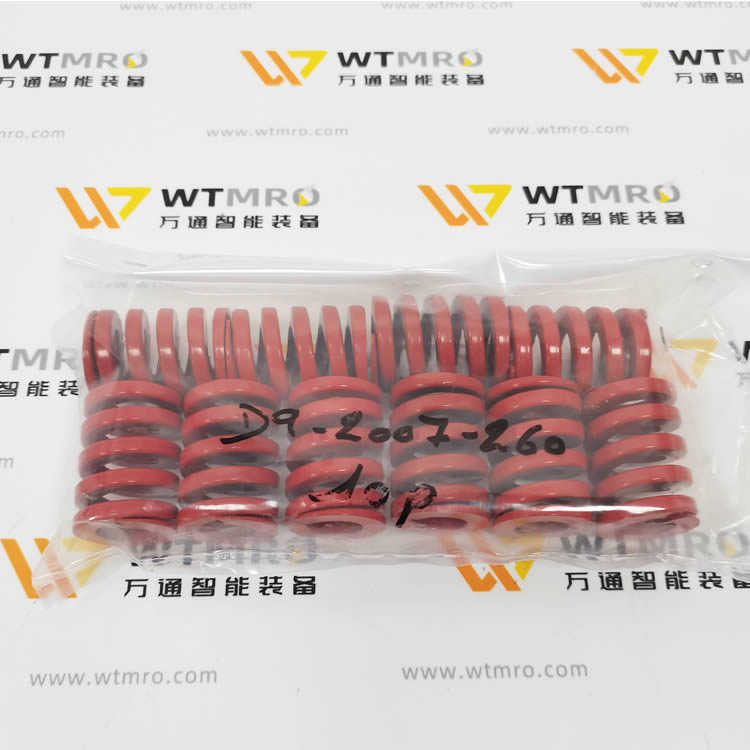

Danly D9-2007-260 德国丹利重载矩形模具压缩弹簧

一、型号完整释义

D9-2007-260

1. D9：Danly SuperSprings 标准矩形模具弹簧系列，符合 ISO10243

2. 20：弹簧外径 20mm，适配 20mm 弹簧安装孔

3. 07：自由长度 70mm

4. 260：HEAVY LOAD 重载级，外壳红色涂装，高刚度、大承载力，最大允许压缩量 26% 自由长度

负载色标区分（Danly 统一标准）

• 110 绿色：轻载，压缩 11%

• 210 蓝色：中载，压缩 21%

• 260 红色：重载，压缩 26%（本型号）

• 360 黄色：极重载，压缩 36%

二、核心尺寸与力学参数

1. 几何规格

• 外径 OD：20mm

• 适配导向杆直径：10mm

• 自由长度 L0：70mm

• 最大安全压缩行程：70×26% = 18.2mm

2. 材质工艺

• 材料：真空脱气铬硅合金钢 DIN17221，硬度 HRC48–52

• 截面：D 形矩形截面，抗疲劳寿命比普通矩形弹簧提升 30%

• 表面：磷化防锈涂层，耐切削液、液压油腐蚀

3. 力学性能

• 高刚度，适用于重型顶料、夹紧、缓冲

• 循环寿命：百万次高频冲压无永久形变，不易断裂塌陷

• 工作温度：-40℃ ~ +120℃，适配机床、液压工装高温工况

三、产品核心优势

1. 红色重载 260 系列，同等体积下承载远大于蓝 / 绿色弹簧，适合狭小安装空间提供大弹力；

2. D 形截面应力分布均匀，长期高频往复动作疲劳寿命优异，减少模具停机更换；

3. 尺寸标准化，同外径 20mm 规格不同负载弹簧可直接互换，改造模具无需改孔；

4. 耐油雾、潮湿，适配液压测试台、数控机床冲压工装、润滑设备夹紧机构；

5. 德国原厂 ISO/ISO9001 认证，出口欧美设备模具标准配件。

四、典型应用场景（匹配你整套设备）

1. 液压综合测试台工装压紧机构、重型夹具复位顶推；

2. 数控机床冲压模具、折弯模卸料 / 顶料弹簧；

3. Woerner 润滑分配器、Rickmeier 油泵弹性缓冲、预紧结构；

4. 气密性检测设备密封工装夹紧回弹元件；

5. 自动化重型滑台缓冲、限位弹性预紧部件。
