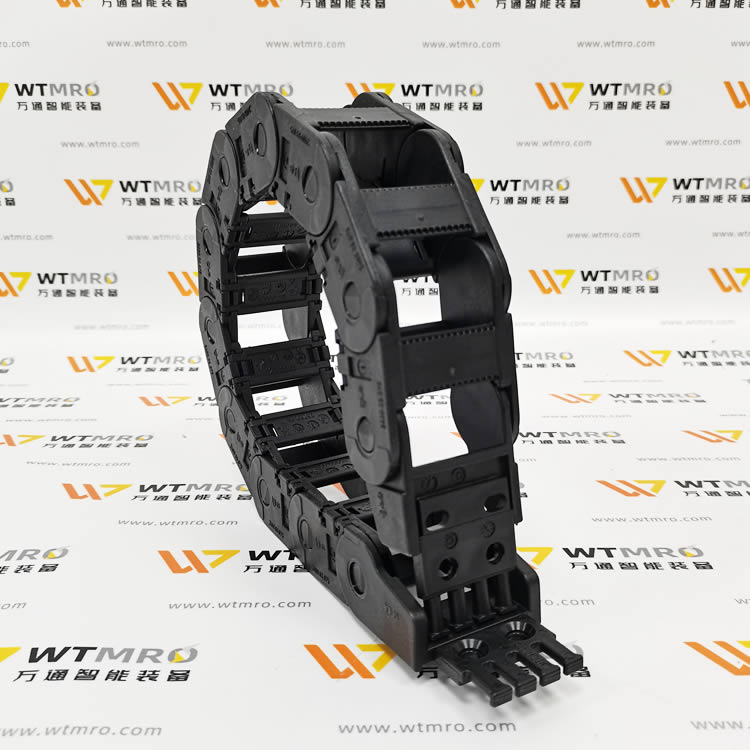

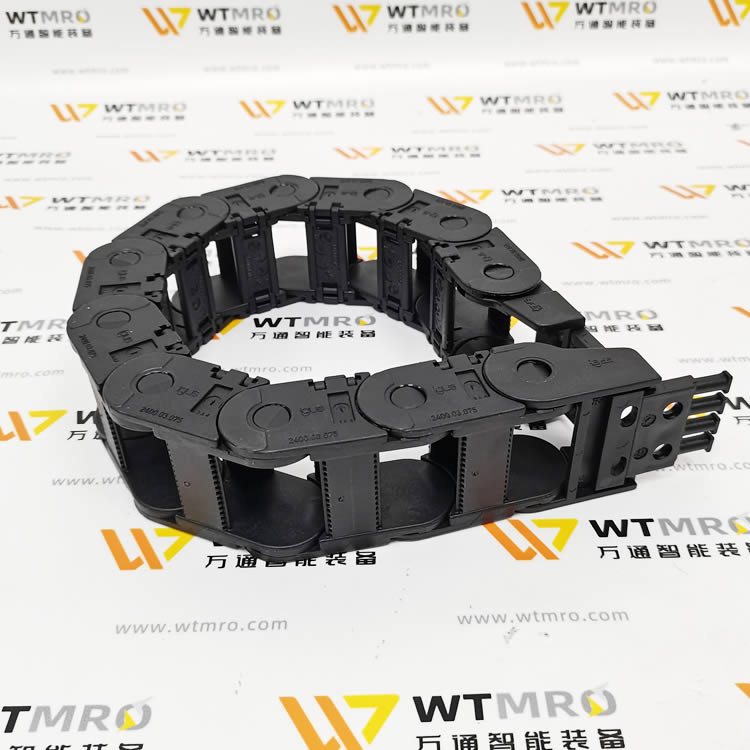

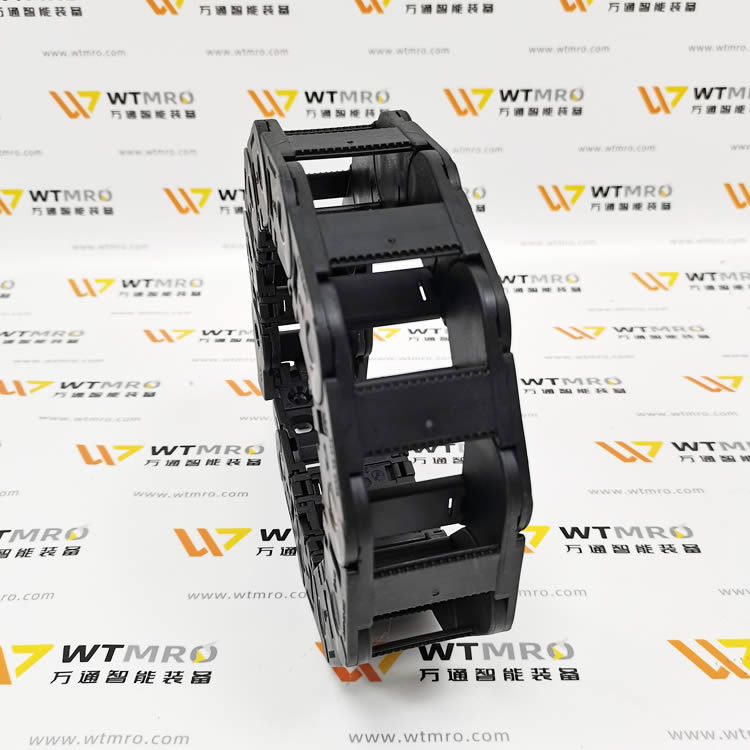

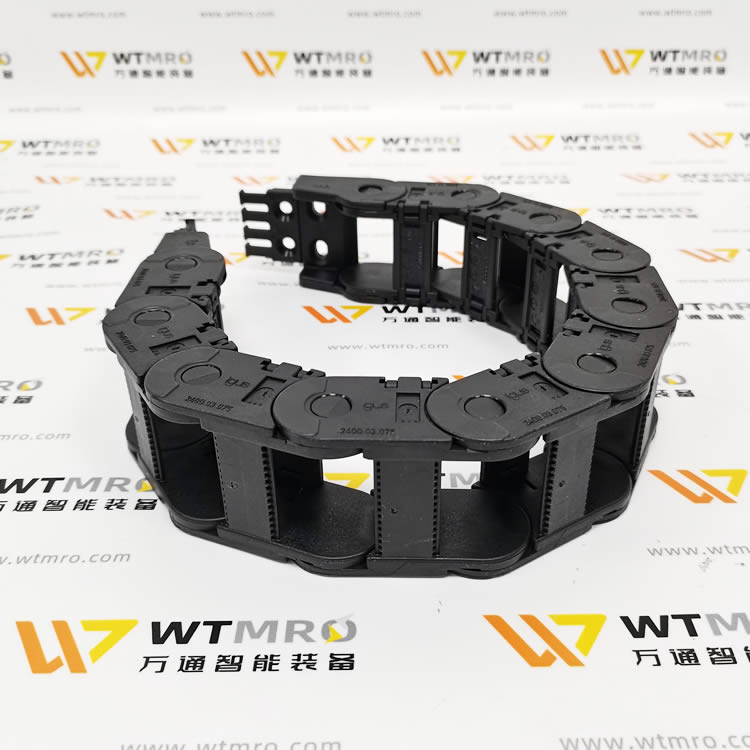

IGUS 2400.03.075.0（10 节）+ 2030.12PZB 中型 E2/000 系列拖链整套

一、拖链本体：2400.03.075.0 ×10 节

型号分段释义

• 2400：E2/000 中型通用开式拖链系列，横杆沿内半径双侧快开，布线检修便捷、性价比高

• 03：内宽 Bi=38mm

• 075：最小弯曲半径 R=75mm

• 0：标准 Igumid G 耐磨 PA6 工程塑料（非防静电）

• ×10 节：单条 10 个链节，标准节距 33.3mm，总长度≈0.33m

核心尺寸参数

1. 内部空间：内高 Hi=25mm，内宽 Bi=38mm；外高 35mm，外宽 54mm

2. 单根线缆最大外径≤23mm，可混装伺服动力线、屏蔽传感器线、气动软管

3. 弯曲半径 75mm，适配中大型滑台、长行程往复机构，线缆弯折疲劳寿命更长

4. 材质：黑色改性耐磨尼龙，耐切削液、液压油雾，UL94 HB 阻燃，低噪音运行

5. 结构：双侧可掀开盖板，自带侧向限位，架空稳定性强，机床 24h 连续运行不易松脱

二、配套安装端头：2030.12PZB

型号释义

• 2030：适配 2400/2500 系列内宽 38mm 拖链专用安装底座

• 12：标准固定孔位规格

• PZ：成套一对（移动端 + 固定端整套）

• B：内置梳线应力消除板，自带扎带槽，分层隔离线缆、分散根部拉力

接头关键特性

1. 材质同拖链耐磨工程塑料，一体式梳线分隔槽，动力线 / 屏蔽信号线分区布置，减少干扰

2. 90° 标准安装法兰，螺丝孔位通用，可直接锁在滑台钣金、机架

3. 自带线缆束紧位，大幅降低线缆往复弯折断裂风险，适配 WLWP 无线测力屏蔽线、伺服控制线

4. 兼容水平架空、侧向悬挂、垂直上下运动多种安装方式

三、整套适配工况（匹配你的液压 / 机床设备）

1. 中型液压测试台往复滑台：收纳伺服动力电缆、Hydrotechnik 无线测力传感器屏蔽线、气动软管

2. 数控机床工装进给轴、夹紧机构走线，保护 BAUMER 接近开关、AVENTICS 电磁阀线缆

3. Woerner 润滑泵站移动分配机构，多路油管 + 控制线同步收纳

4. 气密性检测设备移动压紧工装，替代普通波纹管，耐磨寿命提升数倍

5. 控制柜外置移动检测平台，分层布线减少变频器、伺服电磁干扰，稳定测力采集数值

四、安装使用规范

1. 10 节短拖链优先中心固定安装，减小单侧拉伸应力，降低链节磨损

2. 线缆填充率规范：动力线缆≤30%，控制线 + 气管≤50%，预留弯曲松弛余量

3. 屏蔽传感器线缆单独放置梳板一侧，远离伺服粗动力电缆，避免无线测力数据跳变

4. 必须整套装配 2030.12PZB 两端接头，利用梳线板做应力消除，杜绝线缆根部疲劳断线

5. 油污车间定期清理链节铁屑杂质，防止卡滞异响、加速链节磨损
