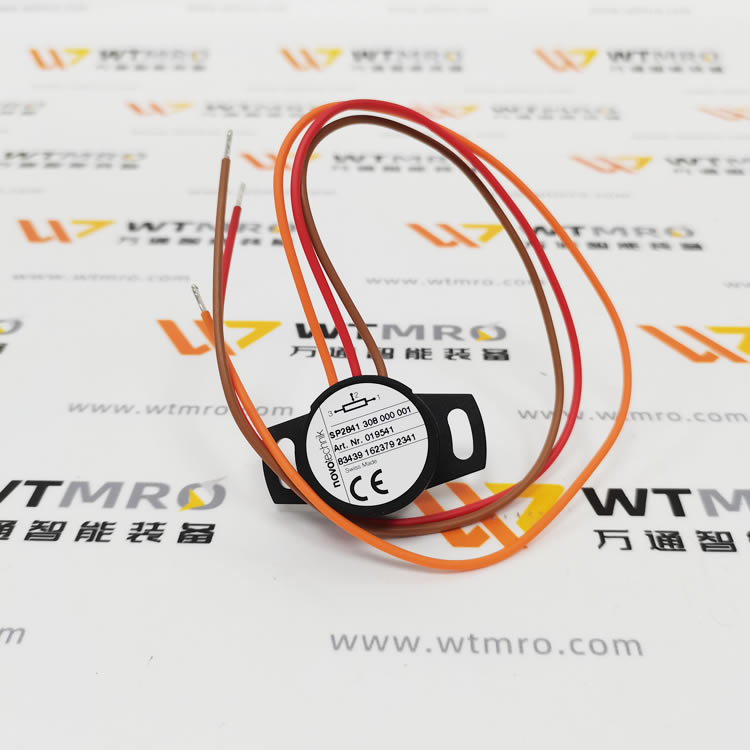

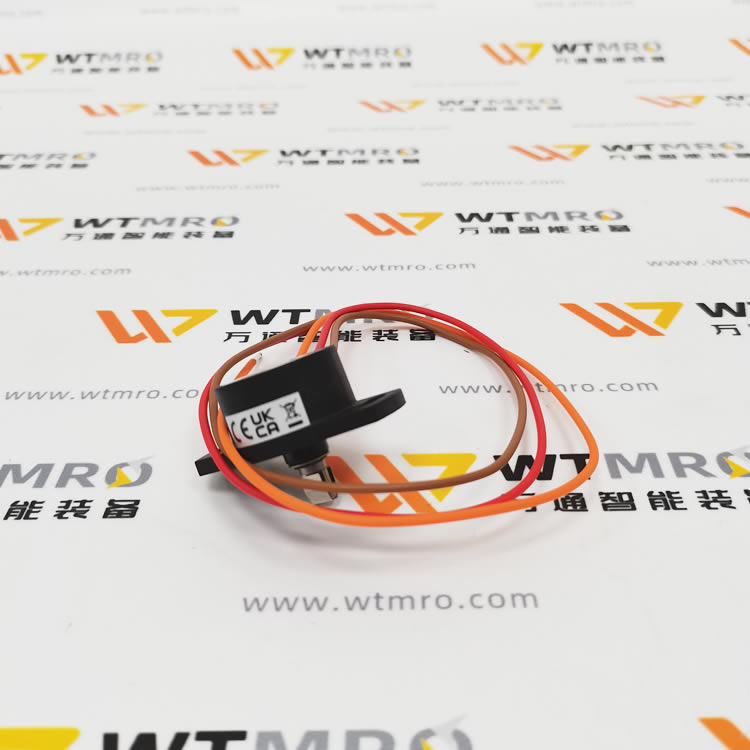

NOVOTECHNIK SP2841‑308‑000‑001（德国诺沃泰克 导电塑料角度传感器）

一句话定位：德国 Novotechnik（诺沃泰克）SP2800 系列、308° 量程、5kΩ、0.3% 线性度、IP65 导电塑料电位器式角度传感器，用于工业角度 / 位置闭环控制。

一、型号拆解（SP2841‑308‑000‑001）

• SP2841：系列号，单圈角度传感器、推入式弹簧轴、IP65

• 308：电气角度 308°（机械 360°）

• 000：5kΩ 标准阻值、单路输出、无冗余

• 001：线缆引出、标准精度、无特殊定制

二、核心技术参数

1. 电气特性

• 原理：导电塑料电位器（模拟量电阻输出）

• 阻值：5 kΩ ±20%

• 线性度：±0.3%（高精度）

• 电气角度：308°（有效测量范围）

• 机械角度：360°（无极限）

• 工作电压：≤42 VDC

• 功耗：≤1 W（建议 10% 额定功率）

• 输出信号：0～5 kΩ 电阻变化（接 PLC / 放大器）

2. 机械与环境

• 轴类型：推入式弹簧轴（Push‑on），内径Ø10 mm

• 安装：法兰安装（2×Ø4.5 孔），中心距 28 mm

• 防护等级：IP65（防尘、防喷水）

• 温度范围：−40℃ ～ +85℃

• 寿命：≥500 万次（导电塑料 + 贵金属滑刷）

• 材质：外壳耐高温塑料，轴不锈钢，滑刷贵金属多触点

三、结构特点

1. 推入式快装：弹簧轴直接套入Ø10 mm驱动轴，无需联轴器

2. IP65 密封：线缆与外壳一体密封，适应油污、粉尘、潮湿环境

3. 长寿命设计：导电塑料电阻体 + 贵金属多触点滑刷，500 万次无漂移

4. 高精度线性：**±0.3%** 线性度，满足闭环控制要求

5. 无机械限位：机械 **360°自由旋转，电气308°** 有效量程

四、典型应用

• 包装机械：薄膜张力控制（张力摆杆角度反馈）

• 工程机械：Gessmann 操纵杆角度反馈（匹配 S22L 系列）

• 液压系统：比例阀位置闭环、执行器角度监测

• 自动化设备：旋转工作台、翻转机构、风门 / 阀门定位

• 医疗设备：精密旋转平台、关节角度测量

五、与 Gessmann S22L‑22P‑A05P 的匹配

• 信号兼容：同为5 kΩ电位器，可直接接入同一放大器 / PLC

• 安装适配：传感器Ø10 mm轴可与操纵杆轴通过弹性套连接

• 控制逻辑：操纵杆输出指令，传感器反馈实际角度，形成闭环调速

六、选型要点

• 量程：308°（常用），另有 **100°/120°/200°** 可选

• 阻值：5 kΩ（标准），3 kΩ/10 kΩ可选

• 输出：单路（000）或双路冗余（002）

• 防护：IP65（标准），IP54可选
