EBRO Z011‑A DN100 + EB5.1SYD 整套介绍

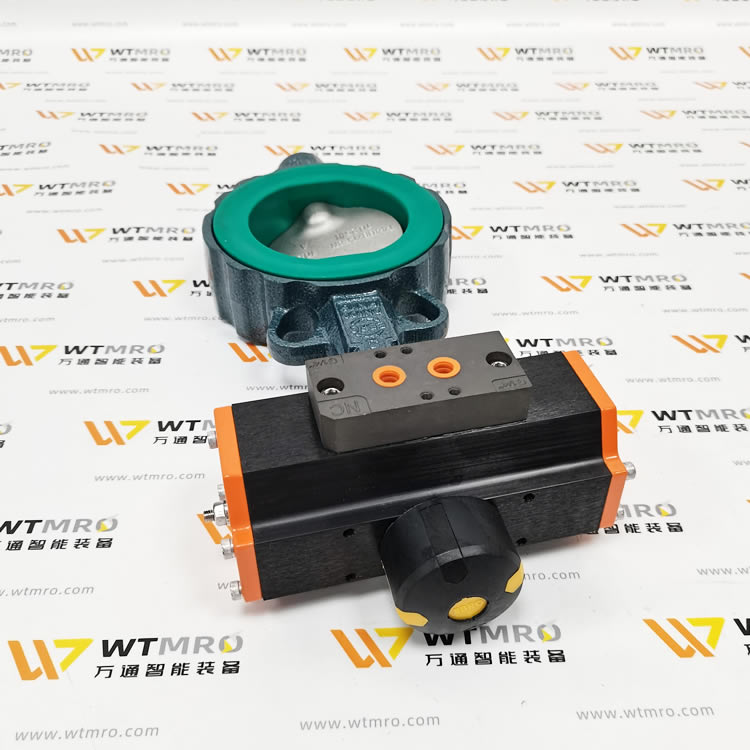

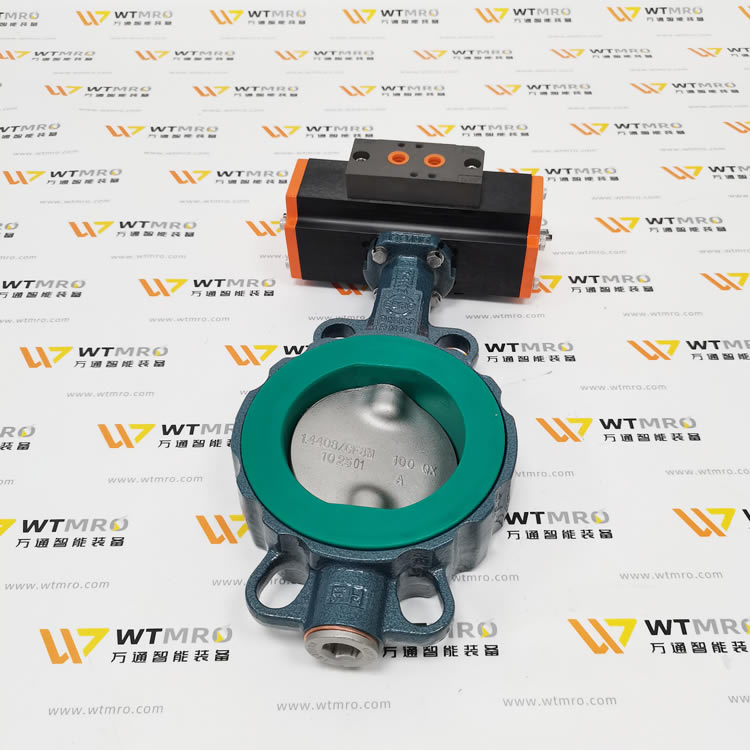

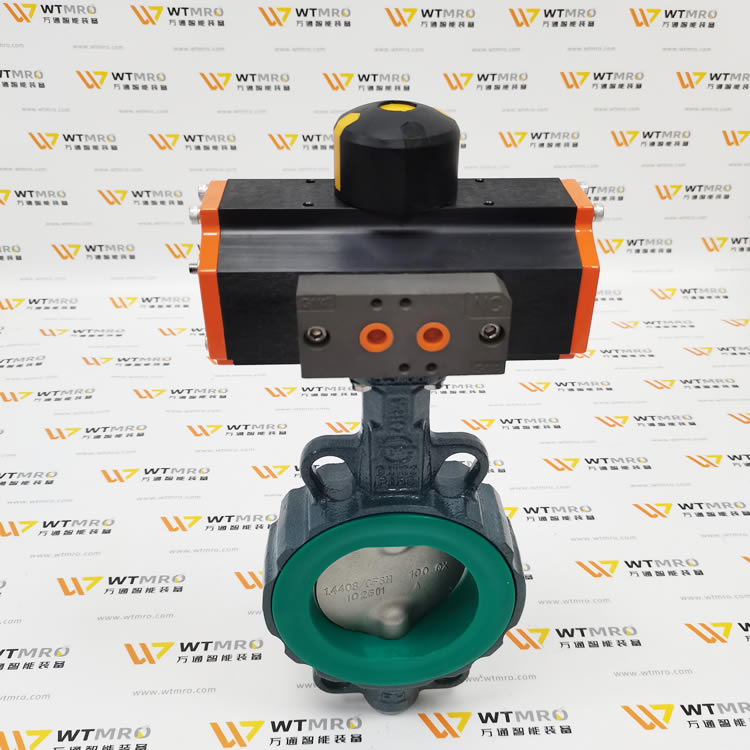

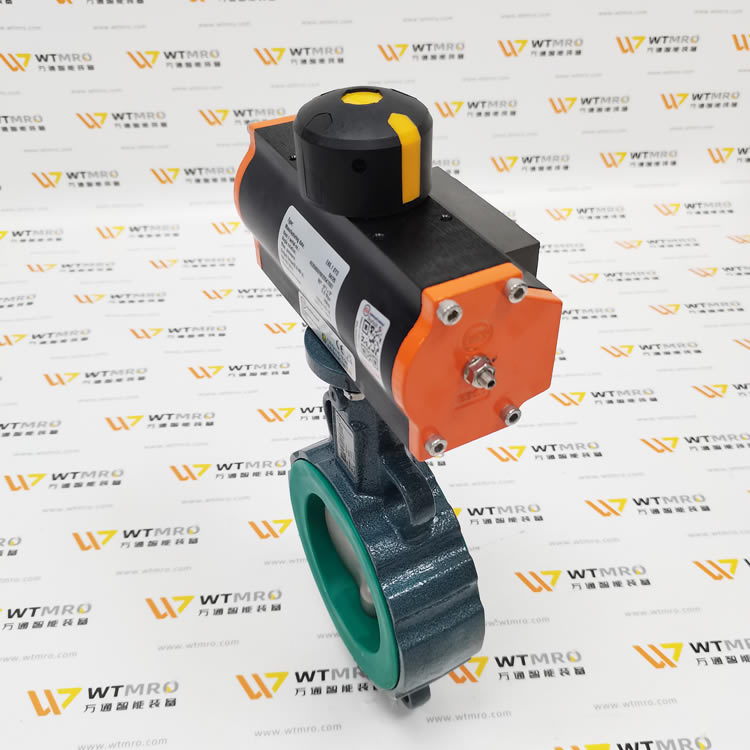

这是一套德国 EBRO（依博罗）对夹式软密封蝶阀 + 双作用气动执行器的组合，用于工业管道自动开关 / 调节，DN100、PN16、中线软密封、零泄漏、90° 气动开关。

一、Z011‑A DN100 蝶阀（阀体部分）

1. 型号含义

• Z011‑A：EBRO 经典对夹式（wafer）中线软密封蝶阀系列

• DN100：公称通径 4 寸（100mm）

2. 核心参数

• 公称压力：PN16（16bar），适配 DIN PN10/16、ANSI 150 法兰

• 阀体材质：GG25 灰铸铁（可选球墨铸铁 GGG40）

• 阀板（碟板）：不锈钢 AISI 316（CF8M），耐腐蚀

• 阀座 / 衬里：EPDM 橡胶（标准），双向气泡级零泄漏（Class VI）

• 轴封：V 型密封圈，防外漏；防吹出阀杆设计

• 温度范围：−20℃～+120℃（EPDM）；最高可达 200℃（取决于衬里）

• 连接方式：对夹式，两端夹在管道法兰之间，无需配对法兰

• 结构长度：EN 558 Series 20（标准短结构）

• 顶部接口：ISO 5211 F07，直接配 EB5.1SYD 执行器

3. 特点

• 双向零泄漏：软密封，正反流向均可密不透水

  低扭矩：中线设计 + 特殊阀座，开关省力、执行器选型小

• 免维护： triple 轴轴承、阀座可更换，寿命长

• 多法兰兼容：DIN/ANSI/JIS 等，适配多种标准管道

二、EB5.1SYD 气动执行器（驱动部分）

1. 型号含义

• EB5.1：EBRO EB 系列，5 号规格

• SYD：双作用（Double Acting），气开气关，无弹簧复位

2. 核心参数

• 动作方式：双作用，90° 角行程（适配蝶阀 / 球阀）

• 扭矩（6bar）：约500Nm，足够驱动 DN100 Z011‑A

• 工作压力：2.5～8bar（标准 6bar）

• 缸体材质：铝合金，阳极氧化，轻巧耐腐蚀

• 温度范围：标准 **−20℃～+80℃**；可选高温 + 120℃/ 低温−40℃

• 接口：ISO 5211 F07，与 Z011‑A 直接匹配，免支架

• 防护：IP65，防尘防水；360° 位置指示

3. 特点

• 拨叉式结构：输出扭矩大、体积小、寿命长

• 免维护：内部润滑长效，无需加油

• 双向限位：可调机械限位，精确控制 0°/90°

• 可配附件：电磁阀、限位开关、定位器、气源处理三联件

三、整套组合优势

1. 原装配套：阀体 + 执行器均为 EBRO，匹配度 100%，无兼容性问题

2. 自动控制：双作用气动，远程开关 / PLC 控制，响应快（约 1–3 秒）

3. 安全可靠：零泄漏、防吹出阀杆、IP65，适合水、污水、化工、暖通等

4. 经济高效：对夹式省法兰 + 短结构省空间 + 免维护省成本

四、典型应用

• 水处理 / 污水厂：进水 / 出水 / 反冲洗管道开关

• 暖通空调：冷热水、冷却水系统

• 化工 / 制药：中性 / 弱腐蚀性介质（EPDM 兼容）

• 电厂 / 能源：辅助系统管道

• 船舶 / 海洋：海水、淡水系统（可选铝青铜阀板）
