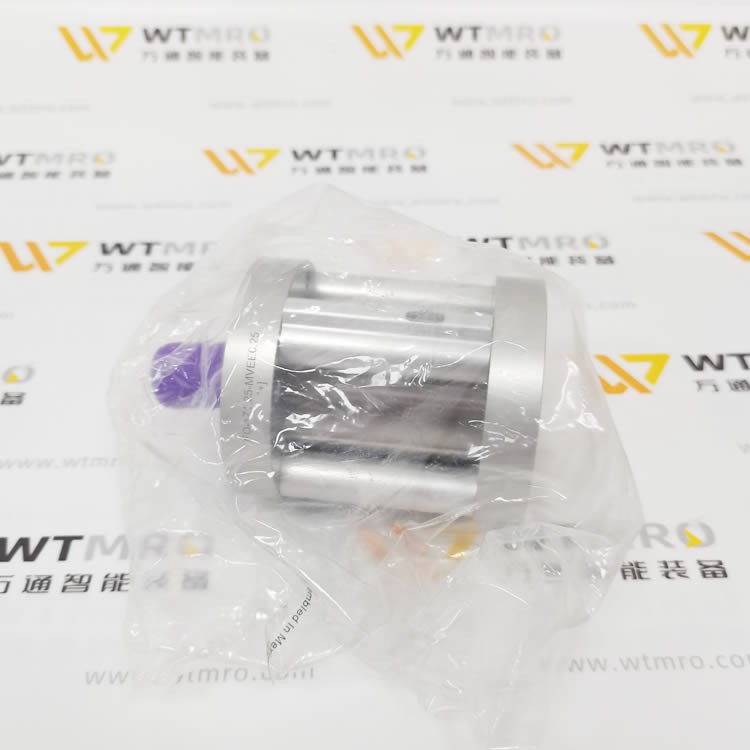

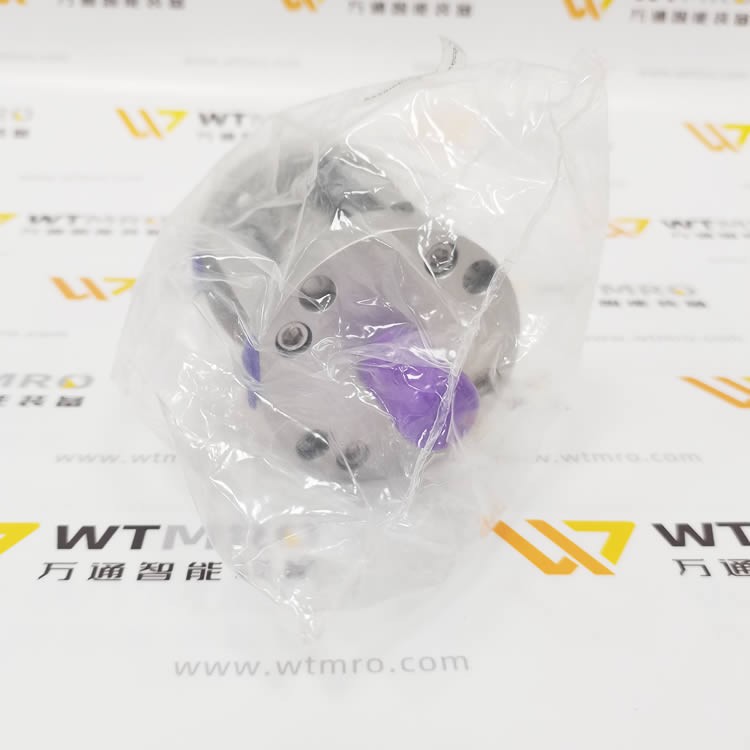

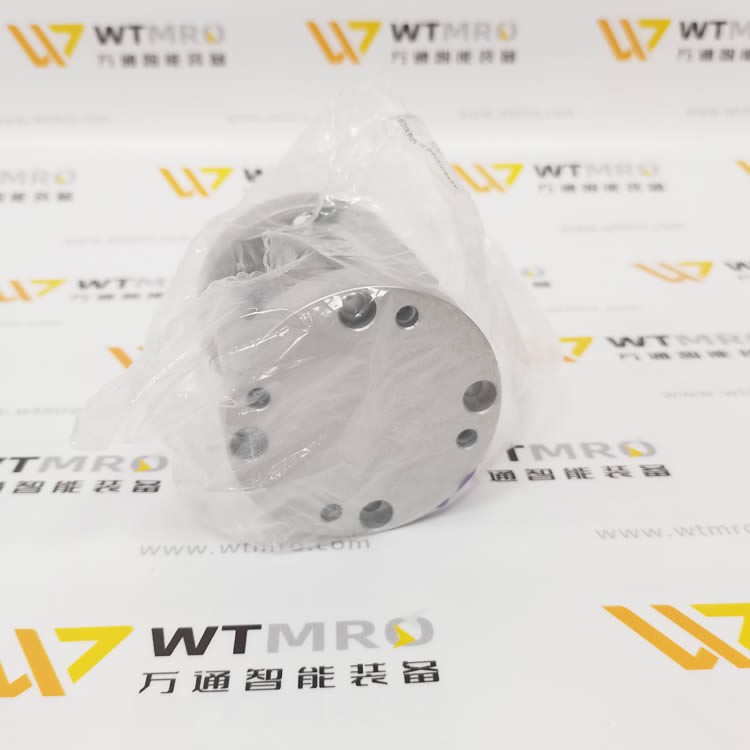

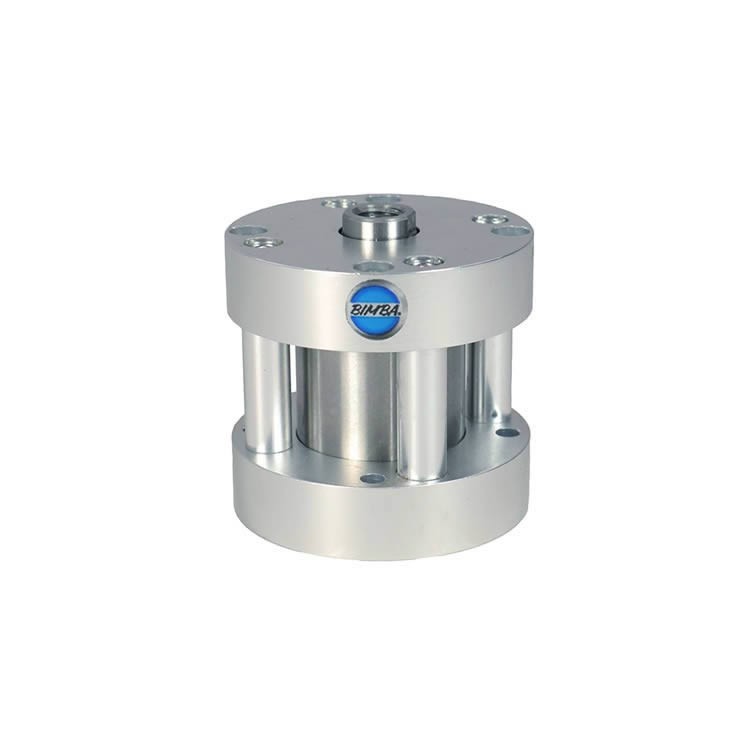

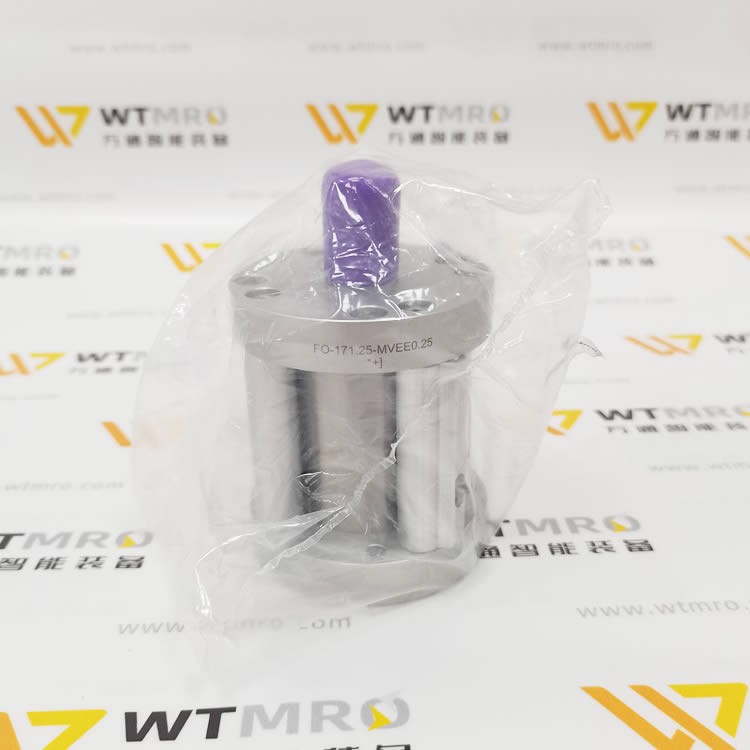

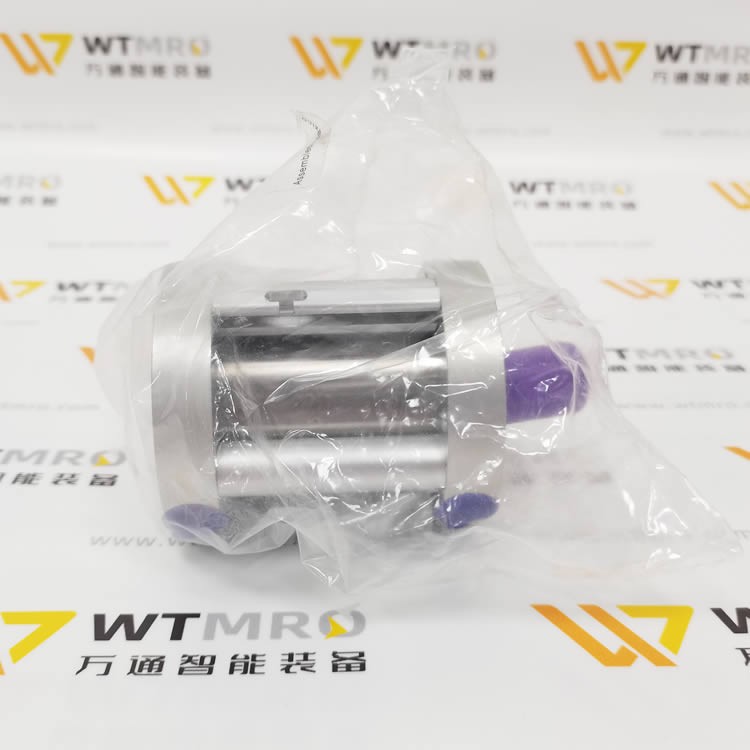

Bimba FO‑171.25‑MVEE0.25 Flat‑1 扁平气缸
品牌：Bimba（缤霸，美国）；系列：Flat‑1 FO 系列超薄扁平双作用气缸美国BIM；型号：FO‑171.25‑MVEE0.25，缸径 1‑1/2"（38.1mm），行程 0.25 英寸（6.35mm），带磁石、内置弹性缓冲、NPT1/4 气口，短行程薄型气缸，不是无杆气缸，是扁平单杆气缸。
型号拆解
FO：Flat‑1，双作用扁平单杆气缸，无拉杆一体式结构
171：缸径代码 1‑1/2"（38.1 mm）
.25：行程 0.25 inch（6.35 mm） 超短行程
M：内置永磁，可安装磁性位置开关
V：两端内置弹性缓冲垫
EE：两端均为外螺纹进气口
0.25：气口规格 1/4"‑18 NPT
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 缸径 | 1‑1/2"（38.1 mm） |
| 行程 | 0.25"（6.35 mm）超短行程 |
| 动作形式 | 双作用双向通气 |
| 最大工作压力 | 200 PSI（13.8 bar） |
| 气口 | 1/4"‑18 NPT 两端外螺纹 |
| 缸筒材质 | 304 不锈钢镜面缸筒 |
| 端盖 | 阳极氧化铝合金 |
| 活塞杆 | 4305 不锈钢，镀硬铬 |
| 密封 | NBR 丁腈橡胶标准密封 |
| 缓冲 | 两端内置弹性缓冲 V 选项 |
| 磁性 | 内置磁石，适配磁簧 / 霍尔开关 |
| 工作温度 | -25℃～+65℃ |
| 安装 | 端面法兰、底面螺纹多方式安装 |
产品特点
Flat‑1 超薄扁平结构，整体厚度远小于标准圆缸，适合高度受限狭小空间安装，一体式无拉杆结构，外形紧凑美观美国BIM...。
304 不锈钢镜面缸筒，抗腐蚀，密封寿命长，出厂预润滑，免加油运行。
内置永磁，可直接加装磁性开关做位置信号检测。
两端自带弹性缓冲垫，短行程撞击降噪，减少冲击。
两端 NPT 外螺纹气口，管路布置灵活，北美设备常用。
典型应用场景
短行程压紧、定位、夹具工装，3C 设备压合工位
包装机械微型顶出、挡料、分选机构
测试设备、检测工装，微小位移推顶
出口北美自动化设备，空间紧凑的气动执行工位
安装维护要点
属于超短行程气缸，不要超行程外力敲击活塞杆，会损坏内部缓冲与活塞。
气源配过滤，可无油；长期连续循环，少量油雾润滑可延长寿命。
故障现象：漏气、出力不足，优先检查密封件；活塞杆不得承受较大径向侧向力。
M 磁性选项，选用对应 Bimba 磁性开关，开关安装在缸体外侧槽位。
