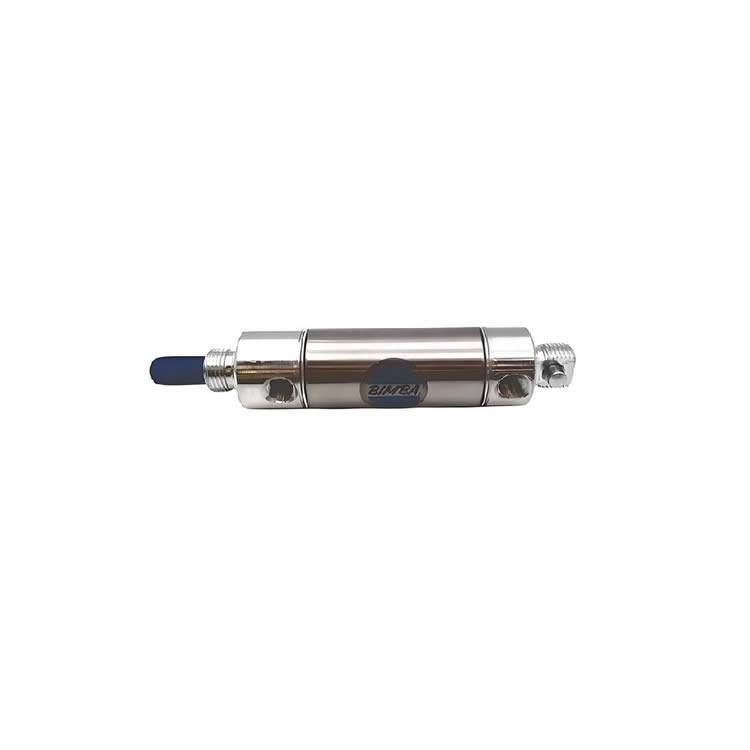

Bimba 091.5‑DP Original‑Line 不锈钢圆筒气缸
品牌：Bimba（缤霸，美国）；系列：Original‑Line 09 系列一体式不锈钢圆筒气缸；型号：091.5‑DP，双作用，缸径 1‑1/16"（27 mm），行程 1‑1/2"（38.1 mm），P 代表内置永久磁铁，D 为双作用结构。
型号拆解
09：Original‑Line 不锈钢圆筒系列
1：缸径 1‑1/16"（27 mm）
.5：行程 1‑1/2 inch（38.1 mm）
D：Double‑Acting 双作用
P：Piston magnet，活塞内置永磁磁环，可配磁性开关
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 缸径 | 1‑1/16"（27 mm） |
| 行程 | 1‑1/2"（38.1 mm） |
| 动作形式 | 双作用 |
| 最大工作压力 | 200 PSI（13.8 bar） |
| 气口 | 1/8"‑18 NPT |
| 活塞杆螺纹 | 5/16‑24 UNF 外螺纹 |
| 缸筒材质 | 304 不锈钢镜面缸筒 |
| 活塞杆 | 303 不锈钢，镀硬铬 |
| 密封 | NBR 丁腈橡胶，出厂预润滑，免加油运行 |
| 磁性 | 内置磁环，适配 Bimba 磁性开关 |
| 工作温度 | -25℃～+65℃ |
| 结构特点 | 一体式无拉杆，不可拆解维修结构 |
产品特点
一体式不锈钢圆筒，无拉杆设计，结构紧凑，抗潮湿、冲洗环境，食品、清洗工况适配性好bimba.s3.u...。
P 选项活塞带永磁，缸体外槽可直接安装磁性开关，实现位置信号输出。
出厂永久预润滑，正常工况无需给油；气源洁净即可长期工作。
整体不可维修结构，密封损坏直接整支更换，北美设备大量使用。
安装方式多样：端面安装、脚座、耳轴、杆端接头均可拓展。
典型应用场景
包装机械推料、挡料、压紧工装
食品设备水洗工位，潮湿腐蚀性环境执行机构
测试工装、小型自动化设备短中行程推顶
出口北美成套设备气动工位
安装维护要点
活塞杆禁止承受较大径向侧向力，侧向负载会加速杆密封磨损漏气。
气源建议配过滤，允许无油运行；高速频繁循环工况，少量油雾可延长寿命。
故障现象：杆部漏气、出力不足，该系列为一次性整体结构，不能单独更换密封，直接更换气缸本体。
使用磁性开关，开关必须对准活塞磁环行程区间。
