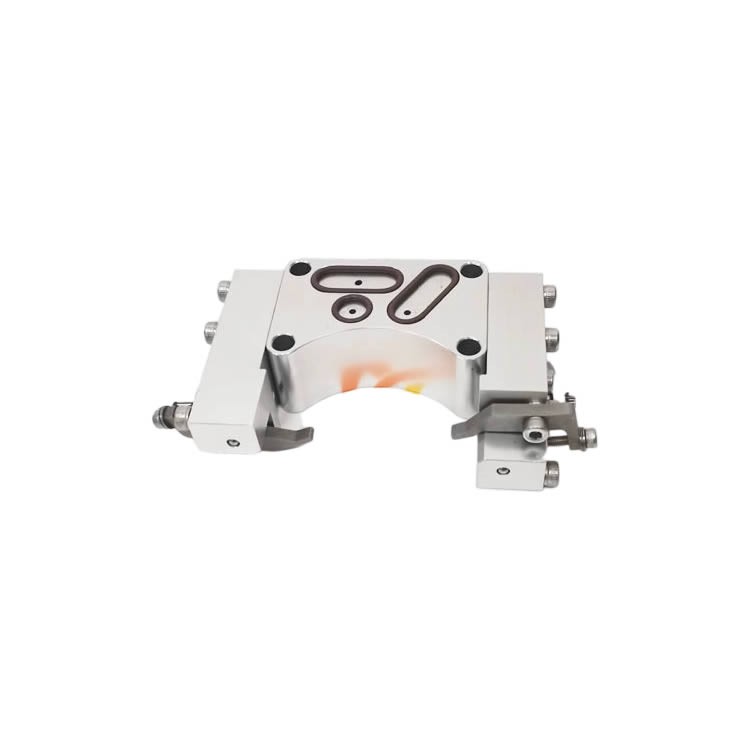

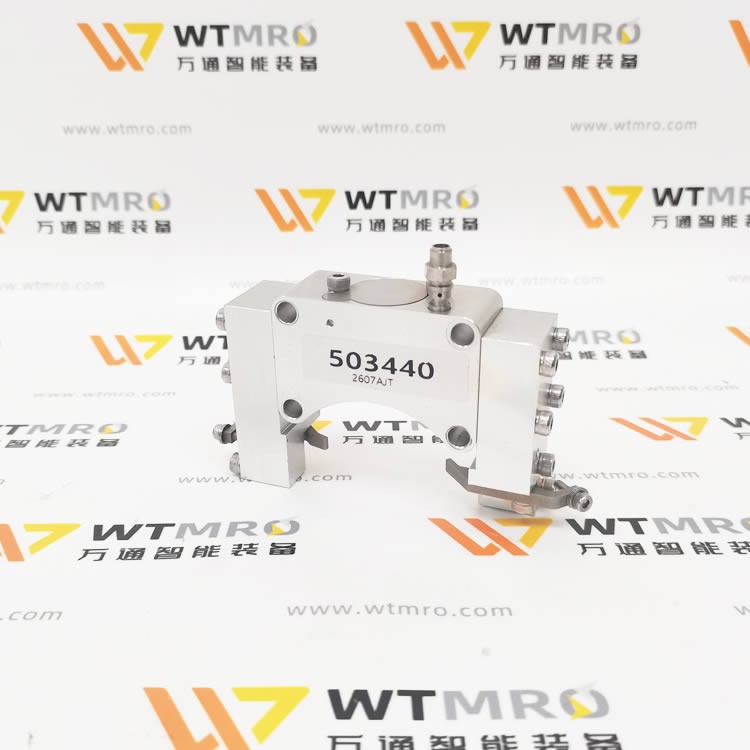

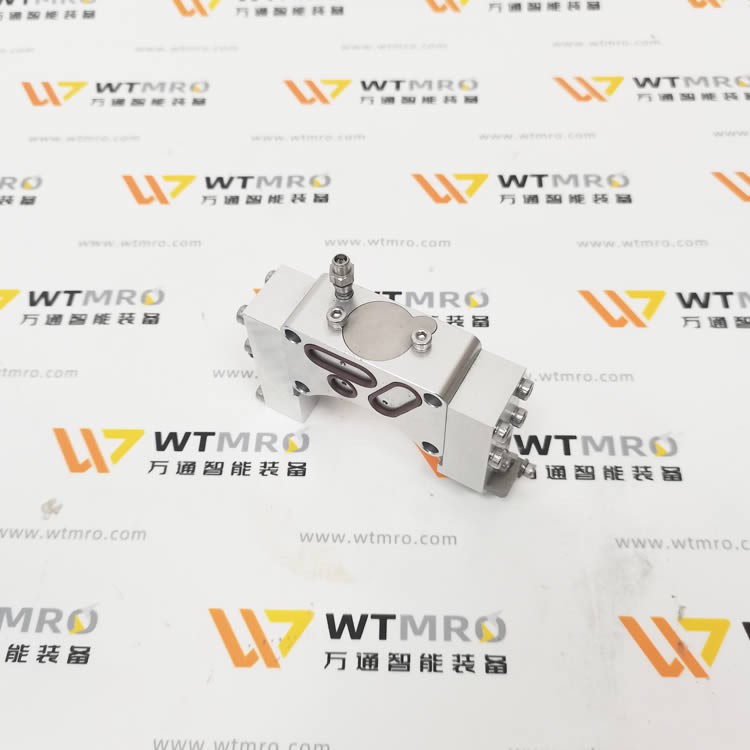

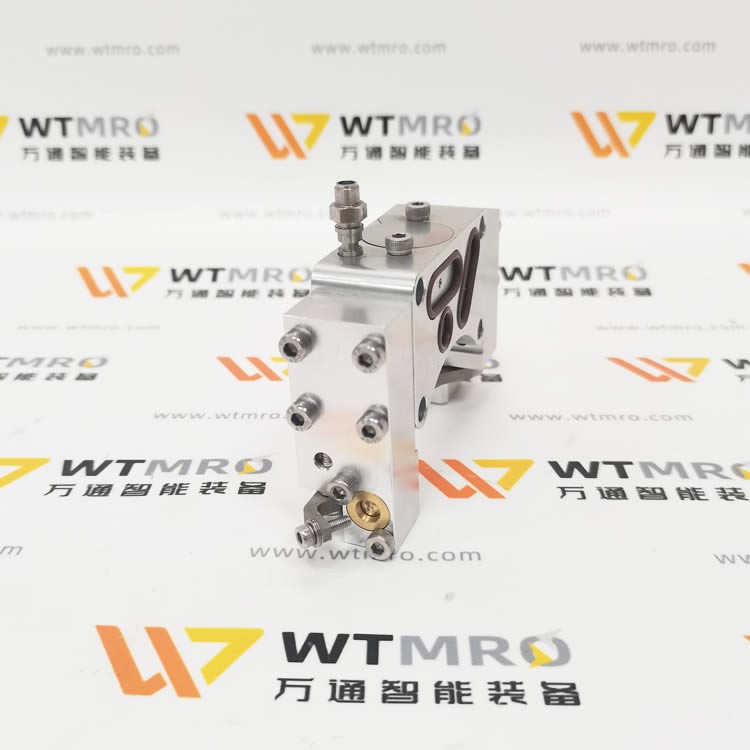

PIMATIC OSC‑160‑16‑503440 气动摆动换向阀
品牌：PIMATIC（芬兰 Polarteknik 旗下）芬兰Pim；型号：OSC‑160‑16‑503440；气动自振荡往复换向阀（摆动阀），无需外部电磁阀，供气即可自动往复换向，驱动双作用气缸做自动来回摆动 / 往复运动
型号拆解
OSC：Oscillating Valve 自动振荡摆动换向阀系列
160：阀规格系列
16：接口通径 G1/4
503440：原厂零件订货编号
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 阀功能 | 5/2 自动振荡摆动阀，气控自动往复换向，无需电控信号 |
| 接口螺纹 | G1/4 |
| 工作压力 | 2‑10 bar（0.2‑1.0MPa） |
| 介质 | 洁净压缩空气（ISO8573‑1），可无油润滑 |
| 振荡频率 | 通过排气节流调节往复动作频率 |
| 阀体材质 | 阳极氧化铝合金；内部密封 NBR 丁腈橡胶 |
| 工作温度 | -10℃～+60℃ |
| 安装方式 | 底板安装，阀体螺纹孔固定 |
| 驱动对象 | 直接驱动双作用气缸，实现自动往复伸缩 / 摆动 |
工作原理
接入恒定压缩空气，依靠阀内部气动反馈回路，不需要 PLC、电磁阀给信号，供气之后阀芯自动来回换向，交替向双作用气缸两端供气排气；调节排气侧节流阀，即可改变气缸往复运动速度、振荡频率，实现持续自动来回动作。
产品特点
无电控即可自动往复，省去电磁阀、控制接线，适合简单往复拍打、抖动、往复推送机构。
振荡频率可现场调节，适配不同气缸速度需求。
全气动结构，无电气部件，适合粉尘、潮湿、防爆工况。
芬兰 Pimatic 原厂，造纸、玻璃、冶金行业备件，耐用抗粉尘污染。
典型应用场景
造纸设备拍打、抖动除尘机构；
玻璃设备往复推送、振动抖料机构；
物料抖落、筛料往复气缸驱动；
防爆环境，不允许使用电磁阀的自动往复工位；
简易自动化，不需要 PLC 控制的来回动作机构。
安装维护要点
气源必须加装油水过滤器，杂质会造成阀芯卡滞，停止振荡。
输出口直接接双作用气缸，单作用气缸无法使用本阀。
调节排气节流，控制往复速度；完全关闭节流会导致不换向。
故障现象：不自动换向、只单向动作，优先排查气源洁净度、压力，拆开清洗阀芯；密封老化需更换整套阀。
