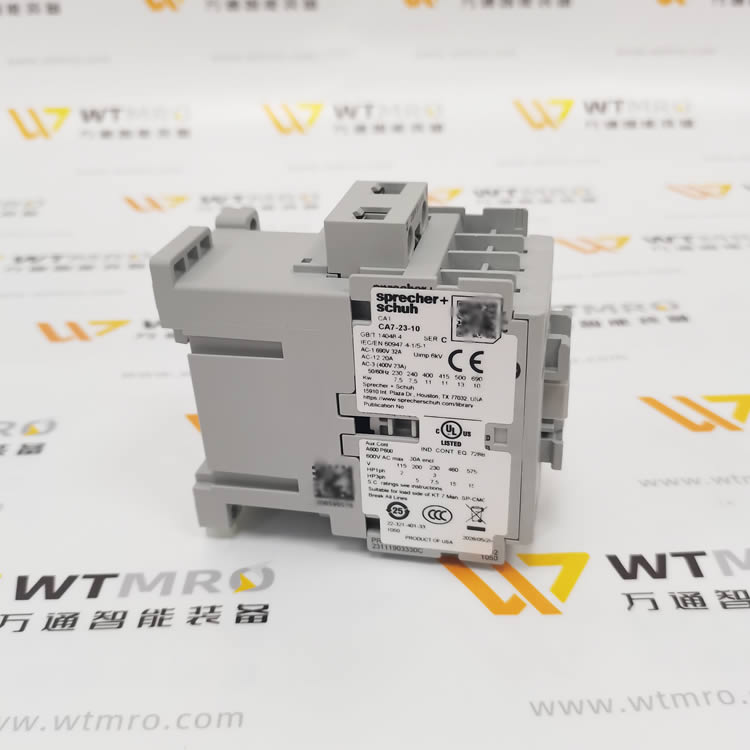

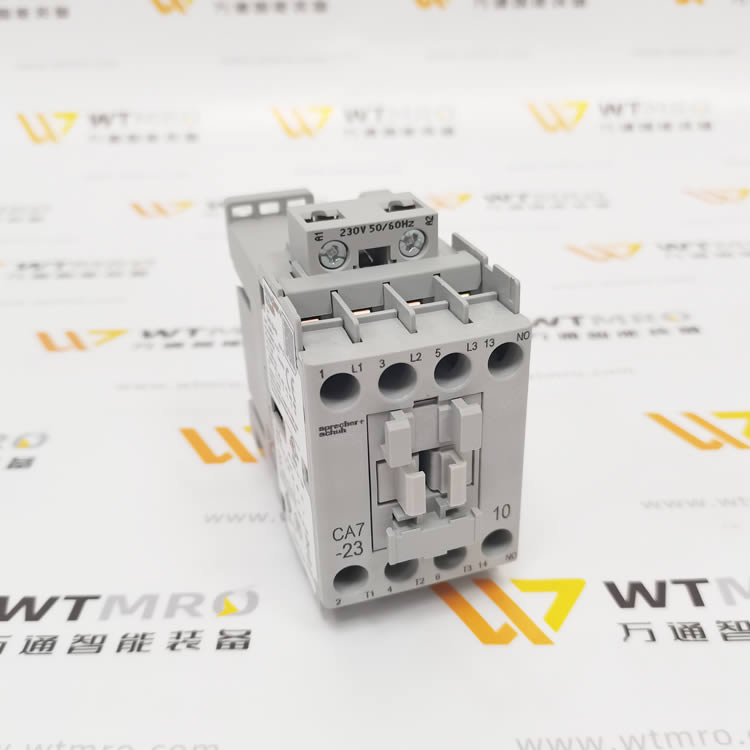

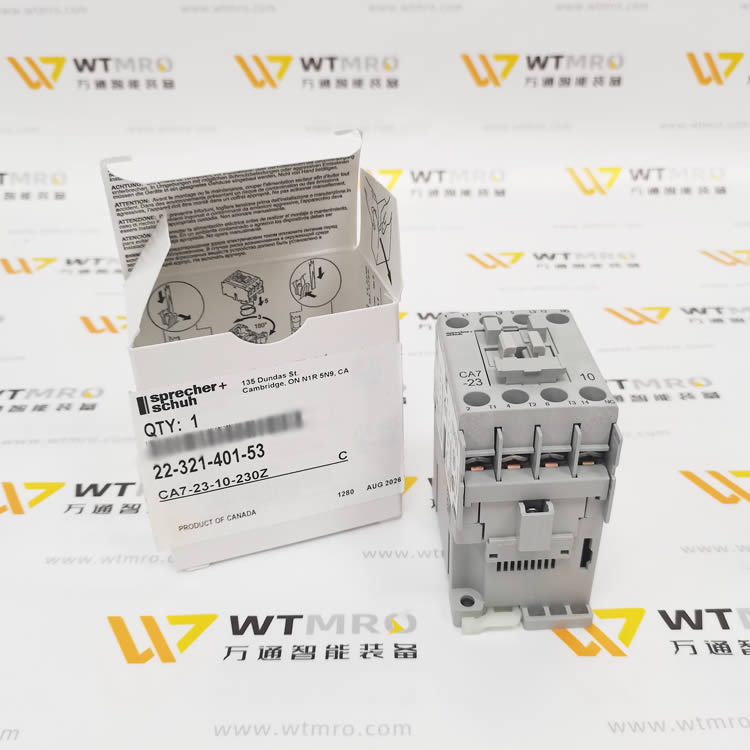

Sprecher+Schuh（斯普雷彻舒）CA7‑23‑10‑230Z 交流接触器

型号拆解

• CA7：CA7 系列通用型电机接触器

• 23：AC-3 额定工作电流 23A

• 10：辅助触点配置：1NO 常开，0NC 常闭

• 230Z：线圈电压 230V AC（50/60Hz）

核心参数

1. 主极：3 极；AC-3：23A@400V，三相电机最大 11kW（400V）；15HP@460V

2. 内置辅助触点：1 常开 NO（端子 13-14）

3. 线圈：230V AC，50/60Hz，B 级绝缘

4. 电气寿命 AC3：约 100 万次；机械寿命≥1000 万次

5. 安装：标准 DIN 导轨，壳体宽度 45mm

6. 接线：螺钉夹紧端子，适配硬线 / 多股软线

7. 认证：IEC60947、UL508、cULus、CE

8. 净重：约 260g

产品特点

• 45mm 紧凑壳体，控制柜节省空间，同系列配件通用

• 模块化扩展：侧装 / 顶装辅助触点、浪涌抑制器、机械互锁、CEP7 插接式热过载继电器

• 双断点灭弧结构，抗电弧，适合电机频繁启停

• 线圈支持反向接线，柜内布线灵活

• 可与 KTU9 电机保护断路器配套，构成完整电机保护启动单元

典型应用

• 三相水泵、风机、输送设备、空压机电机启停控制

• 自动化产线、暖通、包装机械电控柜

• 阻性负载：加热器、大型照明回路切换

运维注意事项

1. 线圈供电必须为 230VAC，严禁接入其他电压，避免线圈烧毁

2. 震动工况定期复检端子紧固力矩，防止发热松动

3. 触点出现烧蚀、异响时及时更换接触器

4. 过载保护配套选用 CEP7 系列热继电器，可直接插接在接触器底部
