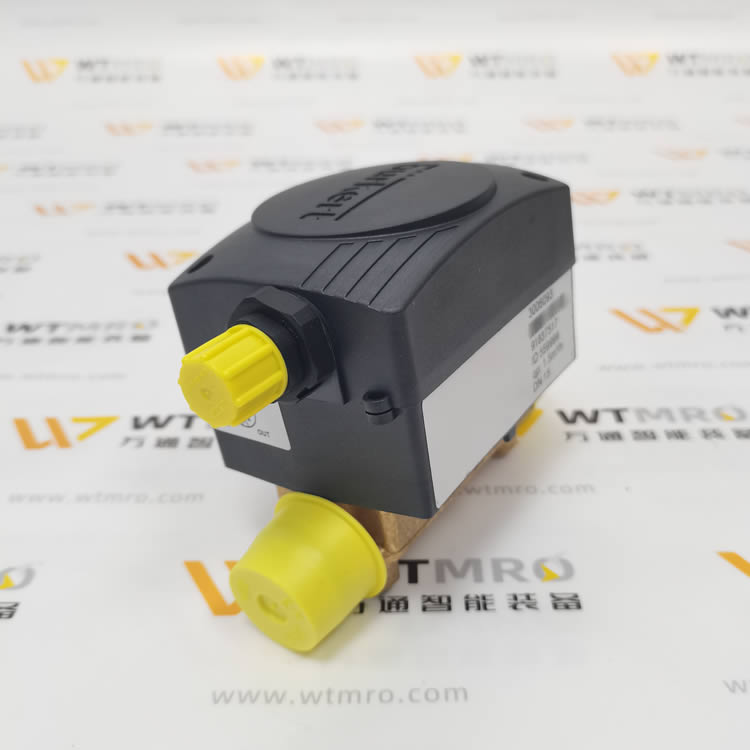

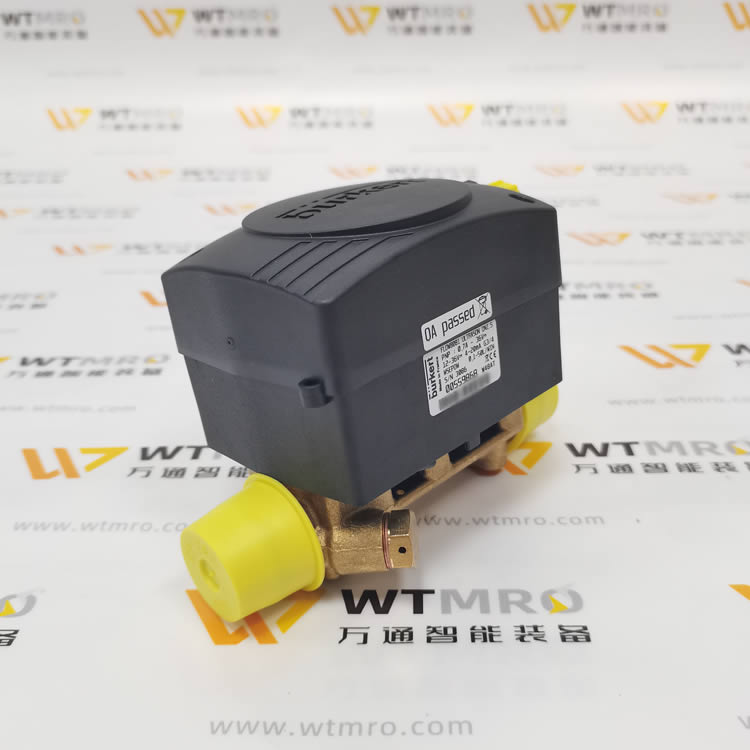

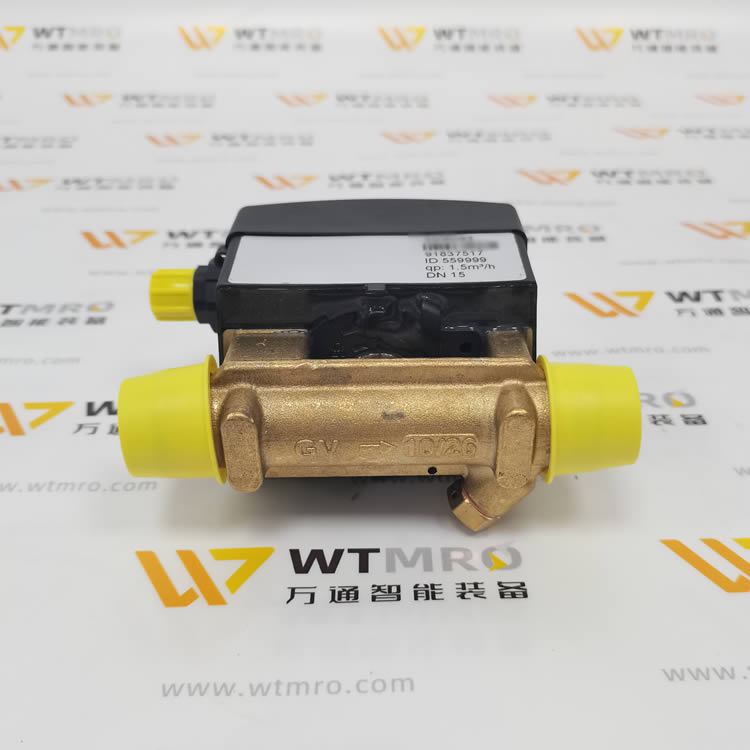

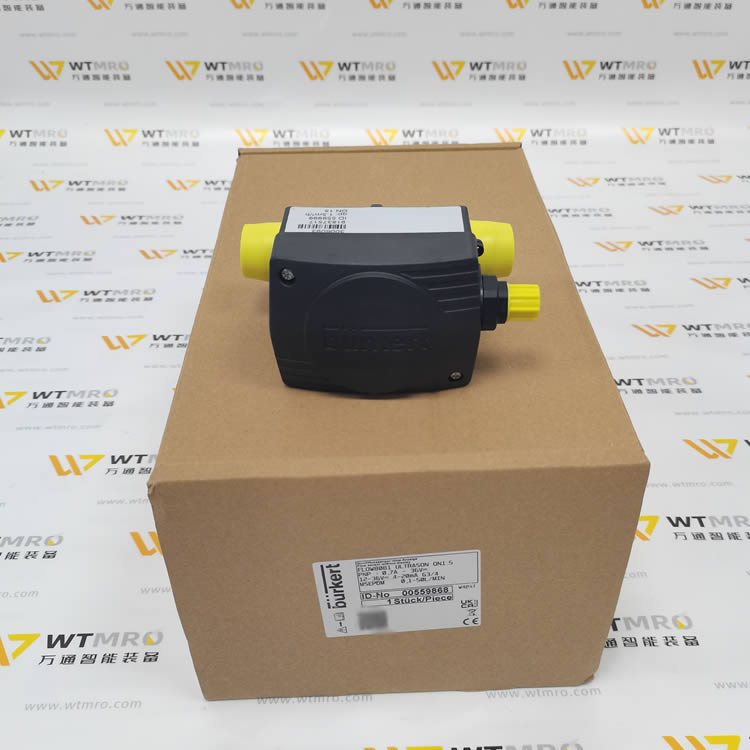

Burkert（宝德）FLOW8081 ULTRASON ON1.5 超声波流量传感器

型号拆解

• Burkert：宝德，德国流体控制品牌

• FLOW8081：产品系列代号，时差式超声波流量变送器

• ULTRASON：超声波测量原理

• ON1.5 = QN1.5：额定流量规格，额定流量 1.5m³/h（25L/min），DN15 口径版本

核心参数

1. 测量原理：时差法超声波

2. 口径：DN15，外螺纹 G3/4"

3. 流量范围：0.1～50 L/min；额定 Qn=25L/min

4. 测量介质：清水、含少量杂质的水；介质粘度≤10cP

5. 介质温度：+5℃ ~ +90℃

6. 公称压力：PN16（最高 1.6MPa）

7. 供电：12～36 VDC

8. 输出类型：脉冲输出 / 脉冲 + 4-20mA 模拟量（版本可选）

9. 测量精度：读数 ±1%

10. 壳体流道：黄铜，密封件 EPDM；电子外壳 PES 工程塑料

11. 电气接口：5 针 M12 公插头

12. 防护等级：IP65（接好 M12 插头）

13. 环境温度：5～55℃

14. 净重：约 580g

15. 认证：CE、PED

产品特点

• 无叶轮、无机械转动部件，不易磨损，不易被微小杂质卡滞

• 压力损失极小，几乎不影响管路原有压力

• 宽量程比，可双向流量检测，支持流量累积

• 一体式结构，流量管与传感电子模块集成，安装简单

• 黄铜流道耐水腐蚀，EPDM 密封适配绝大多数水系统

典型应用

• 水处理、纯水系统、冷却循环水流量监测

• 锅炉补水、暖通空调、清洗设备流量计量

• 工业设备水回路流量闭环控制

运维注意事项

1. 介质不能含大量固体颗粒、金属碎屑，会附着超声探头影响测量精度

2. 管内必须满管，不可气液两相，空气气泡会严重干扰超声波测量

3. 安装前后建议保留短直管段，减少涡流对测量的影响

4. 介质温度不可超过 90℃，高温会加速 EPDM 密封老化

5. M12 接头做好防水，避免冷凝水渗入损坏电路板
