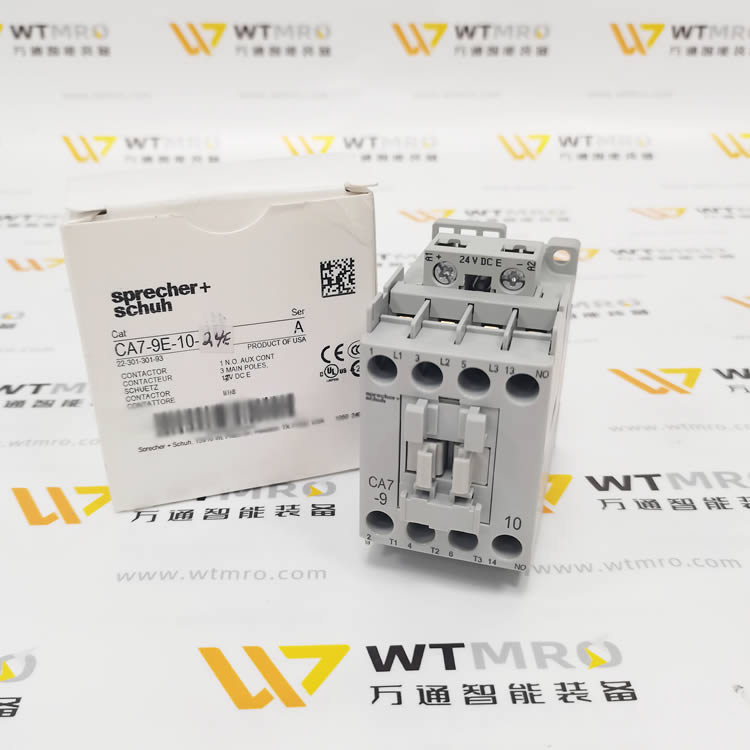

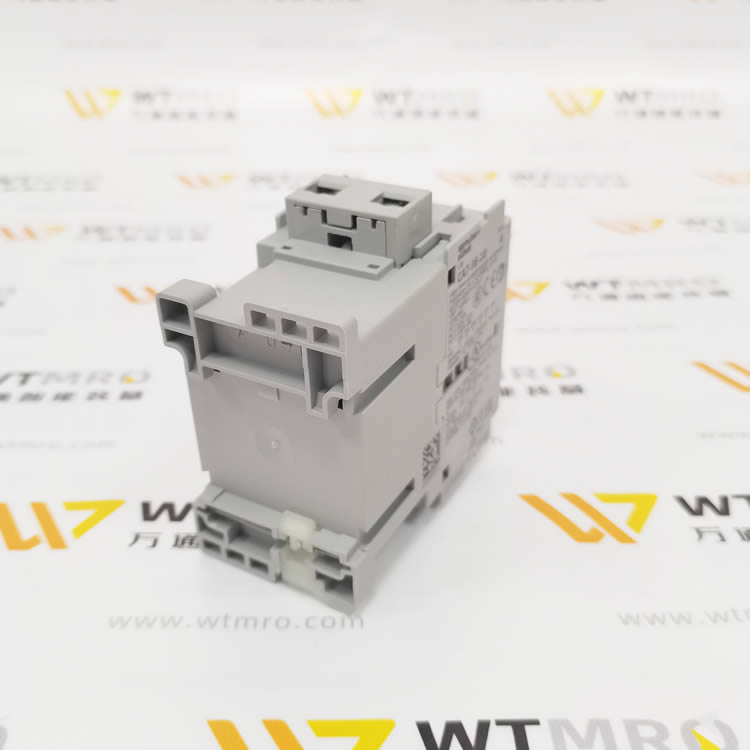

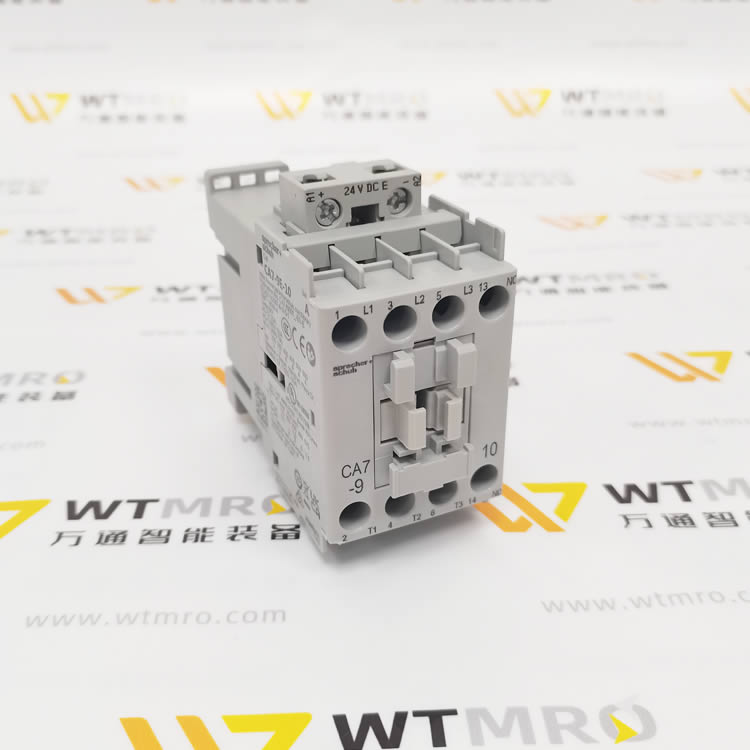

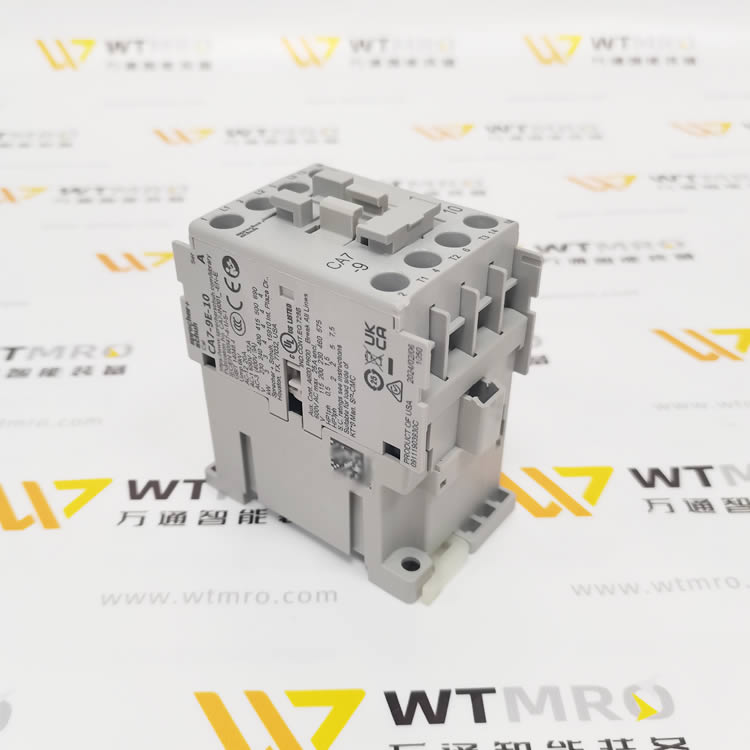

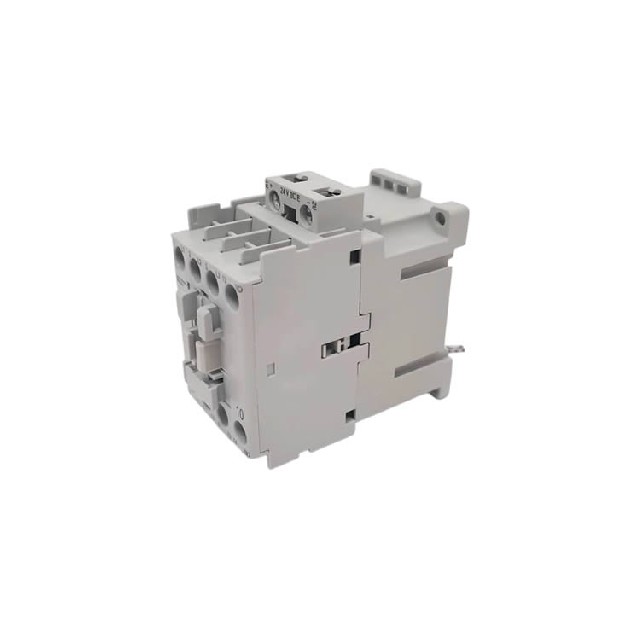

Sprecher+Schuh（斯普雷彻舒）CA7-9E-10-24E 交流接触器

型号拆解

• CA7：CA7 系列交流接触器

• 9E：AC-3 额定工作电流 9A

• 10：辅助触点配置：1NO 常开，0NC 常闭

• 24E：线圈电压 24V AC

核心参数

1. 主触点：3 极；AC-3，9A @400V，适配三相电机最大 4kW (400V)

2. 辅助触点：1 常开 (NO)

3. 线圈规格：24V AC；B 级绝缘

4. 电气寿命（AC3）：约 100 万次；机械寿命≥1000 万次

5. 安装方式：标准 DIN 导轨安装，宽度 45mm

6. 接线：螺钉夹紧端子，支持多股软线 / 硬线

7. 认证：cULus、CE、IEC60947

8. 净重：约 190g

产品特点

• 紧凑型 45mm 壳体，控制柜节省空间

• 模块化附件扩展：附加辅助触点、浪涌抑制器、机械互锁、CEP7 热过载继电器

• 双断点灭弧结构，适合频繁启停工况

• 线圈低功耗，抗振动性能好，工业控制柜稳定运行

• 可与 KTU9 系列电机保护断路器配套构成完整电机启动保护单元

典型应用

• 三相风机、水泵、输送机等小型电机启停控制

• 自动化设备、暖通、包装机械电控柜负载切换

• 加热器、照明等阻性负载控制

运维注意事项

1. 线圈供电严格 24VAC，不可接入 24VDC 或更高电压，防止烧毁线圈

2. 定期检查端子紧固力矩，震动工况下容易松动发热

3. 触点出现烧蚀、电弧异响时需及时更换接触器

4. 选型配套热继选用 CEP7 系列，可直接插接安装
