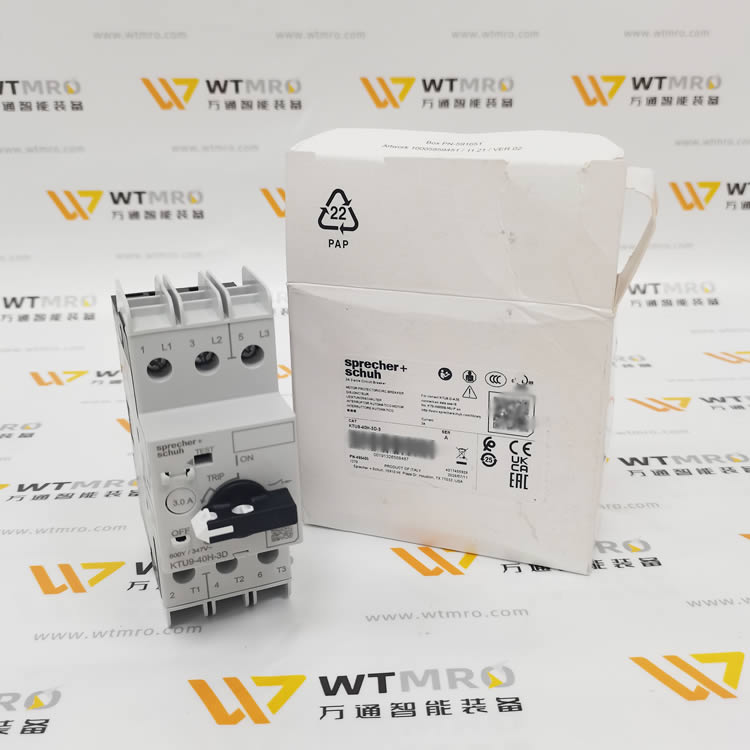

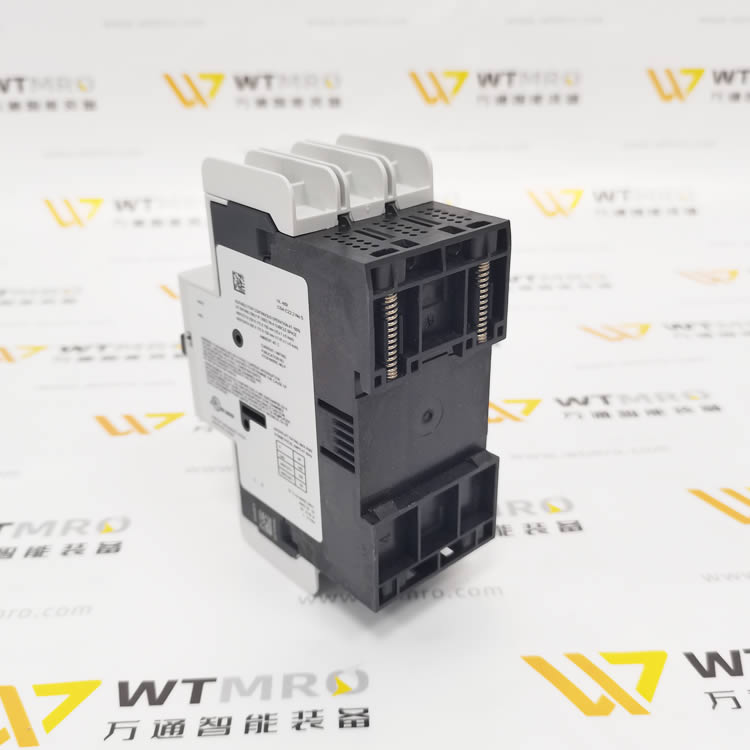

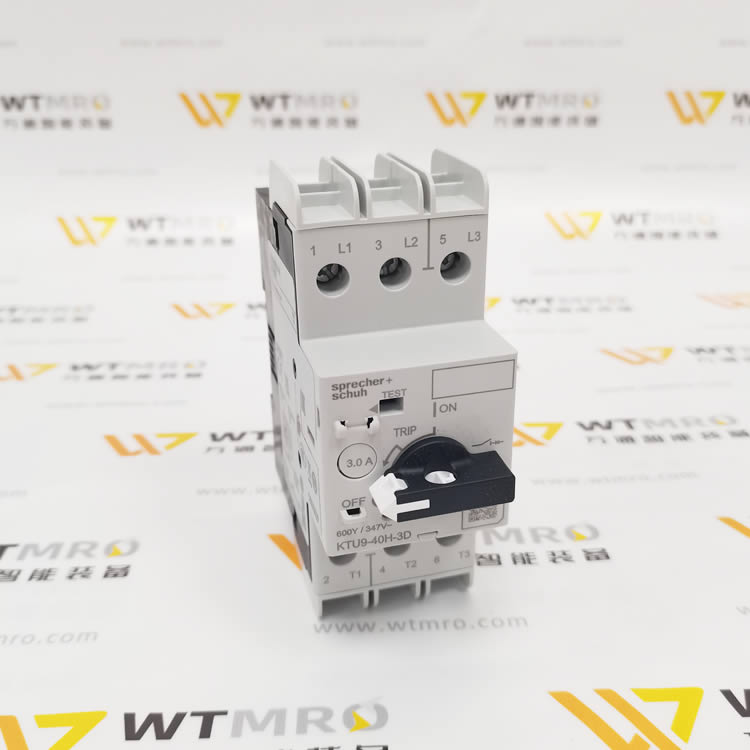

Sprecher+Schuh（斯普雷彻舒）KTU9‑40H‑3D‑3 电机保护断路器

型号拆解

• KTU9：产品系列，电机保护断路器（MCP，Motor Circuit Protector）

• 40H：框架电流 40A，H 型分断等级

• 3D：3 极，D 型瞬时电磁脱扣（电机启动抗冲击）

• 3：脱扣电流规格，整定范围 3A

核心参数

1. 极数：3 极

2. 框架额定电流：40A

3. 整定电流范围：3A（过载热脱扣可调）

4. 瞬时脱扣：D 型，10~14×In（适配电机启动大电流）

5. 分断能力 H 级：最高 65kA @480VAC

6. 工作电压：最高 480V AC，三相

7. 安装：DIN 导轨安装

8. 接线：螺钉夹紧端子

9. 防护：正面 IP20（柜体内部使用）

10. 认证：UL508、IEC60947-2、CE、cULus

11. 净重：约 340g

产品特点

• 一体化电机回路保护：过载热脱扣 + 短路电磁脱扣，兼具开关功能

• D 型瞬时脱扣，避开电机启动冲击电流，不误跳闸

• 模块化附件可选：辅助触点、报警触点、门联锁、分励线圈

• 高短路分断等级 H，适合高短路容量供电回路

• 可直接和 CA7 系列接触器组成完整电机启动回路

典型应用

• 三相交流电机保护（泵、风机、输送设备）

• 自动化设备控制柜、暖通、包装机械电机回路

• 北美标准设备配套（UL 认证）

运维注意事项

1. 整定电流必须匹配电机额定电流，不可随意调大，避免失去过载保护

2. 仅用于 AC 交流回路，不可直流使用

3. 定期检查端子紧固力矩，震动环境容易松动发热

4. 跳闸后先排查负载故障，冷却复位，不要强行反复合闸
