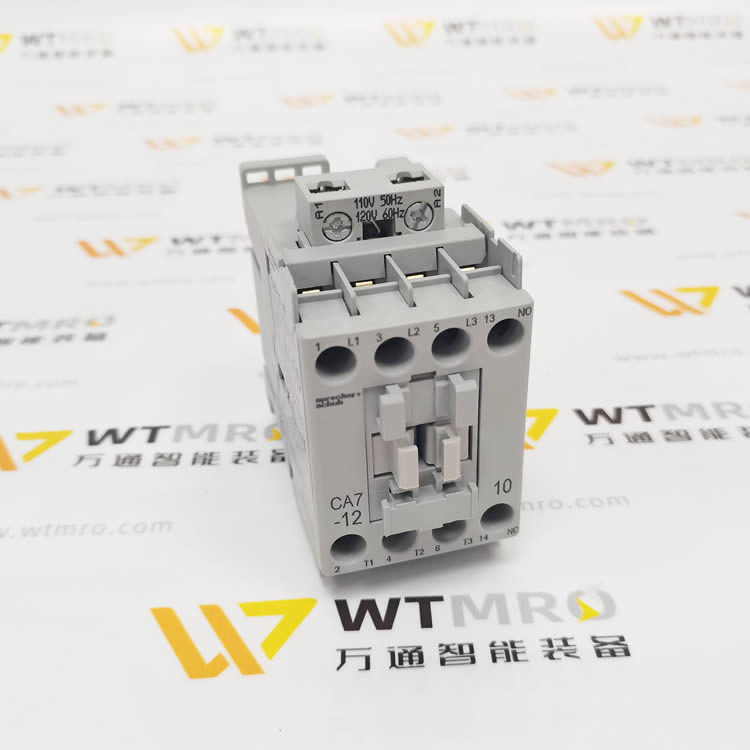

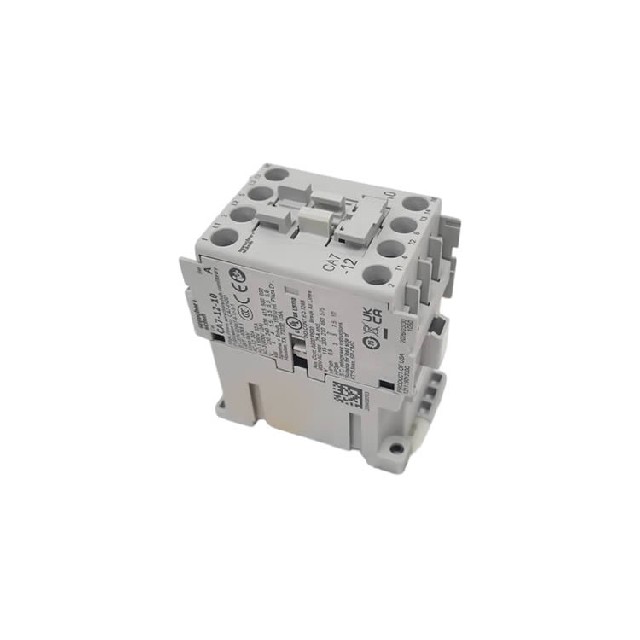

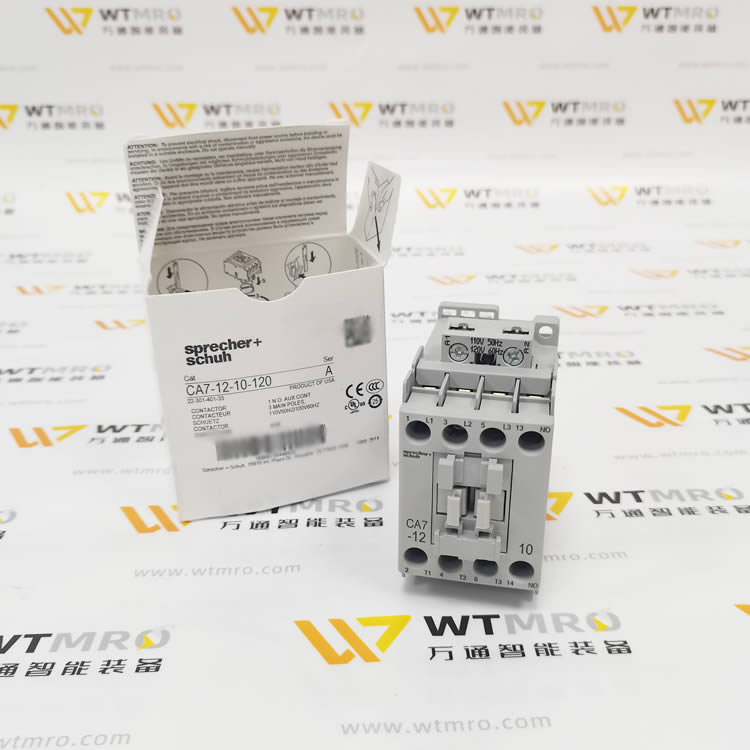

Sprecher+Schuh（斯普雷彻舒）CA7-12-10-120 交流接触器

型号拆解

• CA7：产品系列，通用型电机接触器

• 12：AC3 额定工作电流 12A

• 10：辅助触点配置，1NO 常开，0NC 常闭

• 120：线圈电压 120V AC（60Hz）

核心参数

1. 主极：3 极，AC-3：12A @400V；可控制三相电机 4kW（400V）

2. 辅助触点：1 常开 (NO)

3. 线圈：120VAC，60Hz；B 级绝缘（130℃），线圈端子支持快插 + 螺钉接线

4. 标准：IEC60947、UL508、CE、cULus 认证

5. 机械寿命：≥1000 万次；电气寿命 AC3：约 100 万次

6. 安装：DIN 导轨安装，宽度 45mm

7. 接线：螺钉端子，兼容环形端子、裸线

8. 净重：约 220g

产品特点

• 紧凑机身，45mm 标准宽度，节省控制柜空间

• 模块化配件：可加装辅助触点、机械互锁、浪涌抑制器、CEP7 系列热过载继电器

• 线圈可反向接线，柜内密集排布更灵活

• 双断点主触点设计，灭弧性能优异，适合频繁启停工况

• 支持 Type1/Type2 短路保护配合，短路分断能力强

典型应用

• 三相异步电机启停控制（风机、泵、输送设备）

• 加热器、照明、变压器等阻性负载切换

• HVAC 暖通、自动化产线、工程机械电控柜

运维注意事项

1. 线圈电压严格 120VAC，不可接入 220V，避免烧毁线圈

2. 配套热继选用 CEP7 系列，直接插接在接触器下方

3. 定期检查触点烧蚀情况，在粉尘、潮湿环境需增加巡检频次

4. DIN 导轨安装需卡紧，防止震动松脱；端子扭矩按铭牌要求紧固
