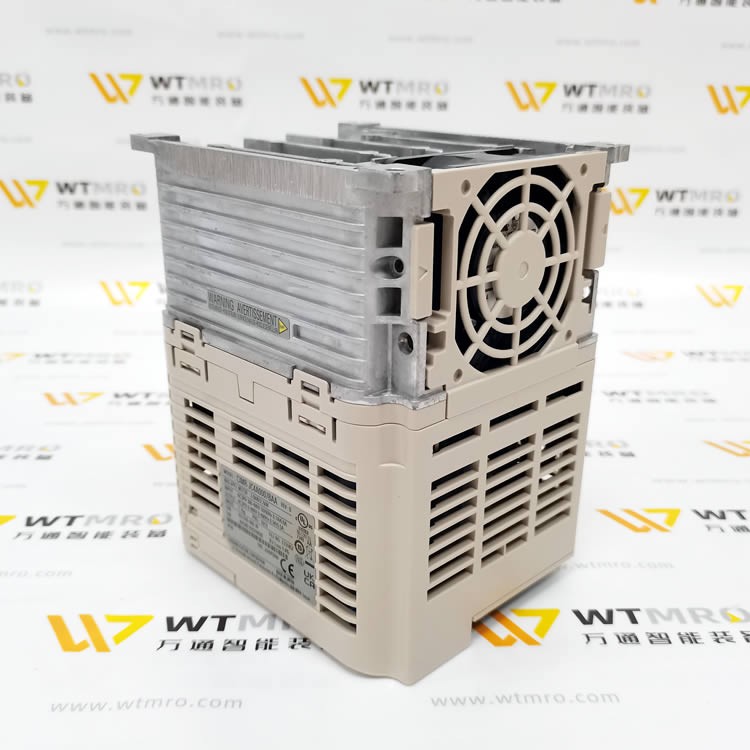

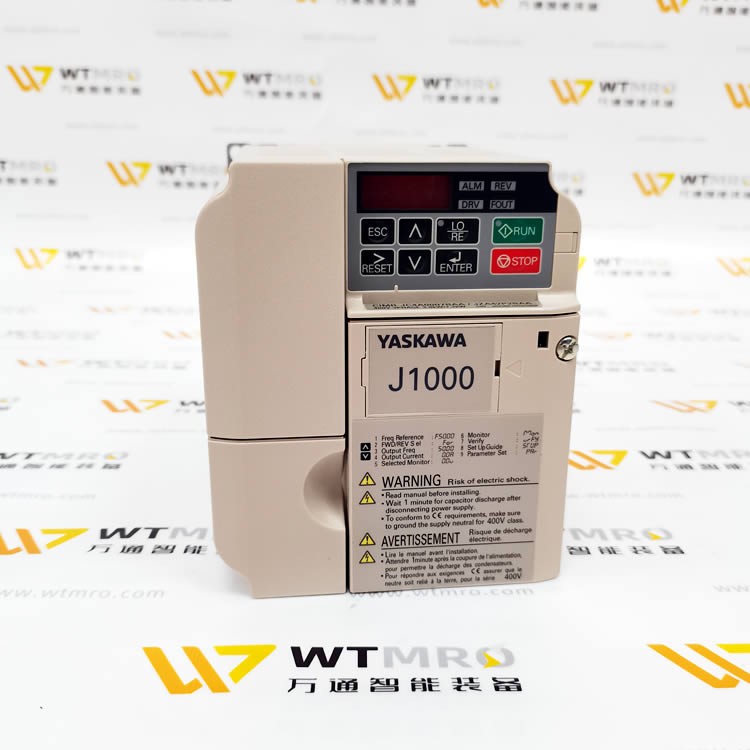

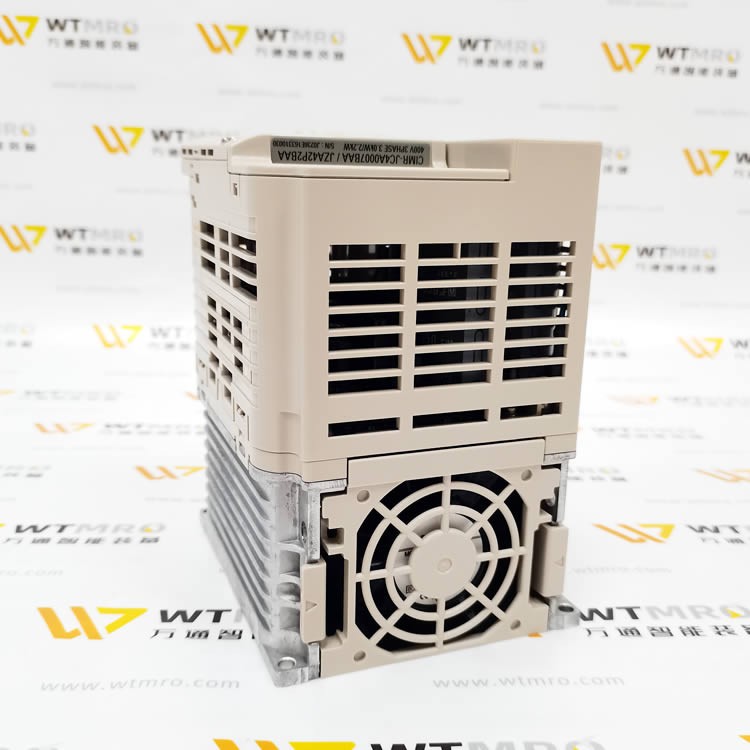

YASKAWA CIMR‑JC4A0007BAA 变频器
基础信息
品牌：YASKAWA / 安川电机
型号：CIMR‑JC4A0007BAA
产品系列：J1000 紧凑型通用变频器
输入电源：三相 380‑480V AC，50/60Hz
适配电机功率：HD 重载 2.2kW；ND 普通负载 3kW
额定输出电流：HD：5.5A；ND：6.9A
外壳防护：IP20（仅柜内使用）
安装方式：螺丝壁挂安装，支持导轨安装
通讯：标配 Modbus‑RS485（MEMOBUS）
制动：内置制动晶体管，需外接制动电阻
外形尺寸：宽 108mm × 高 128mm × 深 154mm；重量约 1.7kg
认证：CE、UL、RoHS、UKCA
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 控制方式 | V/F 开环控制，不支持矢量力矩控制 |
| 输出频率 | 0‑400HzYaskawa UK |
| 过载能力 | HD：150%‑60s；ND：120%‑60s |
| 启动转矩 | 150% @3HzYaskawa |
| 数字输入 | 5 路多功能 DIYaskawa Vi... |
| 数字输出 | 1 路继电器 DOYaskawa Vi... |
| 模拟输入 | 1 路（0‑10V /4‑20mA） |
| 模拟输出 | 1 路多功能 AO（0‑10V）Yaskawa Vi... |
| 工作环境温度 | ‑10℃～+40℃；40‑50℃需要降容运行 |

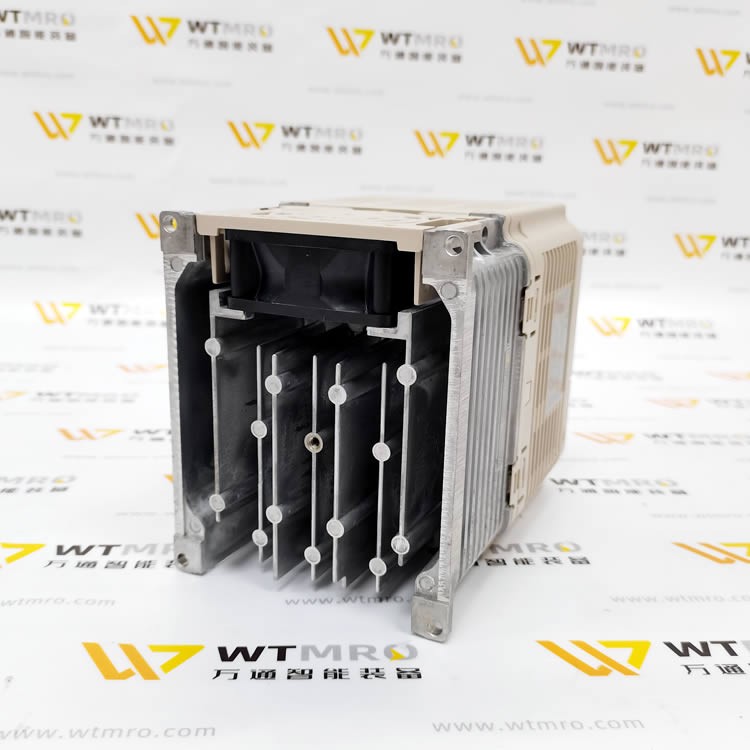

| 冷却方式 | 风冷，风扇可拆卸更换维护 |
| 海拔 | ≤1000m 不降容；1000‑3000m 降容使用 |
| 湿度 | 95% RH 以内，无凝露 |
工作原理
V/F 电压‑频率比例开环控制，PWM 调制输出可变电压、可变频率驱动三相异步电机；具备失速防止、过励磁制动、瞬时停电 KEB 功能，实现普通异步电机简易调速；无编码器闭环，不能做高精度力矩控制。
产品特点
体积紧凑，柜内可并排安装，节省控制柜空间
内置制动晶体管，外接制动电阻实现快速减速停机
自带 RS485 通讯，对接 PLC 上位实现参数读写、启停调速
IO 接口齐全，支持电位器、开关、模拟量信号多种给定方式
摇摆 PWM 降噪，降低电机运行电磁噪音
保存最近 3 组故障记录，方便故障排查；风扇可单独更换，维护便捷
完备保护：过流、过压、欠压、过热、过载、输出短路、电机过热保护
应用场景
输送线、传送带、物料传动设备
风机水泵节能调速
包装机械、木工机械、小型加工设备
普通工业成套设备三相异步电机调速
不适用：需要高精度力矩、速度闭环控制工况
使用注意事项
IP20 防护，仅允许控制柜内部安装，禁止直接暴露现场
快速停机必须外接制动电阻，本体不含制动电阻
断电后等待内部电容充分放电，再开盖操作，防止触电
海拔＞1000m、环境温度＞40℃，必须降容使用
只适配普通三相异步电机，不支持永磁同步闭环矢量
