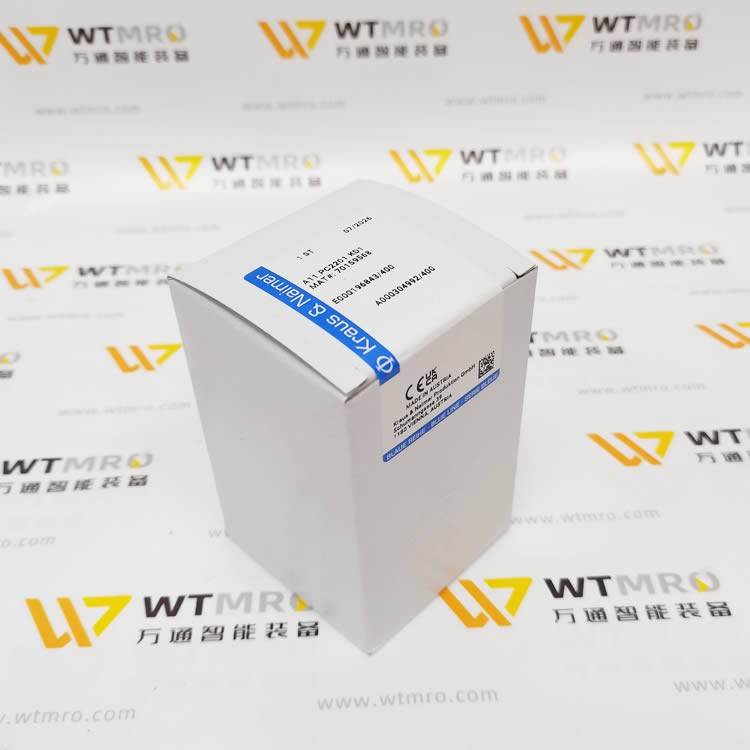

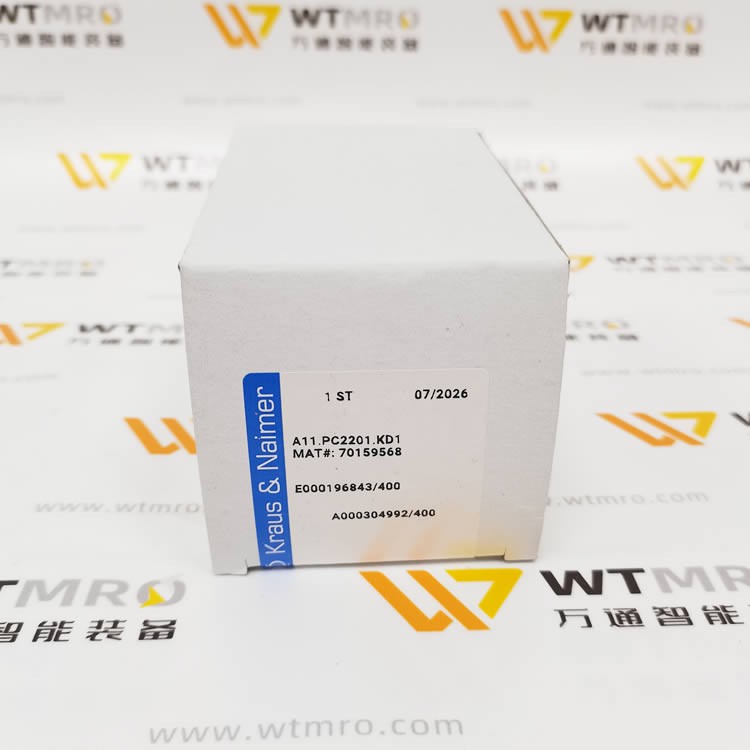

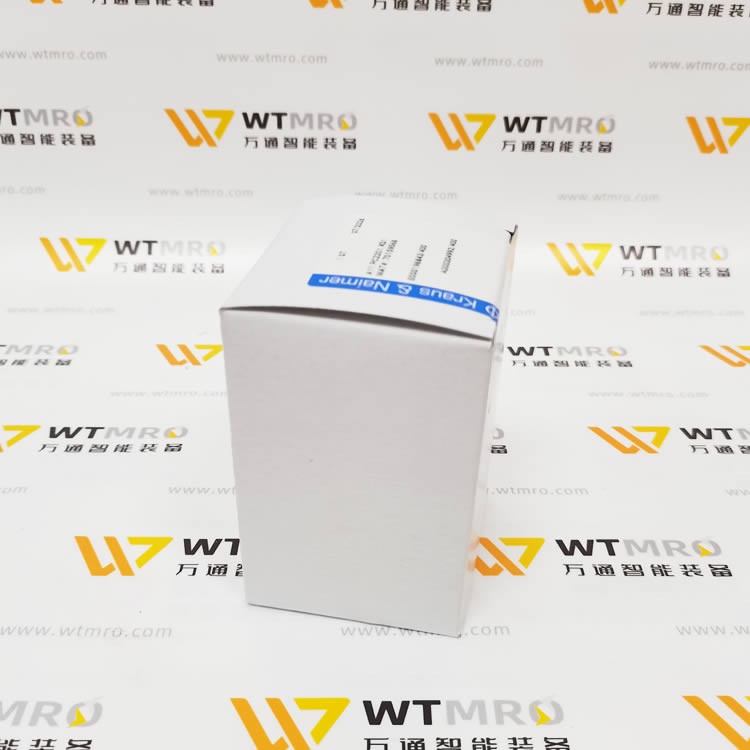

Kraus&Naimer A11.PC2201.KD1 凸轮旋转开关
型号拆解
| 型号段 | 含义 |
|---|---|
| A11 | A 系列，尺寸 S1，多档位控制凸轮开关，最多可配置 12 层触点单元，适合仪表 / 设备多位置信号切换 |
| PC2201 | 凸轮程序编码，定义触点通断逻辑、旋转角度与档位 |
| KD1 | 手柄 / 面板安装代码，标准操作手柄，面板开孔安装 |
核心参数
| 项目 | 规格 |
|---|---|
| 品牌 | Kraus & Naimer（奥地利 K+N，蓝系列） |
| 类型 | 凸轮旋转控制开关（双断点桥接触点） |
| 约定发热电流 Ith | 10A |
| 使用类别 | AC-15（控制电磁线圈负载） |
| 额定工作电压 | 最高 690V AC |
| 触点材质 | 银合金触点，分断稳定 |
| 安装方式 | 面板开孔安装 |
| 工作环境 | -5℃ ~ +40℃，海拔≤2000m |
| 认证 | IEC 60947，CE |
产品特点
可定制凸轮程序：PC 编码决定每一档位触点通断时序，A11 支持复杂多步信号切换
机械寿命长：工业级耐用结构，适合频繁档位切换场景
紧凑结构：A11 本体厚度小，控制柜狭小空间也可安装
应用场景
机床、自动化设备操作面板档位选择
测试设备信号回路切换
控制柜就地 / 远程模式切换、多段速度选择
仪器仪表信号选择开关
使用注意事项
此款为控制回路开关，不适合大功率电机主回路通断；主回路建议选用 CG/KG 系列
订货务必确认凸轮程序 PC 编码，编码不同触点通断逻辑完全不一样，不可随意替换
感性负载（线圈）建议增加浪涌吸收元件，延长触点寿命
安装面板开孔尺寸参照 A11 S1 规格样本
