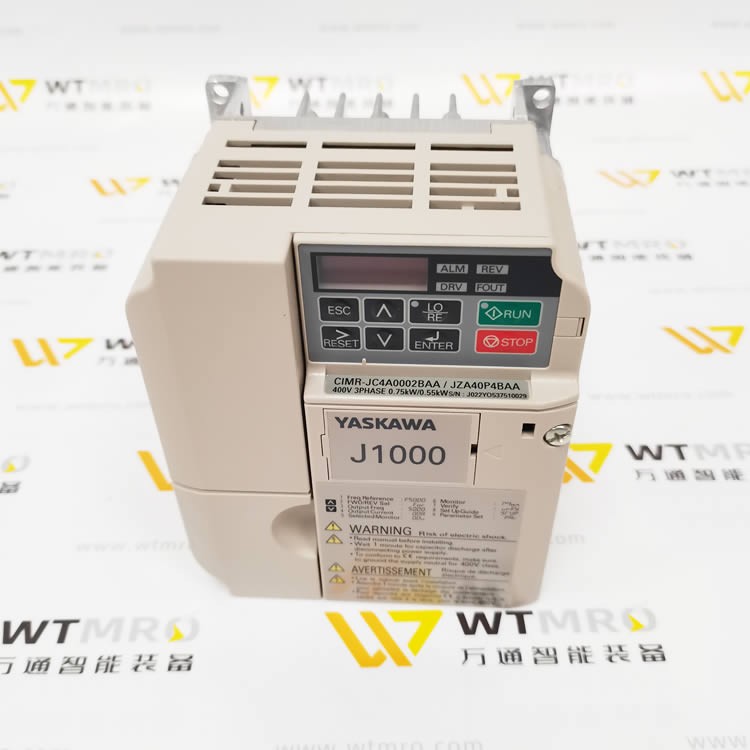

YASKAWA CIMR‑JC4A0002BAA 变频器
基础信息
品牌：YASKAWA / 安川电机
型号：CIMR‑JC4A0002BAA
产品系列：J1000 紧凑型通用变频器
输入电源：三相 380‑480V AC，50/60Hz
适配电机功率：HD 重负载 0.2kW；ND 普通负载 0.4kW
额定输出电流：HD：1.6A；ND：1.9A
外壳防护：IP20（柜体内部使用）
安装方式：壁挂导轨安装 / 螺丝固定
通讯：标配 Modbus‑RS485
制动晶体管：内置制动晶体管，需外接制动电阻
标准认证：CE、UL、RoHSYaskawa Vi...
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 控制方式 | V/F 开环控制 |
| 输出频率 | 0‑400Hz |
| 过载能力 | HD：150%‑60s；ND：120%‑60s |
| 启动转矩 | 150% @3Hz |
| 数字输入 | 5 路多功能 DI |
| 数字输出 | 1 路继电器输出 |
| 模拟输入 | 1 路（0‑10V /4‑20mA） |
| 模拟输出 | 1 路多功能 AO |
| 环境温度 | ‑10℃ ~ +40℃（40‑50℃需降容） |
| 冷却方式 | 风冷 |
| 海拔 | ≤1000m 不降容；1000‑3000m 降容使用 |
| 湿度 | 95% 以内，无凝露Yaskawa Eu... |
工作原理
采用 V/F 电压‑频率比例控制，改变输出电压与输出频率调节三相异步电机转速；内置 PWM 调制，具备失速防止、过励磁制动、瞬间停电补偿 KEB 等功能，实现普通异步电机简易调速。无矢量闭环，适合普通恒转矩、变转矩负载场景Yaskawa Vi...。
产品特点
体积紧凑，支持并排紧密安装，节省控制柜空间
内置制动晶体管，外接制动电阻可实现快速停机
自带 Modbus‑RS485 接口，可对接 PLC 上位通讯
丰富 IO 接口，可接开关、电位器、模拟量信号
摇摆 PWM 降噪技术，降低电机电磁噪音
故障记录保存最近 3 次故障历史，便于排查
风扇可单独拆卸更换，维护便捷；完善保护功能：过流、过压、欠压、过热、过载、输出短路保护Yaskawa Vi...
应用场景
输送线、传送带、小型物料传动设备
风机、水泵，节能调速
包装机械、小型加工设备、木工机械
普通工业设备三相异步电机调速，不适合高精度矢量力矩控制工况
使用注意事项
IP20，只能安装控制柜内，不可直接裸露现场使用
快速停机需要外接制动电阻，本体不含制动电阻
400V 高压，接线断电后等待电容放电完毕再开盖操作
海拔超过 1000 米需要降额使用；环境高于 40℃降容
不支持永磁同步电机闭环矢量控制，仅适配普通异步电机
