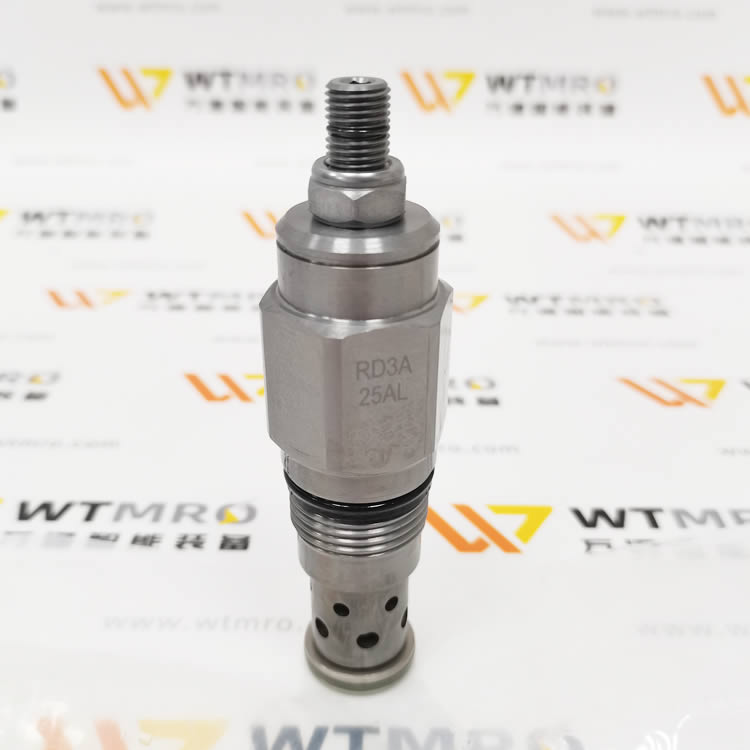

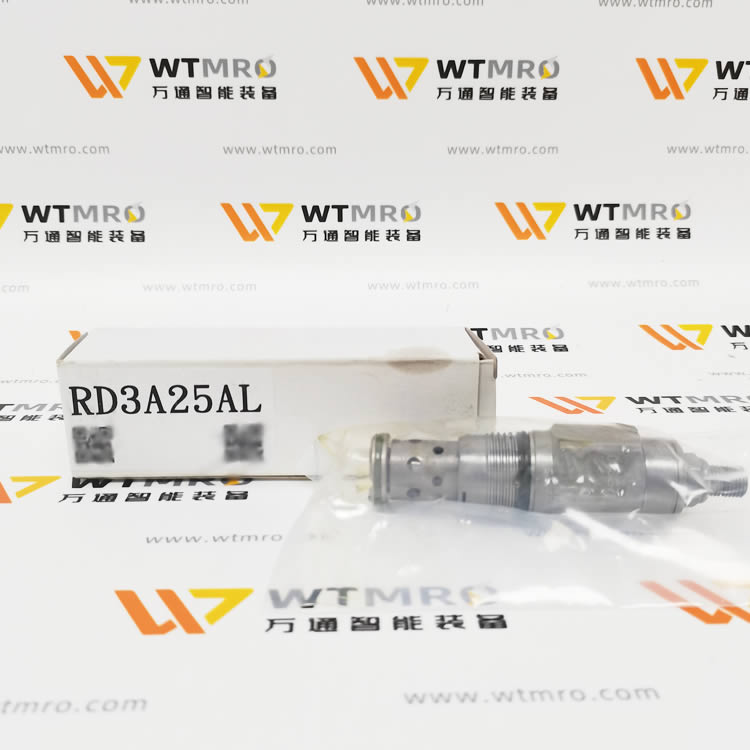

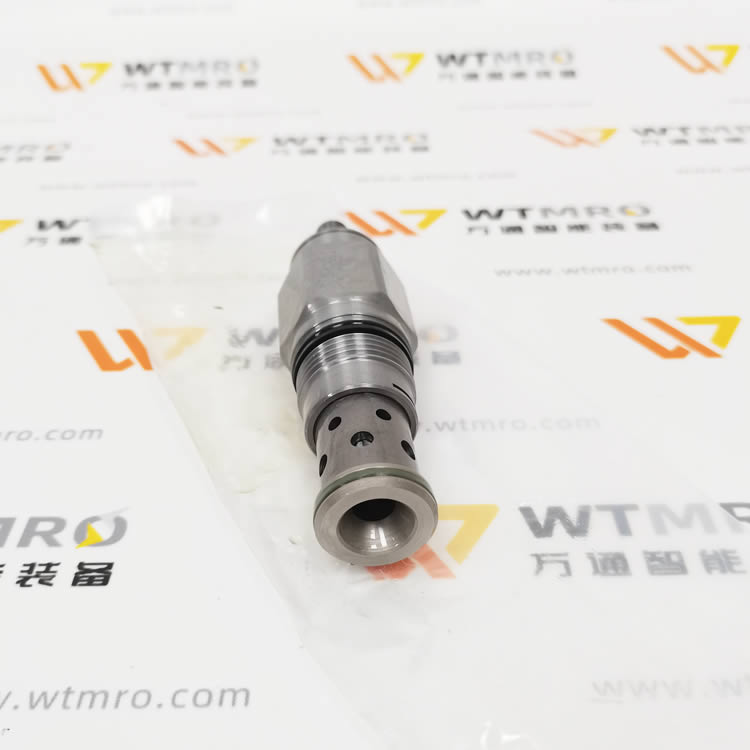

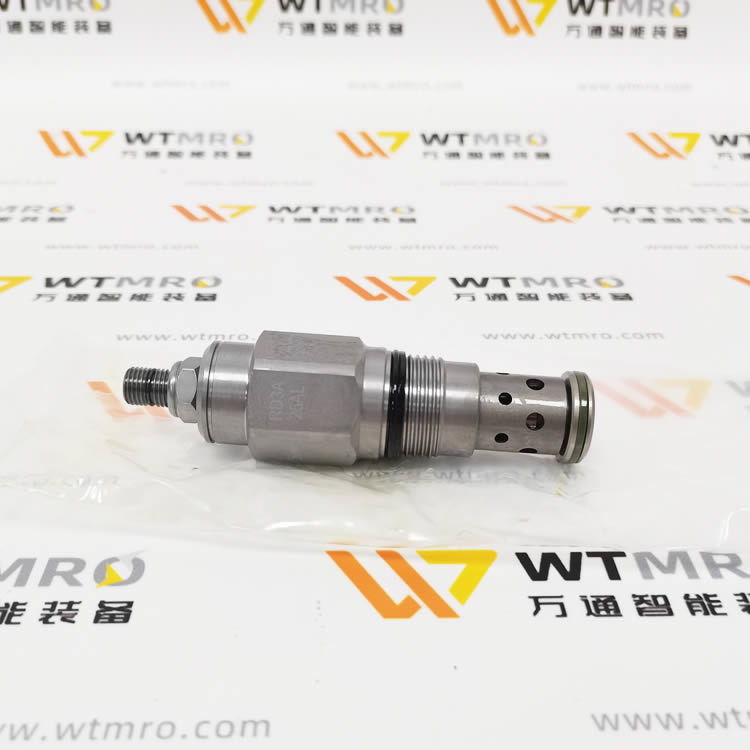

WINNER RD3A25AL 直动式插装溢流阀完整介绍
一、基础型号释义
品牌：WINNER 台湾稳胜（螺纹插装阀专业厂商）
完整型号：RD3A25AL
RD：直动式锥型溢流阀系列（2 通，P 进油 / T 回油箱）
3A：适配标准 3A-2 插装阀腔（1 英寸规格阀孔）
25：弹簧压力段，可调范围 7～250 bar
A：标准外六角调节螺钉（内置 4mm 内六角调节头）
L：标准长度阀体，无加长 / 缩短结构
二、核心技术参数
1. 压力与流量性能
可调压力区间：7 ~ 250 bar
系统最大耐压：350 bar（5000 psi）；试验爆破压力 700 bar
额定通流流量：120 L/min（32 GPM）
响应速度：典型 2ms，压力突变快速开启泄压
静态泄漏：调定压力 85% 工况下，泄漏≤5 滴 / 分钟，保压性能优异
2. 安装机械规格
适配阀腔：标准 3A-2 螺纹插装孔（1 寸通用阀孔）
阀体安装锁紧扭矩：125 ~ 140 N・m
调压锁紧螺母扭矩：9 ~ 10 N・m
阀体六角对边：28.57mm（1-1/8 英寸）
3. 介质与环境
适配介质：普通抗磨液压油、矿物油
工作油温：-20℃ ~ +80℃
密封标配：NBR 丁腈橡胶，高温工况可更换 FKM 氟橡胶密封
阀体材质：调质合金钢，表面发黑防锈处理
三、工作原理与机能
两通直动锥阀结构：
常态关闭：进油口 1 (P) 压力低于弹簧设定值，锥头压紧阀座，油路切断；
超压开启：P 口压力克服弹簧预紧力，锥阀抬起，高压油从 2 (T) 口泄回油箱，限制系统最高压力，保护泵、油缸、管路不超压损坏；
单向泄压，不可反向保压，仅用作系统主 / 辅助过载保护。
四、同系列后缀区分（RD3A25XX）
| 后缀 | 调节结构 | 适用场景 |
|---|---|---|
| AL | 标准外露调压螺钉（本款） | 常规液压站，现场手动调压 |
| CL | 内藏调压，带防尘护帽 | 粉尘多、机床切削液环境 |
| DL | 加长调节螺杆 | 狭小阀块深度空间 |
| WL | 带锁止刻度旋钮 | 需要频繁微调压力工况 |
五、核心产品优势
毫秒级快速响应直动锥阀无先导滞后，冲击压力瞬间释放，适合瞬时高压冲击保护；
大通流、压力稳定120L/min 大流量下压力偏移极小，适合大泵液压系统；
低泄漏锥面密封精密研磨金属锥 + 软密封复合结构，长期保压无明显泄压；
通用标准化阀腔3A-2 行业通用插孔，可直接替换 SUN、Hydraforce 同规格溢流阀；
抗污染锥阀结构锥头自清洁设计，少量杂质不易卡阀，适配工业一般清洁度油液。
六、典型应用场景
注塑机、压铸机液压站主系统过载保护溢流；
硫化机、大型液压压机压力限制安全阀；
工程机械、自动化产线高压液压回路压力防护；
液压夹紧、举升设备辅助压力稳压、过载泄压。
七、安装调试注意事项
阀块螺纹孔涂抹高温防卡膏，严格控制 125~140Nm 锁紧扭矩，扭矩不足会高压渗漏，过大会胀裂阀块；
调压步骤：松开锁紧螺母，4mm 内六角顺时针升压、逆时针降压，调好后锁紧螺母；
T 回油口必须直通油箱，禁止加装节流、背压阀，背压会大幅偏移设定压力；
系统油液清洁度建议 NAS 8 级以上，延长锥面密封使用寿命。
