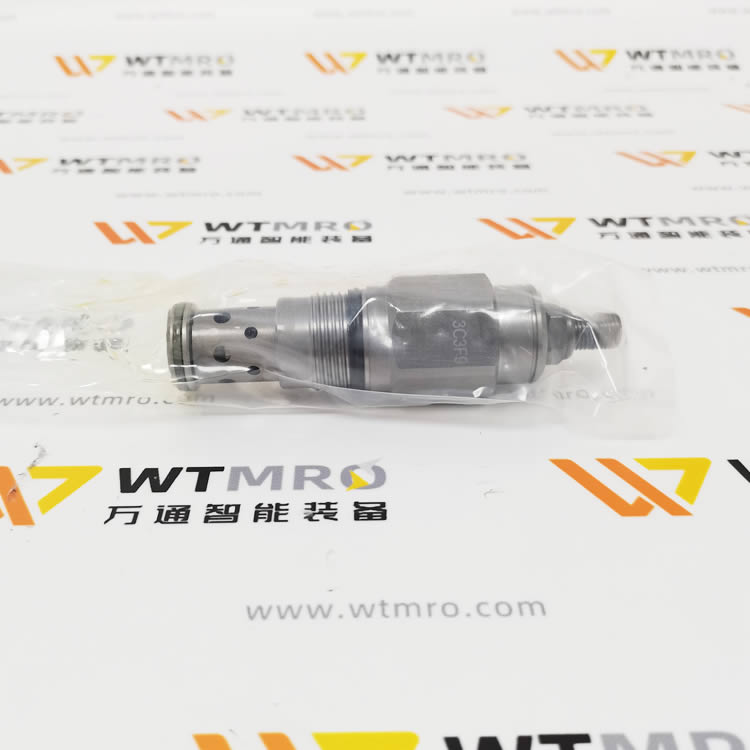

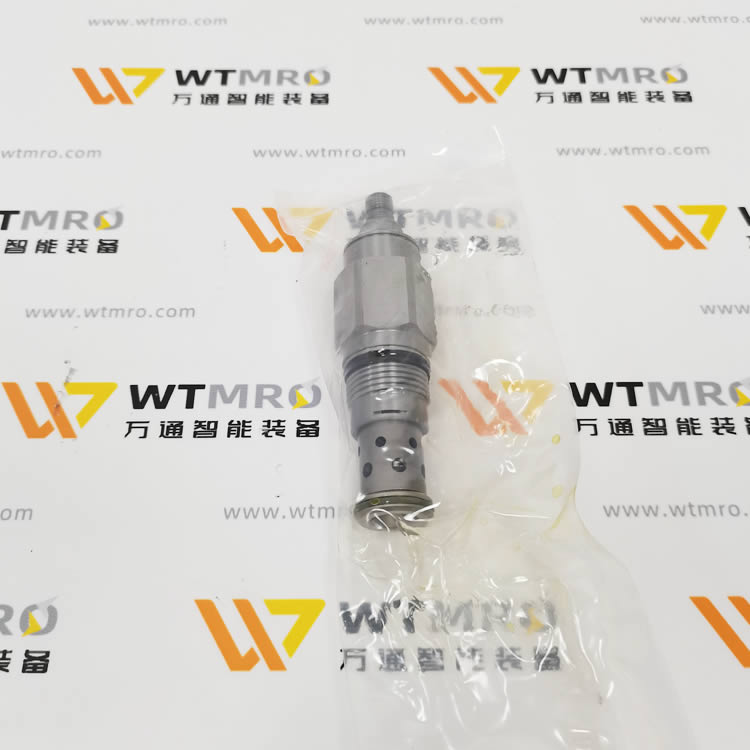

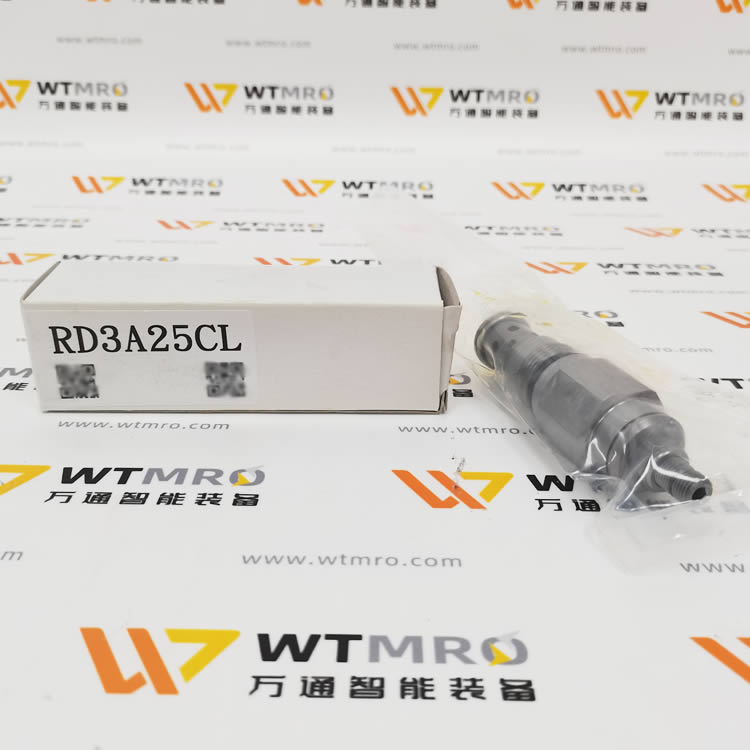

WINNER RD3A25CL 直动式插装溢流阀完整介绍

一、型号分段释义

• 品牌：WINNER 台湾稳胜螺纹插装阀

• 完整型号：RD3A25CL

1. RD：直动锥型二通溢流阀系列（P 进油、T 回油）

2. 3A：适配标准 3A-2 通用插装阀腔（1 英寸规格阀孔）

3. 25：压力弹簧段，可调压力范围 7～250 bar

4. C：内藏式调压结构，调压螺钉内置，配防尘防护帽

5. L：标准阀体长度，无加长 / 缩短结构

二、核心技术参数

1. 压力与流量性能

• 调压区间：7 ~ 250 bar

• 最大耐压：350 bar，爆破压力 700 bar

• 额定通流流量：120 L/min

• 响应速度：约 2ms，瞬时冲击高压快速泄压

• 泄漏量：85% 设定压力下泄漏≤5 滴 / 分钟，保压稳定

2. 安装规格

• 标准阀腔：3A-2 行业通用插孔，可互换 SUN、海德福斯同规格溢流阀

• 阀体锁紧扭矩：125 ~ 140 N・m

• 调压锁紧螺母扭矩：9 ~ 10 N・m

• 阀体材质：调质合金钢，发黑防锈处理

3. 介质与环境

• 适用介质：矿物抗磨液压油

• 工作油温：-20℃ ~ +80℃

• 标配密封：NBR 丁腈橡胶，高温工况可更换 FKM 氟橡胶

• 防护结构：C 型内置调压 + 防尘帽，隔绝切削液、粉尘

三、RD3A25AL / RD3A25CL 核心差异对比

CL 款优势：调压螺钉完全隐藏在阀体内部，带塑料防尘护帽，避免加工碎屑、冷却液附着导致螺钉锈蚀，同时防止人员误触改变系统压力。

四、工作机能

标准两通直动溢流逻辑：

1. 系统压力＜弹簧设定值：锥阀密封阀座，P-T 油路切断；

2. 系统压力＞弹簧设定值：油压顶开锥头，高压油从 T 口泄回油箱，限制回路最高压力，保护油泵、油缸、管路过载损坏；

3. 单向泄压结构，仅做过载保护，不可反向保压。

五、产品核心优势

1. 防尘内藏调压结构（CL 独有）适配机床、压铸、冶金多粉尘油污工况，调压机构不易脏污卡死，压力长期稳定；

2. 毫秒级快速响应无先导阀延迟，瞬间吸收液压冲击，保护高精度液压元件；

3. 大通流低压力漂移120L/min 大流量下设定压力偏移极小，大型液压主站适用；

4. 通用标准化阀孔3A-2 通用插孔，替换成本低，库存备件互通；

5. 自清洁锥面密封少量杂质不易卡阀，对油液清洁度容错性优于普通滑阀式溢流阀。

六、典型应用场景

1. 数控机床、压铸机、注塑机液压主系统过载保护；

2. 硫化机、大型液压压机压力稳压与安全泄压；

3. 工程机械、自动化重型工装高压液压回路；

4. 粉尘、切削液飞溅的车间设备（CL 防尘结构针对性适配）。

七、安装调试注意事项

1. 阀块螺纹涂抹防卡膏，锁紧扭矩严格控制 125~140N・m，防止高压渗漏或胀裂阀块；

2. 调压操作：取下防尘帽，4mm 内六角顺时针升压、逆时针降压，调好后锁紧螺母再装回护帽；

3. T 回油口必须直通油箱，禁止加装节流、背压阀，背压会造成设定压力偏移；

4. 系统油液建议 NAS8 级以上，延长锥面密封使用寿命。
