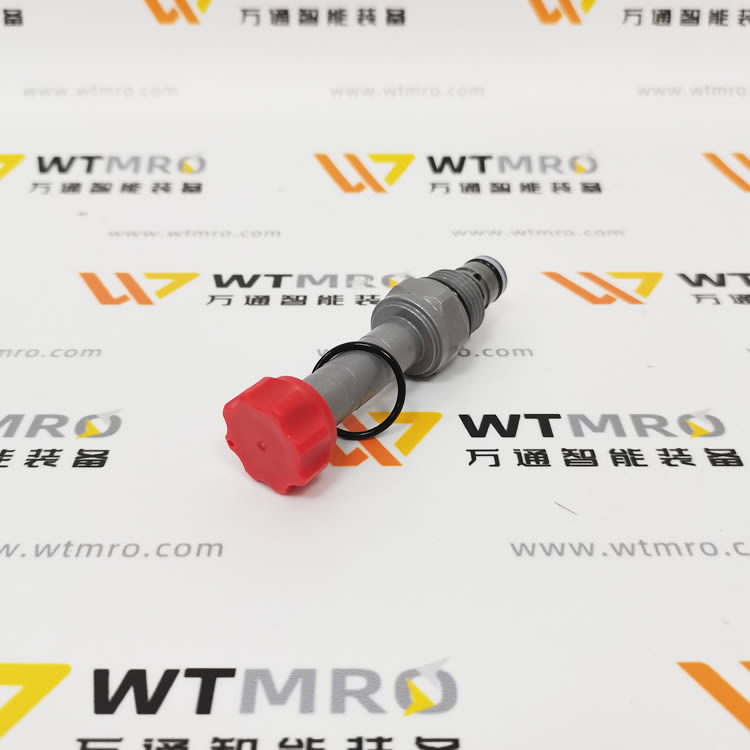

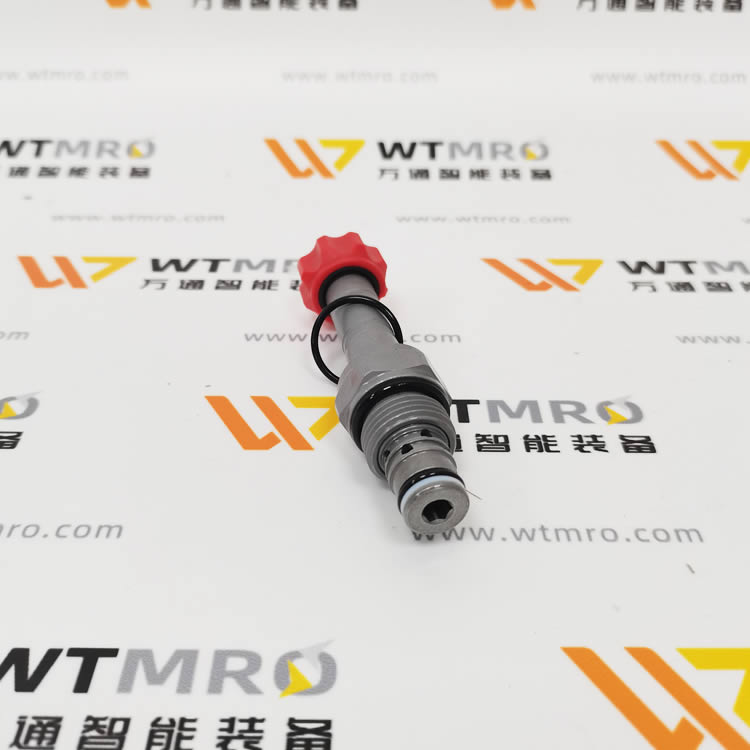

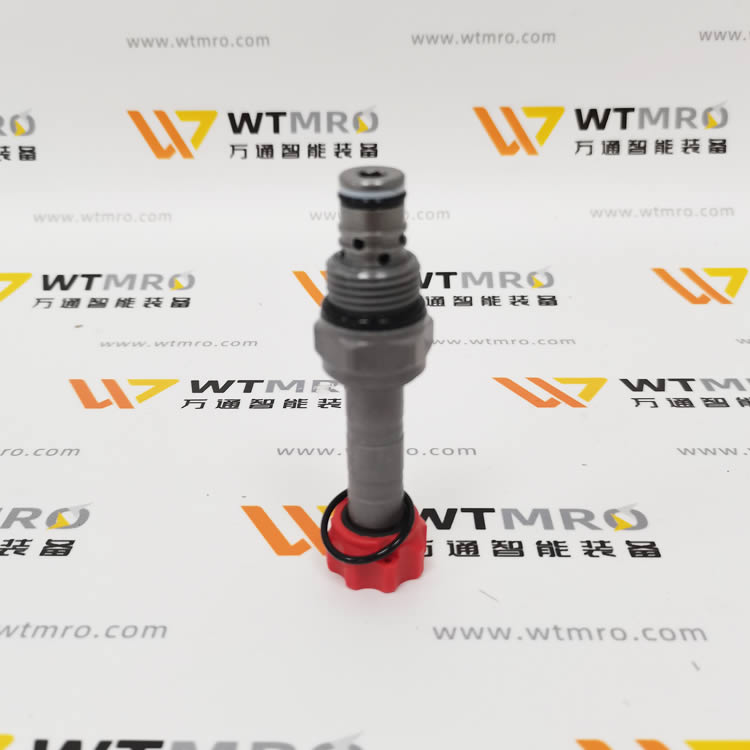

WINNER EP08W2A01N04 电磁插装球阀完整介绍

一、基础信息

• 品牌：WINNER（台湾稳胜，螺纹插装阀专业品牌）

• 完整型号：EP08W2A01N04

• 阀类型：二通二位常闭先导式电磁插装球阀，内置滤网

• 适配阀孔：标准 08W-2 插装阀孔（1/2 英寸规格）

型号分段释义

EP 08 W 2 A 01 N 04

1. EP：电磁换向插装阀系列

2. 08：08 规格阀体，适配 08W 阀腔

3. W：08W 标准阀孔型

4. 2：二通油路（油口 1、油口 2）

5. A：二位结构

6. 01：机能代码 ——断电常闭，通电导通；断电时双向截止，通电允许 2→1 流通

7. N：无手动应急顶杆

8. 04：DC24V 直流线圈电压

二、核心技术参数

1. 压力规格

• 最高工作压力：350 bar（5000 psi）

• 标准耐压 350bar，适合高压液压系统

2. 流量性能

• 额定流量：30 L/min

• 球式密封，泄漏量极低，保压性能优秀

3. 电气线圈（04=DC24V）

• 电压：DC24V

• 功耗：14.7W 持续工作制湿式电磁铁

4. 介质与温度

• 适用介质：普通液压油、润滑液压介质

• 油温：-20℃ ~ +80℃

• 内置进口金属滤网，阻挡杂质保护密封球芯

5. 安装规范

• 安装扭矩：35~42 N・m

• 阀体材质：高强度合金钢，表面黑化防锈

• 密封：丁腈 NBR，可选 FKM 高温氟橡胶

三、机能逻辑

• 失电（常态）：阀口完全关闭，油口 1、2 双向封闭，保压锁止执行元件

• 得电（DC24V）：电磁先导打开主球阀，油口 2 流向油口 1 导通，油路通行

• 无手动顶杆（代号 N），无法机械强制开阀；如需手动释放选 M 代号型号

四、核心优势

1. 内置一体式滤网进油口自带过滤，减少外部过滤器布置，防止杂质卡死球芯

2. 高压零泄漏密封金属球 + 弹性座密封，长时间保压无内泄，适合夹紧、锁模、支撑回路

3. 小型 08W 紧凑规格体积小，集成在液压油路块，大幅简化集成站布局

4. 350bar 高压耐受注塑、压铸、工程机械高压液压回路通用

五、典型应用场景

1. 注塑机锁模保压、抽芯油路锁止控制阀

2. 机床液压夹紧工装、油缸保压回路

3. 液压升降平台、举升设备下落安全截止阀

4. 自动化液压夹具、模具油缸双向保压控制

六、安装使用注意事项

1. 阀体螺纹孔涂螺纹防卡膏，严格控制 35–42Nm 锁紧扭矩，扭矩过大易撕裂阀块孔

2. 系统油液清洁度建议 NAS8 级以上，延长球阀使用寿命

3. DC24V 线圈避免长时间连续通电超 1 小时，高温工况可选低功耗线圈版本

4. 机能单向流通（通电仅允许 2→1），油路设计不可反向承压使用
