GfG GMA 41 单通道气体报警控制器完整介绍

一、基础识别信息

• 品牌：GfG（德国 Gesellschaft für Gerätebau，专业工业气体检测品牌）

• 型号：GMA 41（单通道导轨式气体控制器）

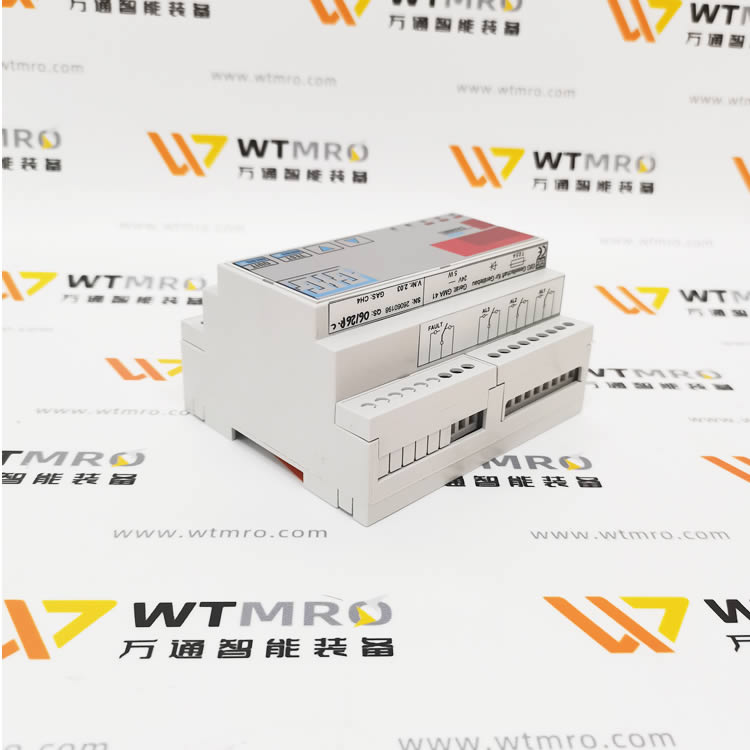

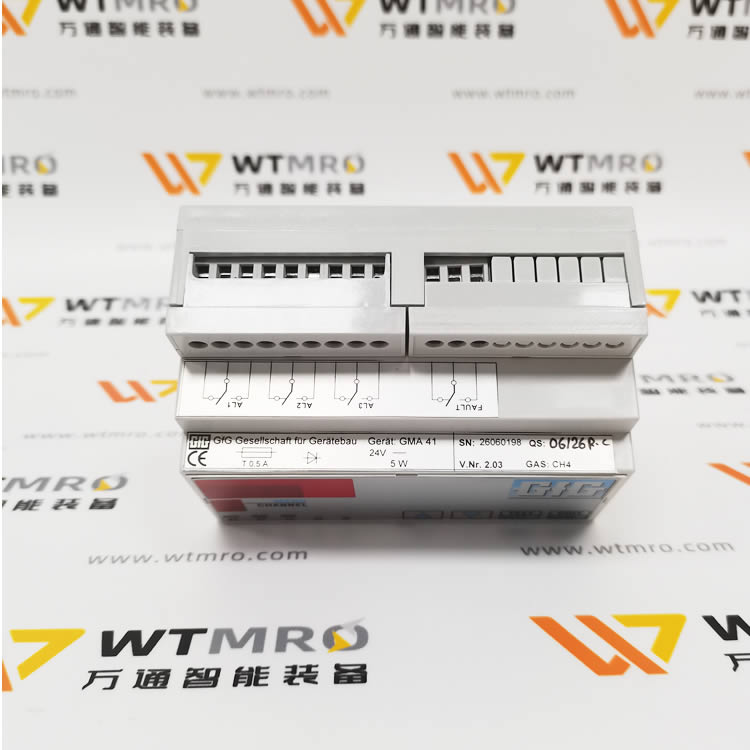

• 本机配置标签参数（图中机型）

1. 检测介质：CH4 甲烷（可燃气体）

2. 供电：DC24V，功耗 5W，内置 T0.5A 保险丝

3. 硬件版本：V.Nr.2.03

4. 输出继电器：3 级报警 AL1/AL2/AL3 + 设备故障 FAULT 共 4 路无源转换触点

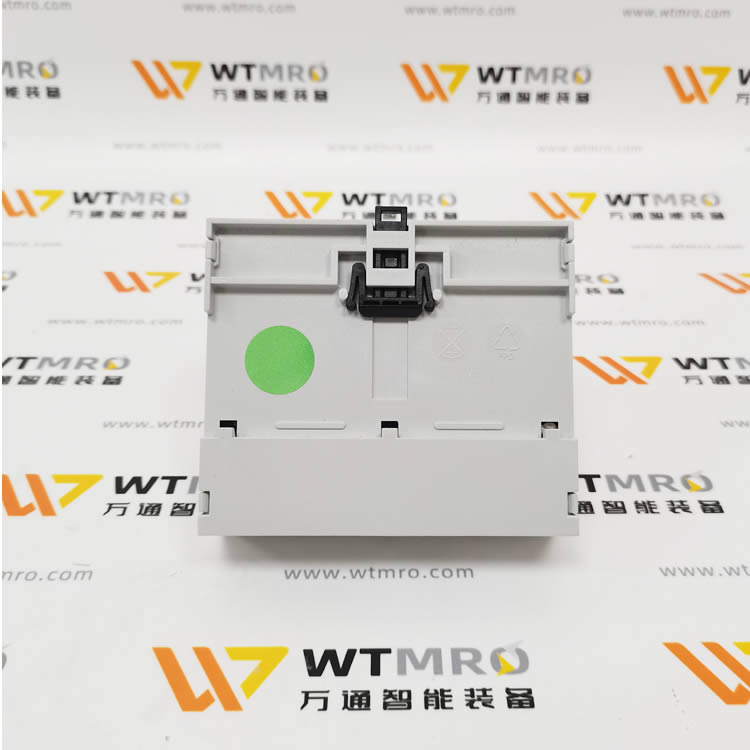

5. 安装：标准 35mm DIN 导轨安装，防护 IP20（控制柜内使用）

二、核心功能定位

GMA41 是单通道紧凑型气体控制模块，搭配 GfG CC35、CC22 等气体探测变送器组成完整固定式气体监测系统：

1. 给现场气体探头提供 24V 供电；

2. 采集探头 4~20mA/0.2~1mA 测量信号，解析气体浓度；

3. 分级触发报警继电器、输出标准模拟量；

4. 实时自检探头断线、传感器失效、硬件故障。

三、电气与测量规格

1. 供电与功耗

• 标准供电：DC 24V，整机最大 150mA（5W）

• 保险：内置 T0.5A 延时保险丝

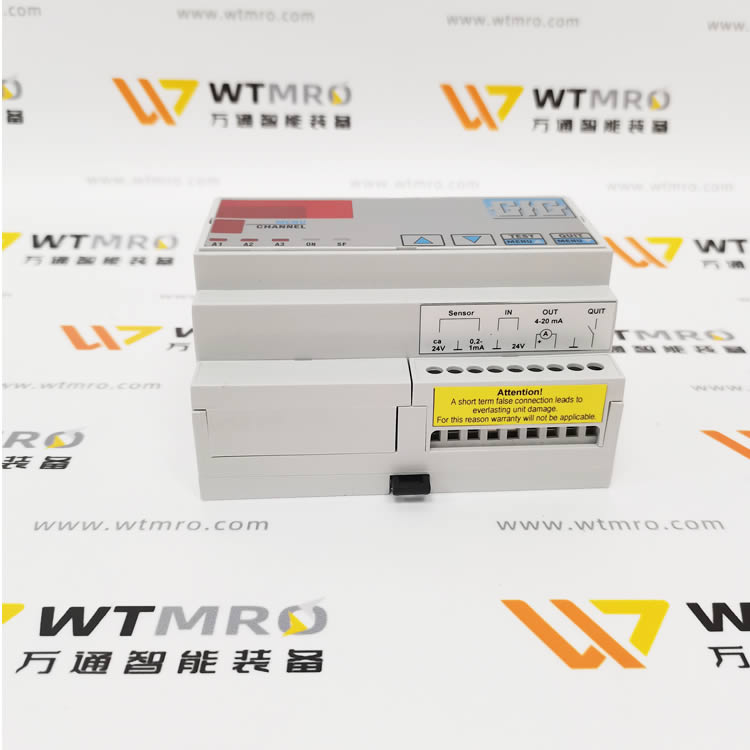

2. 信号输入（适配变送器）

• 兼容信号：4~20mA、0.2~1mA 两线制工业探头

• 支持气体类型：可燃气体（CH4 甲烷、丙烷等）、有毒气体（CO、H2S）、氧气 O₂

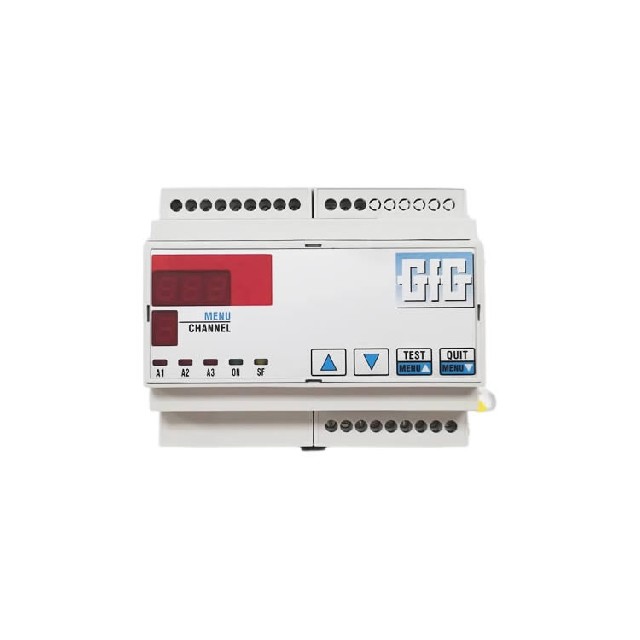

3. 显示与人机交互

• 3 位数码 LED 实时显示气体浓度；

• 状态指示灯：绿色运行灯、黄色故障灯、3 路红色分级报警灯；

• 面板按键：菜单设置、浓度校准、功能测试、报警复位。

4. 继电器输出（本机 4 路独立无源触点）

1. AL1：一级低浓度预警

2. AL2：二级中浓度报警

3. AL3：三级高浓度危险联锁

4. FAULT：探头断线、传感器损坏、控制器自身故障

• 触点规格：转换触点（常开 NO / 常闭 NC），可直接驱动声光报警器、排风扇、电磁阀、PLC 信号。

5. 模拟量输出

标配 4~20mA 变送输出，可直连 PLC、记录仪，远程上传实时气体浓度。

四、可配置报警逻辑

1. 每级报警阈值独立可调，匹配探头量程；

2. 报警延时 0~120 秒自定义，消除瞬时波动误报；

3. 报警模式可选：自锁 / 非自锁、浓度超标触发 / 低于阈值复位；

4. 峰值浓度记忆功能，记录本次开机最高气体浓度。

五、同系列型号区分

六、核心产品优势

1. 导轨模块化紧凑型设计体积小巧，直接安装在电控柜 DIN 导轨，无需独立报警箱体，节省安装空间。

2. 三级分级安全策略预警→报警→危险联锁分层输出，轻度泄漏仅提示，高浓度自动联动排风、切断燃气，兼顾生产安全与连续性。

3. 完整故障兜底监测实时检测探头供电、信号线断线、传感器老化失效，故障继电器同步上报，杜绝 “探头失效无报警” 盲区。

4. 全类型探头兼容一款控制器适配可燃、有毒、氧气全系列 GfG 变送器，备件统一，维护简单。

5. 工业宽温稳定运行工作温度范围 - 20℃ ~ +60℃，适配厂房、锅炉房、危化车间等复杂工况。

七、典型应用场景

1. 锅炉房、配电室甲烷 / 天然气泄漏监测（本机 CH4 甲烷专用款）

2. 化工车间、污水处理厂有毒气体（CO/H2S）检测联锁

3. 锂电池厂房、喷漆房可燃蒸汽浓度监控

4. 地下管廊、危化仓库气体安全报警系统

八、配套系统组成

完整监测回路：DC24V 电源 → GMA41 控制器 → CC35 甲烷探头（现场安装）控制器继电器外接：声光报警器、防爆排风扇、燃气紧急切断阀。

九、安装使用注意事项

1. 仅允许安装在室内控制柜，不可户外直接使用（IP20 防护）；

2. 探头信号线建议屏蔽双绞线，减少变频器、电机电磁干扰；

3. 每 6 个月执行一次控制器 + 探头校准，保证浓度测量精度；

4. 继电器负载不可超过触点额定容量，大功率设备需中间继电器转接。
