Kraus & Naimer A11.GBK054*01.E 完整产品介绍
一、基础识别信息
品牌：Kraus & Naimer（奥地利考纳斯奈默，全球高端工业凸轮转换开关龙头品牌）
完整型号：A11.GBK054*01.E
原厂物料编码：MAT#70054011
产品大类：A11 系列紧凑型凸轮控制开关（22mm 标准安装孔径）

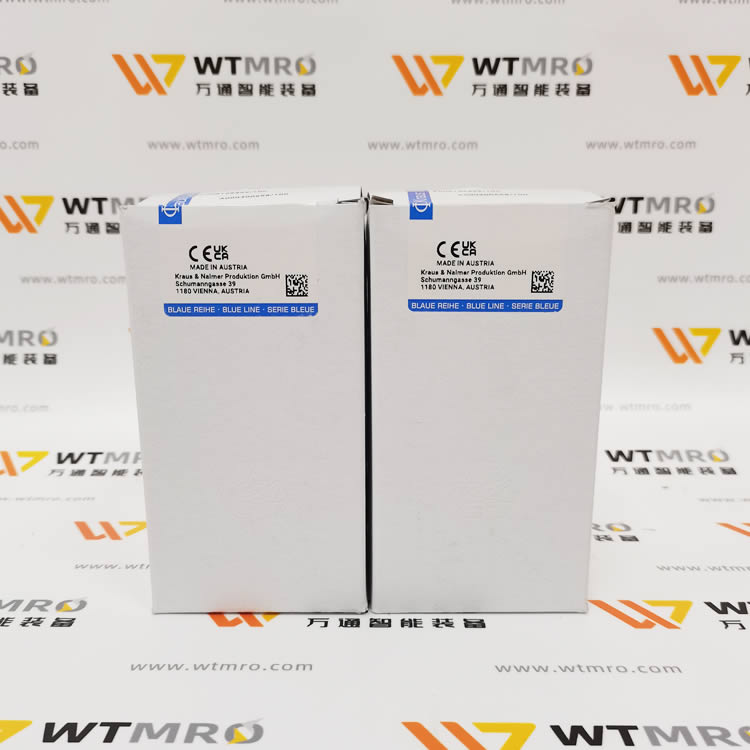

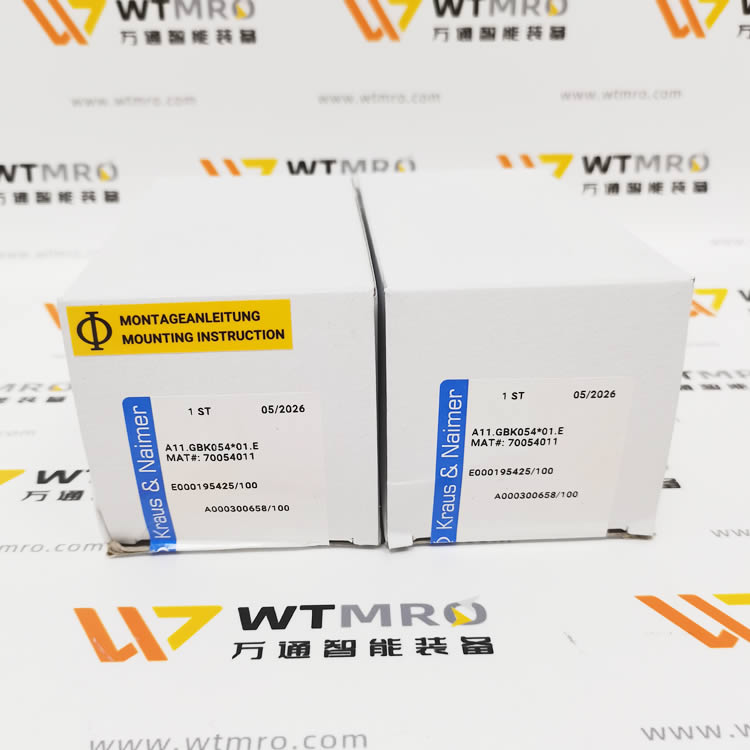

包装信息：单台包装（1 ST），出厂批次 05/2026，附带德语 / 英语安装手册（MONTAGEANLEITUNG/MOUNTING INSTRUCTION）
型号分段释义
A11：产品系列，22mm 面板开孔、10A 额定热电流紧凑型凸轮开关
GBK054：凸轮触点编程代码，定义档位数量、触点通断逻辑（GBK = 电压表 / 测量回路专用切换逻辑，054 为固定触点时序）
*01：操作手柄标准黑色塑料旋钮，无额外锁止装置
E：端子防护、接线标准版本，侧接线端子结构
二、核心电气规格参数
1. 额定载流与电压
额定热电流 Ith：10A
额定绝缘电压 Ui：690V
额定冲击耐压 Uimp：6kV
控制回路适配：AC-15 230V / DC-13 24V，适配 PLC 信号、电磁阀、指示灯控制
2. 结构与触点
触点腔体全封闭防尘结构，隔绝粉尘、油污干扰
银合金触点，百万次机械操作无氧化、接触电阻稳定
侧置螺丝接线端子，支持 1.5~2.5mm² 多股电缆，带手指防触电防护
档位逻辑：GBK054 为三相电压表专用切换档位，可依次切换测量 L1/L2、L2/L3、L3/L1 三相线电压
3. 机械与环境性能
机械寿命：≥100 万次操作循环
防护等级：面板安装 IP65（配套标准前盖），柜体内部 IP20
工作环境温度：-25℃ ~ +70℃
安装孔径：标准 22mm 工业仪表开孔，控制柜面板直接开孔安装
三、产品核心功能
三相电压表专用切换（GBK054 逻辑）无需加装中间继电器，单只开关切换三相三线系统三组线电压，配合指针 / 数显电压表实现三相电压分时巡检，简化配电柜二次回路布线。
紧凑型 22mm 安装同容量下体积更小，适配空间紧凑的 PLC 控制柜、机床操作面板、小型配电箱。
强抗工业干扰全密封触点仓，抗切削液粉尘、振动冲击，机床、风电、冶金车间长期稳定运行。
标准化模块化手柄、触点层、接线端子均可单独替换，维护备件通用性强。
四、A11 系列产品线区分
| 系列 | 安装孔径 | 额定电流 | 典型用途 |
|---|---|---|---|
| A11 | 22mm | 10A | 仪表切换、小型设备控制、电压 / 电流选择开关（本款） |
| CA11 | 30mm | 16A | 电机启停、正反转、星三角启动 |
| KG 系列 | 48/64mm | 20~315A | 主回路电源隔离、大功率负载切换 |
五、典型应用场景
高低压控制柜：三相电压表切换开关，巡检三相线电压
机床操作面板：设备模式选择、测试信号回路切换
风电 / 光伏变流器柜：二次测量回路、辅助电源切换
水处理、暖通电控箱：多通道传感器信号选择开关
测试检测设备：多路电压 / 采样通道分时切换
六、安装使用注意事项
面板开孔严格 22mm，配套原厂防水前盖才能达到 IP65 防护；
二次控制回路线缆选用屏蔽线，避免变频器电磁干扰导致电压表读数漂移；
仅用于二次测量 / 控制回路，不可直接带主动力负载通断；
接线紧固扭矩控制 1.2~1.5N・m，防止端子发热氧化；
长期潮湿工况可选 F 级密封升级版本，避免触点凝露短路。
