BENDER iso685-D完整产品手册介绍
一、基础产品信息
1. 品牌与系列
品牌：BENDER（本德尔），德国电气安全监测龙头品牌
系列：ISOMETER® iso685 通用型绝缘监测仪
型号：iso685-D（D = 自带液晶显示屏 + 实体操作按键）

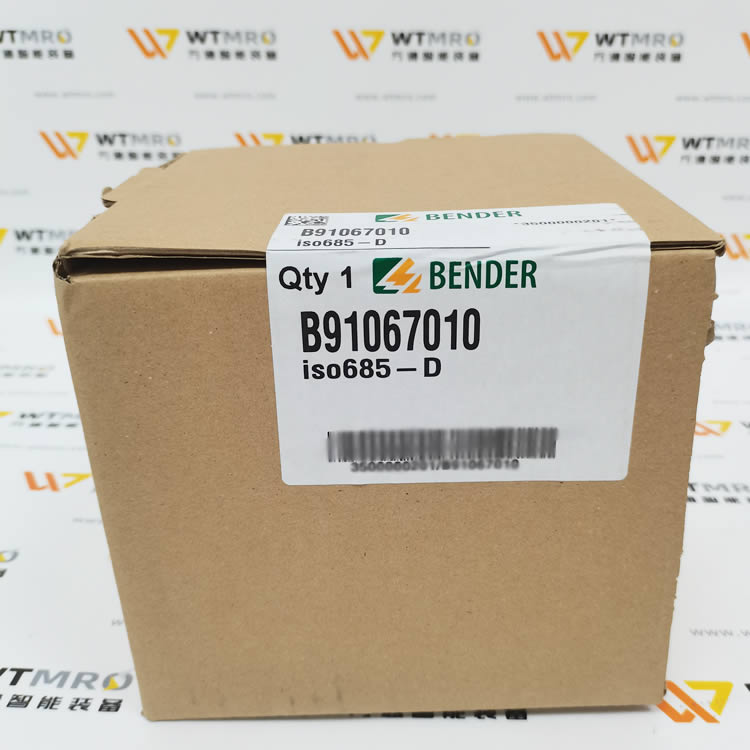

原厂物料号：B91067010（图中纸箱标签对应型号，单台包装 Qty 1）
执行标准：IEC 61557-8、EN 61557-8，专为IT 不接地供电系统绝缘监测设计
2. 型号分支区分
| 型号后缀 | 配置特点 | 适用场景 |
|---|---|---|
| iso685-D | 自带高清液晶 + 操作按键，独立使用无需外设 | 控制柜本地查看数据、现场调试（本次款） |
| iso685-S | 无显示屏，需搭配 FP200 外置操作面板 | 远程集中监控柜体，节省面板空间 |
| iso685-D-P | 内置故障定位信号发生器，直连 EDS 故障定位模块 | 多支路设备快速定位漏电支路 |
| iso685-W | 宽温抗震加固款，高低温、车载 / 船载环境 | 船舶、轨道交通、户外特种设备 |
iso685-D 采用AMP PLUS 自适应测量算法，设备在 IT 系统与保护地 PE 之间叠加微安级测量电流，实时采集系统对地绝缘电阻、分布电容、直流偏移电压：
系统绝缘正常：阻值高于报警阈值，屏幕显示 OK；
线路破皮、绝缘老化：对地电阻下降，分级触发预报警 / 故障继电器；
自动抵消长电缆、变频器带来的对地分布电容干扰，杜绝误报警；
持续监测自身测量接线，断线、松线立即报设备故障，避免监测失效。
三、完整电气 & 测量技术参数
1. 被测 IT 系统范围
直流 DC 系统：0～1000V
单相 / 三相交流 AC 系统：0～690V，频率 50～400Hz
兼容混合交直流负载（变频器、整流器、伺服直流母线）
2. 绝缘报警设置
两级独立报警阈值：1kΩ～10MΩ 可调；出厂默认 Alarm1=50kΩ（预警）、Alarm2=10kΩ（故障停机）
直流偏移电压监控：阈值 0～150V 可调，检测交流系统直流分量超标风险
3. 供电电源（宽幅通用）
供电：AC/DC 24～240V，适配工业 24V 直流、220V 交流控制柜电源
4. 通讯接口
双总线：Modbus RTU（RS485）+ Modbus TCP（以太网）
内置 Web 网页服务器：局域网电脑 / 手机直接登录，查看实时曲线、下载故障日志，无需额外上位软件
模拟量输出（可选）：0～10V / 4～20mA，绝缘电阻变送上传 PLC
5. 存储与记录
实时时钟 RTC，自带 3 天绝缘曲线记录（isoGraph 图形可视化）
事件存储：1023 条带时间戳故障 / 预警记录，支持故障溯源
周期性自动自检，上电、定时自动校验测量回路
6. 机械与环境规格
安装：标准 35mm DIN 导轨卡扣式安装
工作温度：标准款 -20℃～+55℃；W 加固款 -40℃～+70℃
防护：IP30（柜体内部使用）
尺寸：144mm（高）×90mm（宽）×72mm（深）
7. 报警输出
2 路无源继电器触点（Alarm1 预报警、Alarm2 故障报警），独立触点可分别控制声光报警器、设备急停回路。
四、面板功能（D 型带显示款独有）
127×127 像素高清液晶：实时显示绝缘阻值、系统电压、对地电容、故障代码、历史曲线；
实体按键：MENU 菜单、TEST 手动自检、DATA 数据查看、INFO 设备信息；
状态指示灯：
ON：电源运行指示灯
SERVICE：设备自检异常、测量线断线故障
ALARM1：一级绝缘预警
ALARM2：二级危险绝缘故障
五、核心功能亮点
全场景通用监测单台覆盖纯直流、单相交流、三相交流、交直流混合 IT 系统，医疗、锂电、船舶、工业设备通用，减少备件种类。
强抗干扰测量算法AMP PLUS 自动补偿长电缆对地分布电容，变频器、高频整流负载场景稳定测量，无频繁误报。
本地 + 远程双重运维自带屏幕支持现场调试；以太网 Web 服务器实现远程参数修改、曲线查看、日志导出，支持工厂集中监控。
分级安全预警两级报警区分 “绝缘老化预警” 和 “短路触电危险故障”，可设置预警仅提醒、故障直接停机，兼顾生产连续性与人身安全。
可扩展故障定位搭配 EDS440/EDS460 绝缘故障定位模块，精准定位漏电所在分路，大幅缩短检修停机时间。
断线监测兜底防护实时检测测量线缆是否松脱、断裂，一旦回路断开立即报 SERVICE 故障，防止设备失去绝缘监控。
六、典型行业应用场景
医疗行业（核心标配）手术室、ICU、麻醉设备医用 IT 隔离供电系统，保障手术过程断电不触电，符合医用电气安全规范。
新能源锂电 / 光伏锂电池化成、分容设备直流 IT 母线、光伏储能直流柜绝缘监测，防止电解液泄漏短路起火。
工业传动设备变频器、伺服电机不接地供电回路、注塑机、冲压设备隔离电源。
特种移动装备船舶甲板供电、轨道交通机车车载隔离电源、矿山井下防爆 IT 系统。
实验室高压设备直流高压测试电源、电化学实验隔离供电回路，保护操作人员触电风险。
七、安装与使用注意事项
必须接入 IT 系统母线与保护地 PE，测量线缆尽量短，避免干扰；
变频器、高频设备需配套 EMC 屏蔽线缆，降低电磁干扰；
两级报警建议分级使用：Alarm1 接声光报警器提醒运维，Alarm2 接入设备急停回路；
如需支路故障定位，搭配 EDS 系列定位模块，仅 iso685-D-P 型号内置定位信号源，普通 D 款需外接耦合器；
通讯组网时，Modbus RTU 总线末端需接入终端电阻，避免信号失真。
