Humphrey V410-39-24DC 完整产品手册介绍

一、基础信息

品牌

Humphrey（汉弗莱，美国原装气动电磁阀品牌）

完整型号释义 V410-39-24DC

1. V：支持真空工况（Vacuum），可负压吸附控制

2. 410：4 通 2 位直动式电磁阀本体系列

3. 39：线圈结构代码，DIN 微型 C 型端子、非自锁手动测试按钮

4. 24DC：24V 直流线圈供电，完整标注为 24VDC

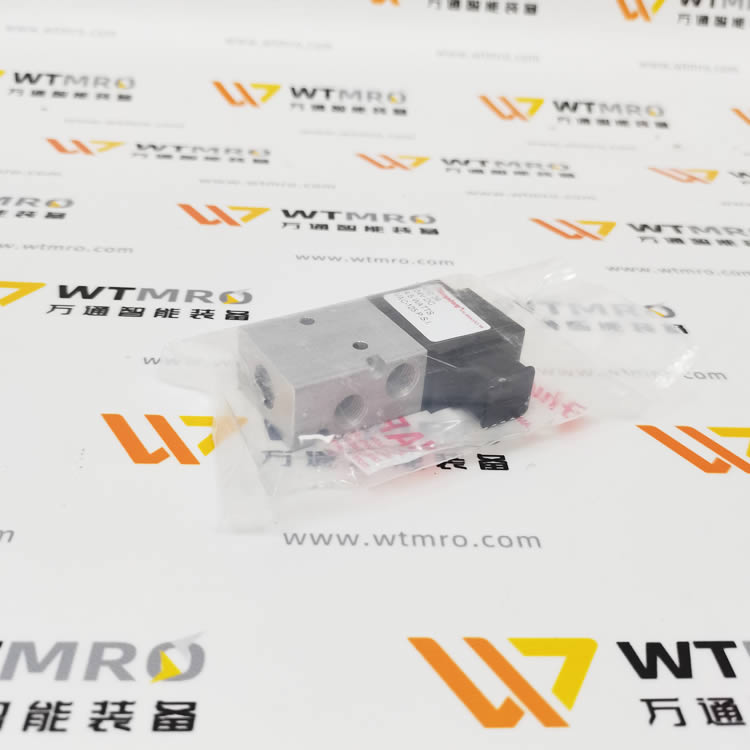

阀体定位

410 系列为4 通 2 位弹簧复位直动提动阀，宽 19mm 紧凑型阀体，和你之前查询的 V310（3 通阀）同尺寸壳体，功能区分：310 是 3 通、410 是 4 通，适配双作用气缸换向。

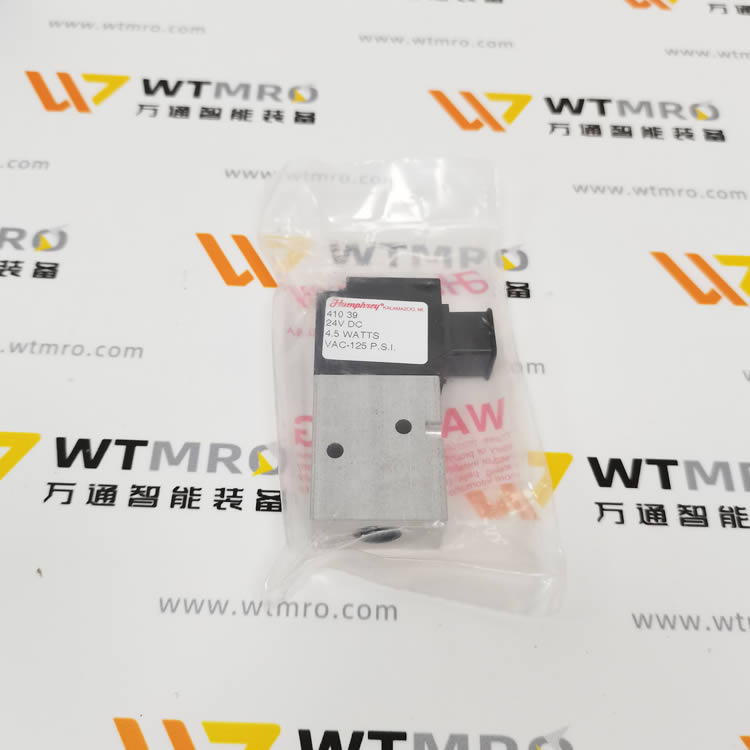

二、核心电气参数（与你实拍标签完全对应）

1. 线圈电压：24VDC，电压容许偏差 +10% /-15%

2. 线圈功耗：4.5 Watts（4.5W），连续工作制 B 级绝缘

3. 电气接口：DIN Micro C 9.4mm 直插端子（型号后缀 39 标配）

4. 手动测试：顶部红色非自锁手动顶杆，通电 / 断电均可临时触发阀体

5. 耐压测试：出厂 1750VAC 高压绝缘检测，符合 RoHS 环保标准

三、气动压力与流量规格

1. 工作压力范围：真空 (VAC) ~ 125 PSI（0~8.6bar），型号前缀 V 代表支持负压真空回路

2. 流通能力：Cv=0.15，100PSI 工况流量 10CFM（283L/min）

3. 通口螺纹：标准 1/8" NPSF 内螺纹（气源 / 气缸 / 排气四口）；可选 E 前缀型号更换 1/8 BSP 英制螺纹

4. 响应速度：直动结构，换向毫秒级，适合高频短行程气缸控制

四、结构材质与环境参数

1. 阀体：压铸铝合金，轻量化抗冲击

2. 密封件：标配 NBR 丁腈橡胶；高温 / 油性工况可定制 FKM 氟橡胶密封

3. 工作介质：干燥洁净压缩空气、惰性气体、真空负压

4. 工作温度：0℃ ~ 50℃（32℉ ~ 125℉）

5. 安装形式：管式直装（本款 410-39）；另有 S410 堆叠式、M410 汇流板底座式同系列版本

五、多功能工作模式（一阀多用）

1. 标准 4 通模式：控制双作用气缸（最常用），弹簧复位单线圈

2. 改作 3 通阀：封堵其中一个气缸口，实现常开 / 常闭真空吸附、单作用气缸控制

3. 分流 / 选择阀：双气源回路切换；搭配 QE4 快速排气阀可大幅提升气缸往复速度（你之前查询的 QE4 完美配套）

4. 2 通截止阀：封堵排气口，用作气路通断开关

六、核心优势特点

1. 真空兼容（V 前缀核心优势）普通 410 无 V 型号仅支持正压，V410 全回路密封优化，可稳定用于吸盘真空搬运、负压检测设备。

2. 紧凑型 19mm 窄阀体，多阀并排安装节省安装空间

3. 低功耗 4.5W 直流线圈，长期通电不发烫，适配自动化设备 24V 直流控制回路

4. 直动提动结构无先导气要求，低压 / 真空环境依然可靠动作，无需最低供气压力

5. 一体成型耐磨阀芯，百万次无泄漏使用寿命

七、典型工业应用

1. 自动化产线双作用小型气缸夹紧、推送、升降控制

2. 真空吸附机械手、吸盘搬运设备（V 真空型号专属场景）

3. 电子设备小型气动治具、测试工装

4. 包装机械、小型冲压工装换向控制

5. 搭配 QE4 快速排气阀组成高速气缸回路，缩短设备节拍
