Humphrey V310-39-24VDC 二位三通直动式真空电磁阀完整介绍

一、品牌简介

Humphrey（汉弗莱），美国老牌微型气动电磁阀厂商，原厂产地密歇根州卡拉马祖，主打真空、低压小型气路控制阀，广泛用于自动化、半导体、3C 设备真空吸附工位。

二、型号分段释义

V310-39-24VDC

1. V310：310 系列直动式二位三通阀，V=Vacuum 真空适配型，支持负压与压缩空气双工况

2. 39：功能代码，弹簧复位常闭型标准机能

3. 24VDC：线圈供电规格，线圈额定功率 4.5W，B 级绝缘连续工作制

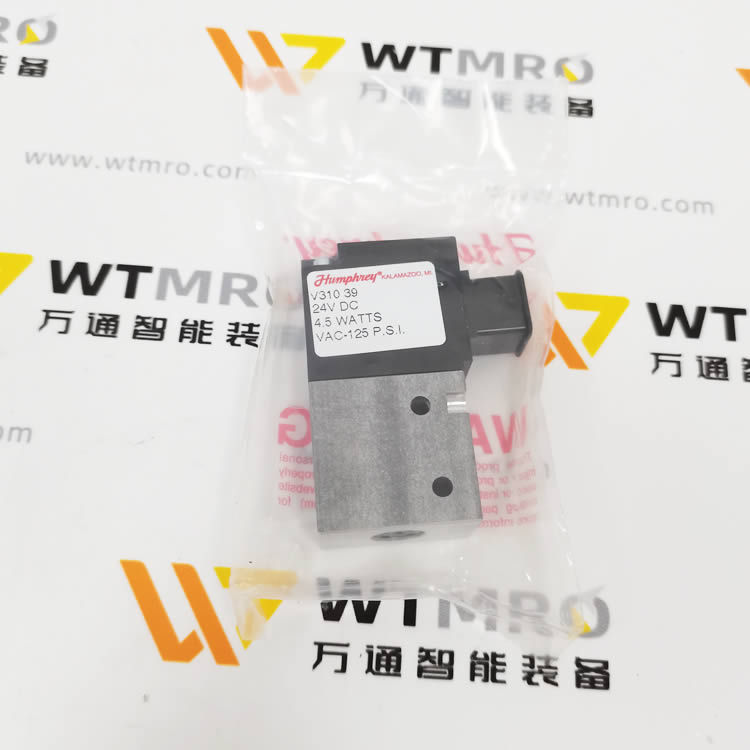

三、核心铭牌与标准技术参数

1. 压力工况

• 工作区间：28inHg 真空～125PSI（0~8.6bar），无最低启动压力限制，低压 / 真空均可稳定动作

• 耐压测试：1750VAC 高压绝缘检测，线圈绝缘可靠

2. 流体与流量

• 适用介质：干燥洁净压缩空气、惰性气体，无需润滑；气源过滤精度≥40μm

• 流通系数 Cv=0.24，100PSI 下流量约 11SCFM（311L/min）

• 响应速度：开启 12ms / 关闭 20ms，最高切换频率 600 次 / 分钟，适配高频循环工位

3. 电气规格

• 供电：24VDC，功率 4.5W，电压允许偏差 + 10%/-15%

• 接线方式：标准 DIN 方形插头（也可选 24 英寸引出导线）

• 线圈特性：密封封装，连续通电不烧毁，无交流线圈嗡嗡噪音

• 附带非锁定手动测试按钮，不通电可手动校验气路通断

4. 机械与尺寸

• 机能：二位三通、单线圈弹簧复位常闭

• 接口：3 路 1/8" NPSF 内螺纹，标准板式汇流底座安装

• 外形尺寸：2.38 × 0.75 × 1.25 inch（高 × 宽 × 深），紧凑型微型结构

• 材质：阀体阳极氧化铝；阀芯 / 弹簧不锈钢；标准密封 Buna N 丁腈橡胶，可选 FKM 氟橡胶耐油款

• 环境温度：0℃ ~ 50℃（32℉~125℉），防护等级 IP54（配标准 DIN 插头）

四、产品核心优势

1. 真空专用优化：直动提动结构，负压工况不会出现关不严、漏气问题，适配吸盘取料；

2. 宽压力兼容，同一阀可切换真空吸附、压缩气缸驱动两种气路；

3. 高频耐久设计，百万次循环无卡顿，适合流水线 24 小时连续运行；

4. 板式集成安装，多阀共用汇流板，大幅节省控制柜安装空间；

5. 低功耗 DC 线圈，发热小，长时间待机工况稳定。

五、典型应用场景

1. 自动化机械手真空吸盘取料（3C、包装、注塑设备）；

2. 半导体、电子检测设备微型负压气路控制；

3. 小型气动夹具、治具气缸换向控制；

4. 医疗仪器、实验室小型真空 / 气动执行元件；

5. 点胶、焊锡、贴膜设备微型气路通断切换。

六、安装维护要点

1. 必须配套 V310 系列专用汇流底板，接口 O 型圈防止介质泄漏；

2. 气源前端加装精密过滤器，粉尘会磨损阀芯密封缩短寿命；

3. DIN 插头拧紧扭矩控制 0.8~1.2Nm，避免水汽渗入烧毁线圈；

4. 高频重载工况建议每 6 个月拆解清理阀芯粉尘杂质。
