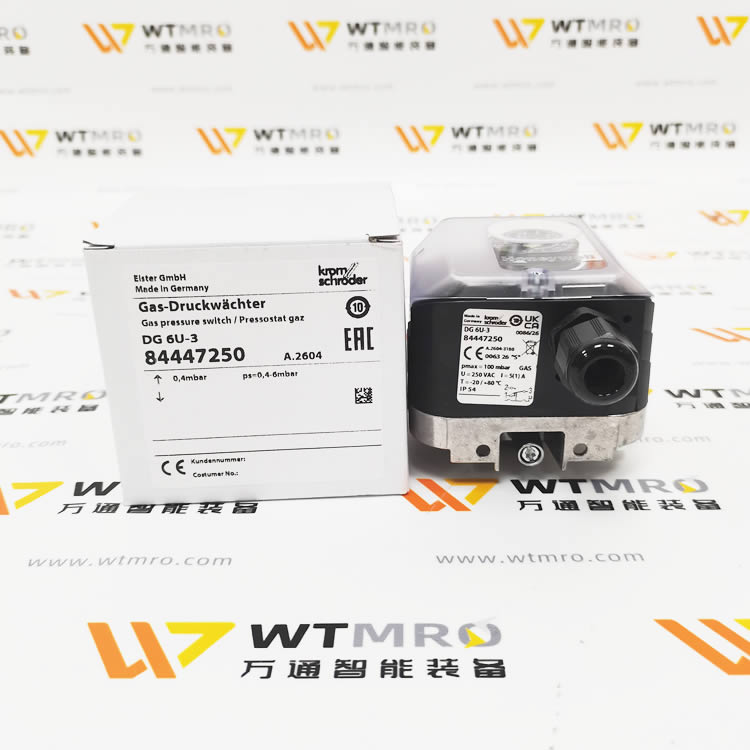

Kromschroder DG 6U-3 微压压力开关 完整介绍

一、基础信息

1. 品牌产地：德国 Kromschröder（霍科德，现归属霍尼韦尔 Honeywell），匈牙利工厂生产

2. 型号释义

• DG：燃气 / 空气膜片式压力开关系列

• 6：调节量程 0.4～6 mbar（微压档）

• U：支持上升正压、负压、差压三种触发模式

• -3：螺丝接线端子 + M16 电缆防水接头，防护 IP54

3. 净重：0.32kg

4. 执行标准：EN 1854 欧盟燃气安全认证、Class S 安全等级，支持 SIL3/PL e 安全回路，符合 EU 燃气设备法规 2016/426

二、核心技术参数

1. 压力性能

• 调节范围：0.4～6 mbar（40～600Pa）

• 最大允许承压 Pmax：600 mbar（短时耐压 2bar，不超过 15 分钟）

• 控制精度：满量程误差≤±2%

• 回差：固定微回程，适合风机风压联锁

2. 介质适配

可测：天然气、液化气、城市煤气、生物沼气、洁净空气、干燥烟气限制：差压模式仅允许空气，不可通入燃气；介质无大量油污、冷凝水、腐蚀性烟尘

3. 温度范围

• 环境温度：-15℃ ～ +80℃

• 介质温度：-15℃ ～ +80℃

• 储运温度：-40℃ ～ +80℃

4. 电气规格

• 额定电压：250VAC

• 触点容量：5A（cosφ=1）；1A（cosφ=0.6），单组 SPDT 转换触点（常开 NO / 常闭 NC 公共端）

• 接线方式：4 位螺丝端子，M16 塑料电缆防水格兰头

• 防护等级：IP54，室内工业燃烧设备通用

5. 机械接口

• 正压取压口（P+）：Rp1/4 内丝

• 负压取压口（P-）：Rp1/8 内丝

• 安装方式：背部固定支架，可垂直 / 水平 / 倒置安装（垂直安装刻度最精准）

三、产品核心特点

1. 多压力模式通用：同一款开关可切换监测风机正压、炉膛负压、风道空气差压，一台替代多款微压开关

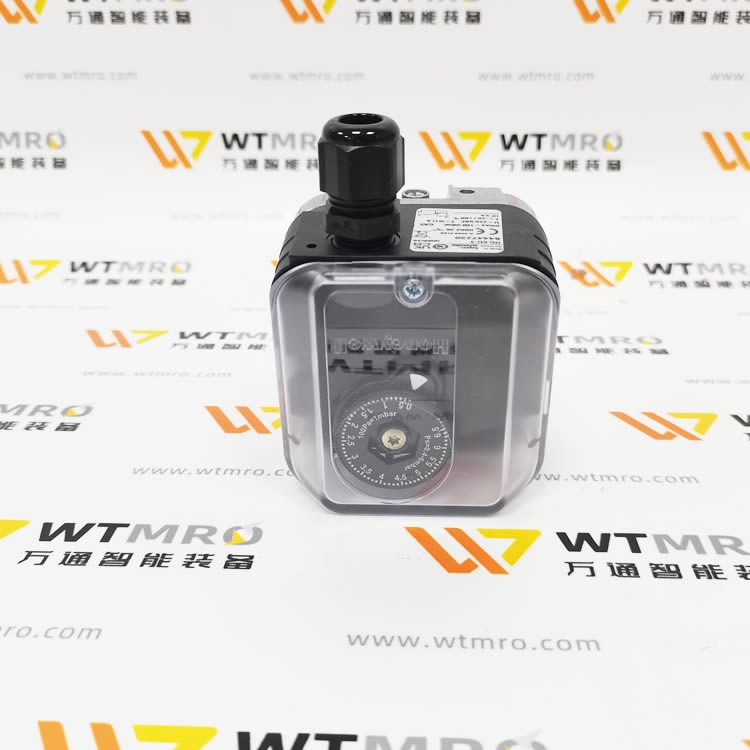

2. 前置可视调节刻度盘：透明 PC 上盖，旋转手轮直接读取设定压力，无需拆壳

3. 压铸铝底座：抗震动、抗温变，工业燃烧炉长期连续运行稳定

4. 安全认证齐全：锅炉、燃烧机强制安全元件，可用于 2 区防爆燃气管道（无需隔离放大器）

5. 内置膜片感应结构：响应灵敏，极低风压即可触发安全停机联锁

四、三种取压接线用法

1. 正压监测（风机风压 / 低压燃气）管道压力接入 Rp1/4（P+），Rp1/8（P-）堵死；压力高于设定值触点切换，常用于风机风压正常确认。

2. 负压监测（炉膛负压、烟道负压）负压管路接 Rp1/8（P-），P + 通大气；负压达到设定值动作，防止炉膛正压回火。

3. 空气差压监测（风道过滤器压差）高压侧接 P+、低压侧接 P-；仅洁净空气可用，禁止燃气差压测量。

五、典型应用场景

1. 燃气燃烧器、热水锅炉、蒸汽锅炉风机风压低压保护（最常用）

2. 热风炉、直燃机、热处理炉炉膛负压监控

3. 燃气过滤器、空气滤网压差堵塞报警

4. 小型低压燃气管路欠压安全切断联锁

5. 焚烧炉、涂装烘干线烟气压力监测
