Senseca CT500-30-0 穿心式交流电流变送器 完整介绍

一、基础信息

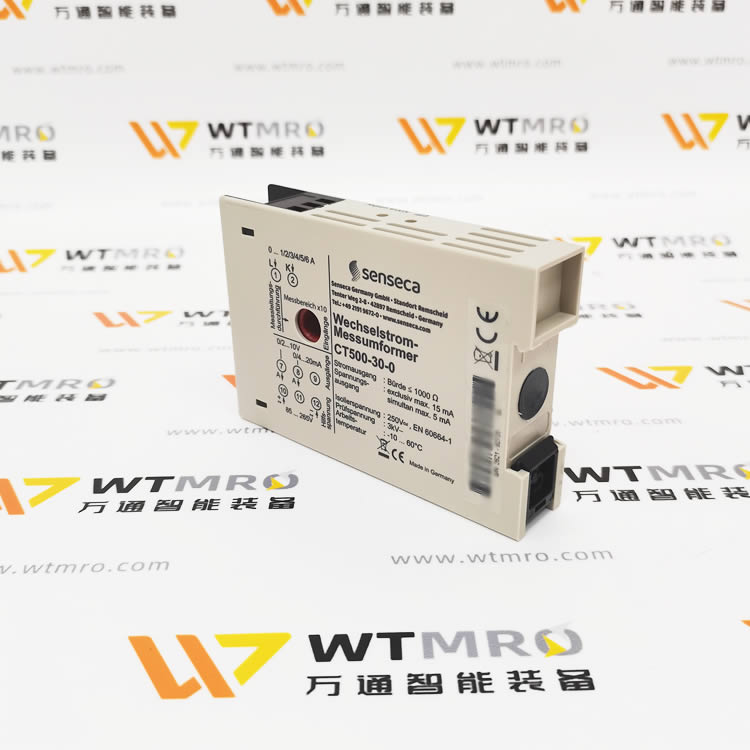

1. 品牌背景德国 Senseca（原 GHM Martens）工业信号测量品牌，CT500 系列为导轨式交流电流隔离变送器，CT500-30-0代表穿心式、额定输入 0～30A AC 标准型号Senseca。

2. 型号释义

• CT500：交流电流变送系列

• 30：穿心输入量程 0～30A AC

• 0：通用供电、标准输出配置

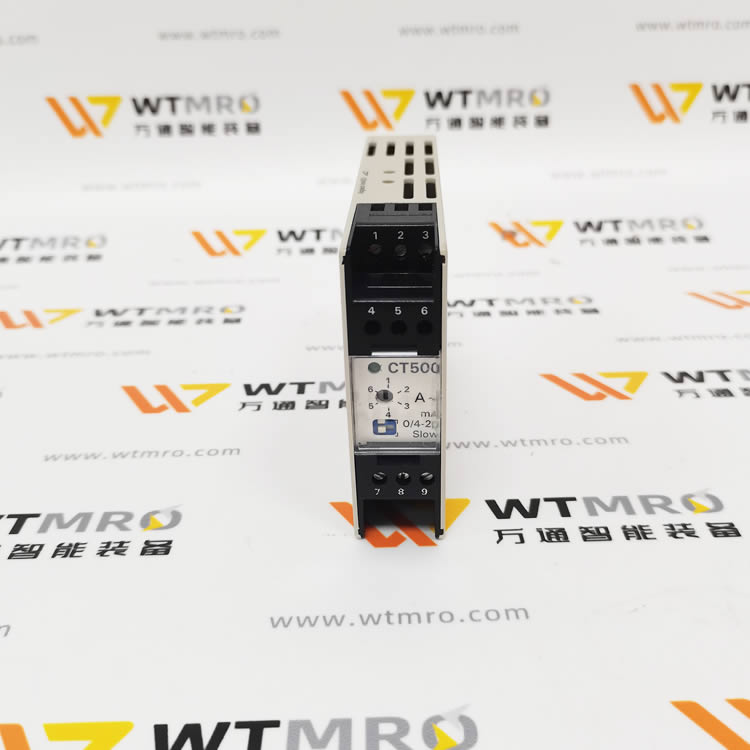

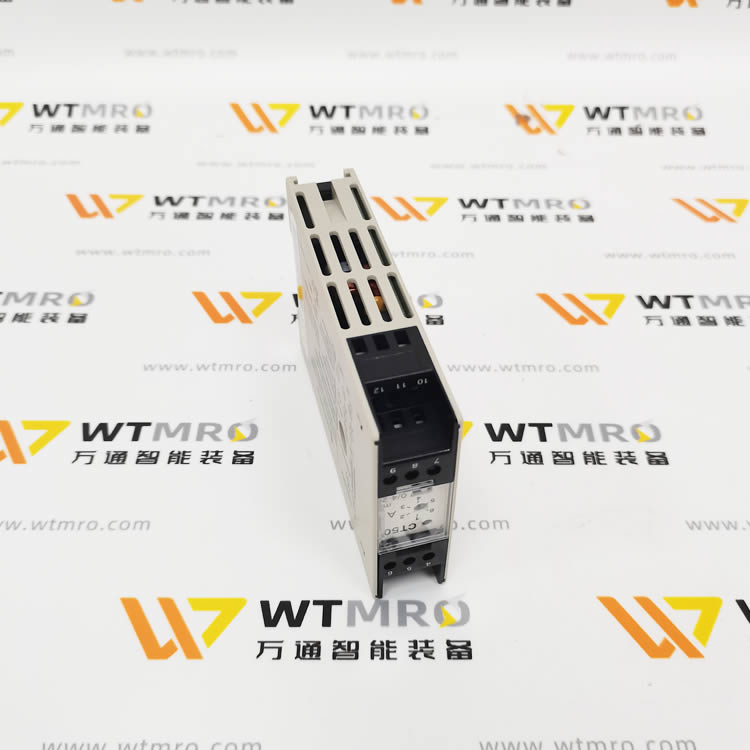

3. 安装形式标准 TS35 DIN 导轨卡扣式安装，阻燃 PC 外壳，防护 IP30，控制柜内置使用。

4. 测量原理穿心式开合磁芯 + 真有效值 True RMS 采样，适配正弦波、变频器非正弦畸变电流，输入 / 输出 / 电源三端电气隔离，抗工业电磁干扰。

二、核心电气参数

1. 输入回路（穿心式 Bushing）

• 额定测量：0～30A AC

• 短时过载：最大 90A（短时耐受）

• 穿心孔径：线缆最大外径 8mm，主线直接穿过，无需断开主回路

• 输入内阻 Ri：＜20 mΩ，压降极小不影响主回路

• 测量频率：40～2000Hz 基波，支持变频器、中频设备；铁路 16.67Hz 可定制

2. 供电电源（宽幅通用）

二选一供电，无需更改硬件：

• 交流供电：85～265V AC（适配 220V 配电柜）

• 交直流通用：10～30V AC/DC（适配 24V 工控电源）

• 整机功耗：＜3 VA

3. 输出信号（面板拨码切换）

可任选一种标准工业模拟输出，支持同时并接电压 + 电流（带负载限制）：

1. 电流输出：0/4～20mA DC；最大负载电阻≤1kΩ

2. 电压输出：0/2～10V DC；最大负载 15mA，短路保护并联使用时总负载电流≤5mA，输出线性度优异Senseca

4. 校准与精度

• 基础精度：≤0.5% FS，单点校准可达 0.2% FS

• 零点可调：±5% 量程

• 满量程可调：±35% 量程，现场适配系统量程需求

• 响应时间 T90：≤150ms；可选均值滤波模式平滑波动电流

5. 环境与绝缘

• 工作温度：-10℃ ～ +60℃

• 绝缘耐压：输入 - 输出、电源 - 输入、电源 - 输出间 AC3000V/1min 隔离

• 合规认证：CE，EN 61326-1 工业 EMC 标准Senseca

三、核心产品特点

1. 免断线穿心测量主线直接穿过磁芯孔，无需切断动力电缆，改造、加装监测无需停机。

2. 宽频真有效值测量完美适配电机、变频器、空压机等畸变电流场景，普通均值变送器测量误差大，本型号无波形偏差。

3. 双供电 + 双输出自由切换220V 柜内市电、24V 直流工控电源均可供电；4-20mA/0-10V 一键切换，兼容全部 PLC 模拟量模块。

4. 三端隔离抗干扰动力强电回路与弱电控制回路电气隔离，避免变频器、接触器干扰导致信号漂移。

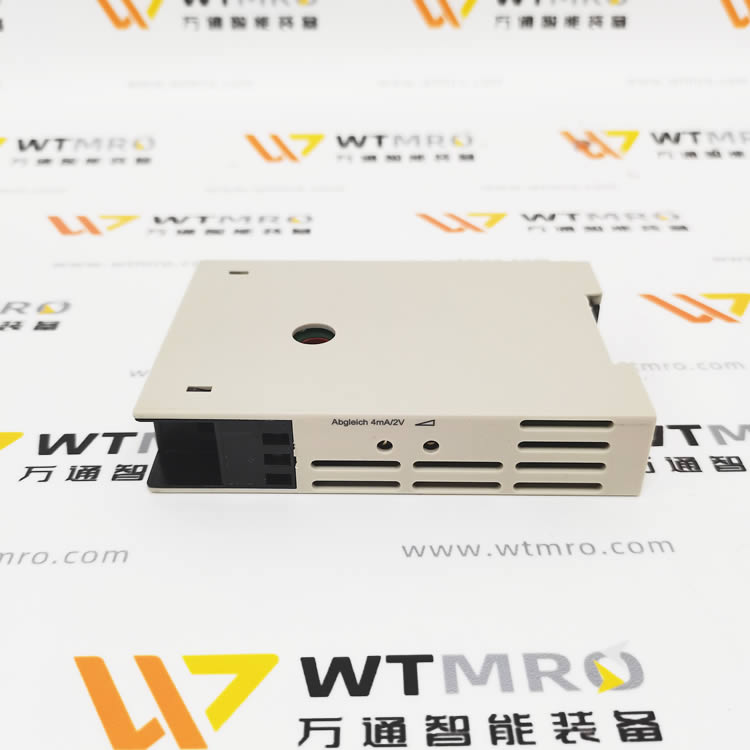

5. 现场可调零点 / 满度面板电位器校准，无需上位软件，现场快速匹配监控系统量程。

6. 紧凑导轨式设计体积小巧，密集配电柜多通道批量安装不占空间。
