MADAS MW500-A4 燃气 / 风压压力开关（马达斯，意大利原装）
一、基础简介
MADAS（马达斯）MW-A4 系列是符合 EN1854 燃气安全标准、TUV 认证的可调式气体压力开关，MW500-A4 为该系列高压量程款，用于天然气、液化气、空气、烟气压力监测，燃烧系统安全联锁保护。
二、核心技术参数
调节压力范围：100～500 mbar（10～50kPa）
最大耐受压力 Pmax：1 bar（1000mbar）
介质适配：燃气、空气、烟气等中性气体
接口螺纹：RP1/4 内丝（底部中心进气）
电气规格：250VAC，6A，50/60Hz；单组 SPDT 转换触点
防护等级：IP54
温度范围
环境温度：-15℃ ～ +60℃
介质温度：-40℃ ～ +70℃

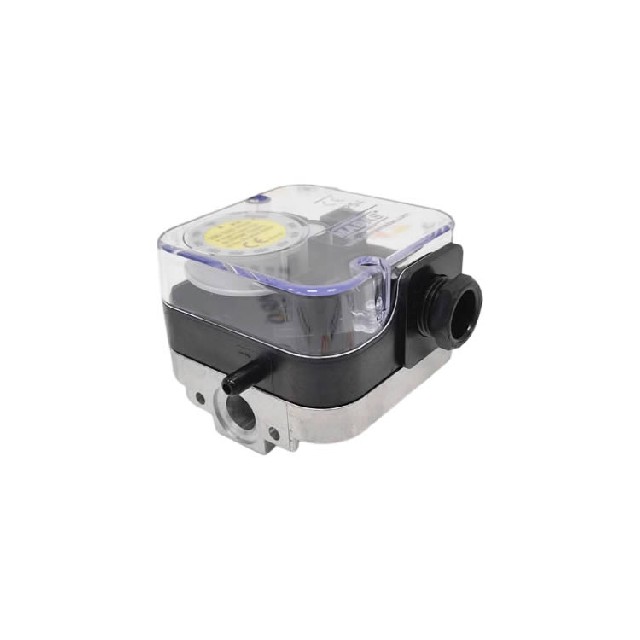

壳体：压铸铝底座 + 透明 PC 可视上盖，内置调节刻度旋钮
外形尺寸：72×57mm（标准 MW 系列统一尺寸）
三、同系列量程对照（选型参考）
| 型号 | 调节量程 | 适用场景 |
|---|---|---|
| MW3-A4 | 0.4～3 mbar | 微压、风机低压风压 |
| MW10-A4 | 2～10 mbar | 低压燃烧机风压 |
| MW50-A4 | 2.5～50 mbar | 常规低压燃气监测 |
| MW150-A4 | 30～150 mbar | 中压燃气管道 |
| MW500-A4 | 100～500 mbar | 高压燃气、增压后管路 |
四、工作原理
内部 NBR 膜盒感应气体压力，压力高于 / 低于旋钮设定值时，驱动微动开关通断 / 切换控制回路；常用于：压力异常切断燃烧器、报警、联动紧急切断阀，防止超压爆燃、欠压熄火回火。
五、典型应用场景
大功率工业燃气燃烧机：高压燃气进气压力保护
燃气蒸汽 / 热水锅炉、热风炉：高压供气安全联锁
燃气调压柜、增压泵出口：监控调压后高压燃气
直燃中央空调、热处理退火炉、焚烧炉
高压助燃风机、烟道高压烟气压力监测
