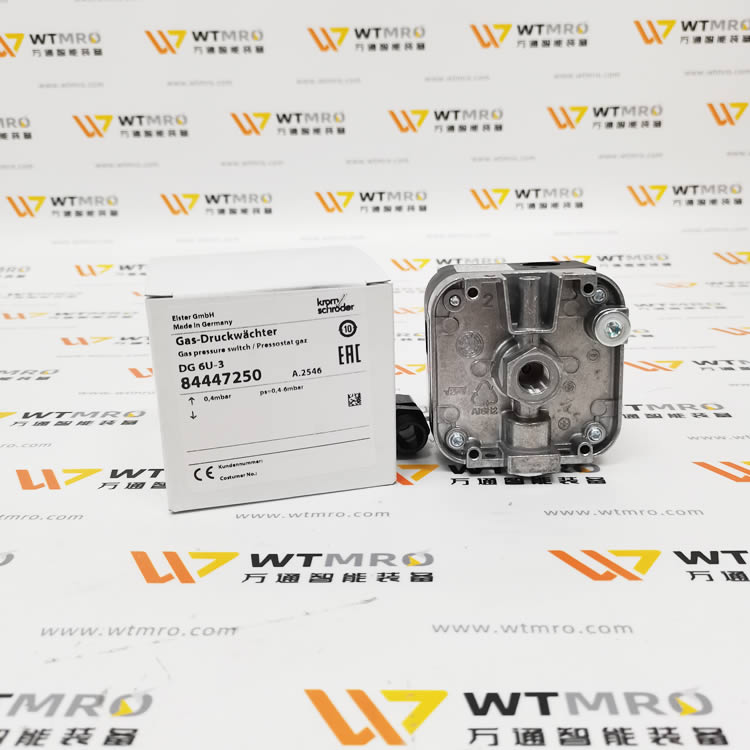

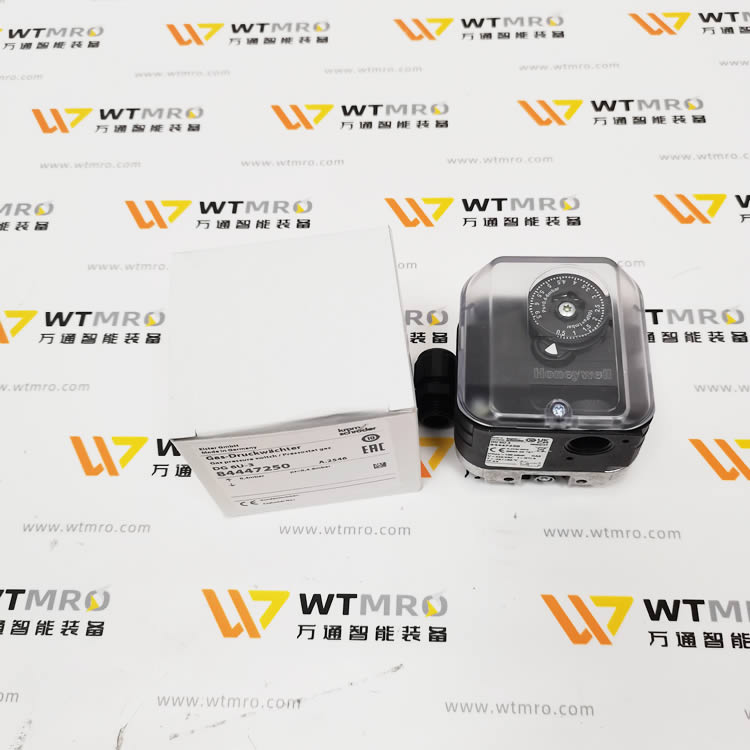

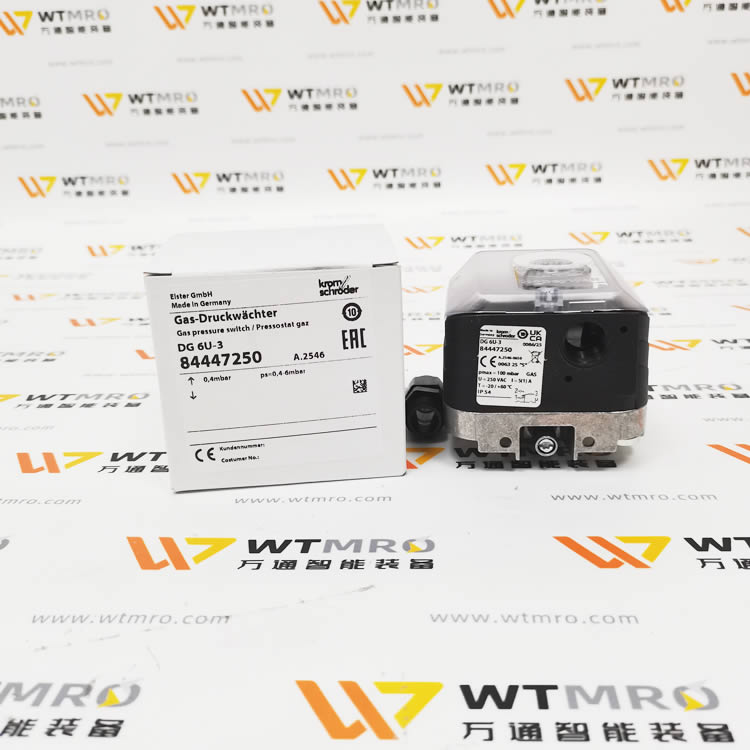

KROMSCHRODER DG 6U-3 德国霍科德燃气 / 风压压力开关

一、型号与原厂编码

• 型号：DG 6U-3

• 原厂物料号：84447250

• DG 系列：隔膜式微压监测开关，适配燃气、空气、烟气；

• 6：调节量程 0.4～6 mbar（微压 / 低风压）

• U：标准通用型，手动调节刻度手轮

• 3：标准微动开关触点，不带自锁复位

二、核心技术参数

压力规格

1. 调节动作区间：0.4 ~ 6 mbar（上升压力触发开关）

2. 允许最大承压：600 mbar

3. 适用介质：天然气、液化气、沼气、空气、烟气；差压模式仅可用空气，禁止燃气

电气参数

• 触点容量：250V AC，5 (1) A

• 接线：M16 电缆格兰头 + 螺丝端子，防护 IP54

环境与机械

• 工作温度：-15℃ ～ +80℃

• 重量：约 0.32kg

• 认证：EN1854 燃气安全认证、CE，可用于 Zone2 防爆燃气区域

三、结构与工作原理

1. 内置耐燃气橡胶隔膜，介质压力推动隔膜位移，触发内部微动开关通断；

2. 顶部调节手轮带刻度，直观设定启停压力阈值；

3. 单路开关输出，压力低于设定值断开、高于设定值接通（上升沿动作）；

4. 无硅隔膜，耐燃气腐蚀，适配燃烧机长期连续工况。

四、产品核心用途与优势

1. 风机风压监测：燃烧机、热风炉、烘箱风机低压保护，风机故障风压过低时切断燃气回路，防止熄火爆炸；

2. 燃气低压保护：监测燃气入口微压，气源压力不足时连锁停机；

3. 适配生物沼气，兼容多种工业燃气；

4. 体积小巧，燃烧机气路集成安装便捷，抗车间油雾、粉尘；

5. 微压量程 0.4mbar 起，可检测极低风机负压 / 正压，小功率燃烧器专用。

五、配套应用（匹配你清单燃烧系统配套）

1. Kromschröder 燃烧机、燃气阀组安全联锁；

2. 烘干设备、热处理炉热风风机风压监控；

3. 润滑加热系统、工业烘箱燃气低压安全切断；

4. 与 PLC、电磁阀联动，风压异常报警 + 切断燃气。

六、安装使用要点

1. 取压口接 φ6 铜管，垂直 / 水平安装均可，避免冷凝水灌入隔膜腔；

2. 调节手轮顺时针调高动作压力、逆时针调低；

3. 接线区分常开 / 常闭，安全回路建议使用常闭触点做故障保护；

4. 介质含大量水汽时增加冷凝收集杯，防止积水损坏隔膜。
