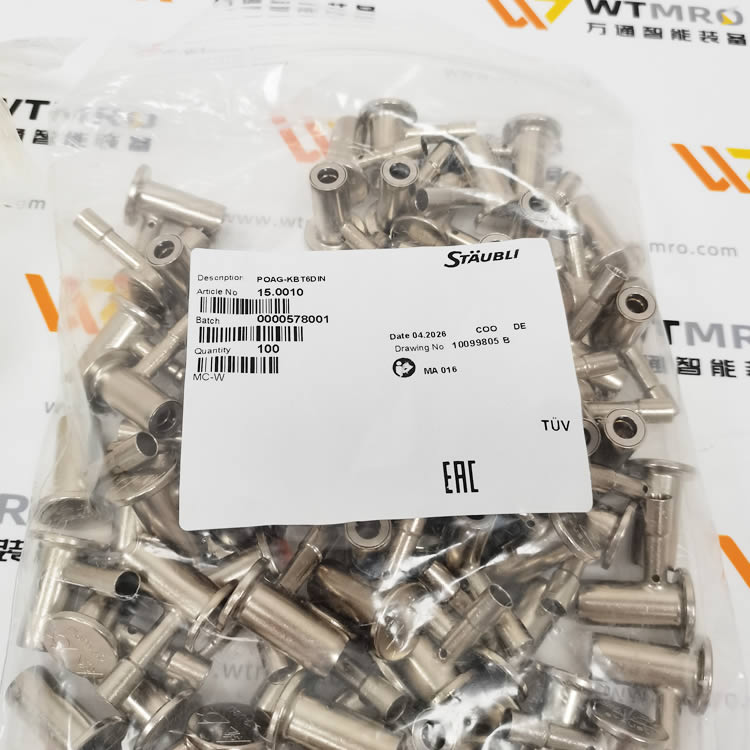

STAUBLI POAG-KBT6DIN 史陶比尔 6mm 直角等电位香蕉插座

一、型号释义

• POAG：直角弯型弹簧母座系列

• KBT6：6mm 标准香蕉插孔，Multilam 多片簧镀金触点

• DIN：遵循 DIN 42801 医疗 / 工业等电位接地标准定位：设备等电位均衡专用弯式香蕉母插座

二、核心电气 & 机械参数

1. 插孔规格：标准 Φ6mm 香蕉插孔

2. 适配线缆：4.0~6.0mm² 多股铜导线，线缆最大外径 5.9mm

3. 接线方式：压接式装配，无需焊接

4. 主体材质：黄铜基底镀镍，接触簧片镀金 Multilam，低阻抗、防氧化

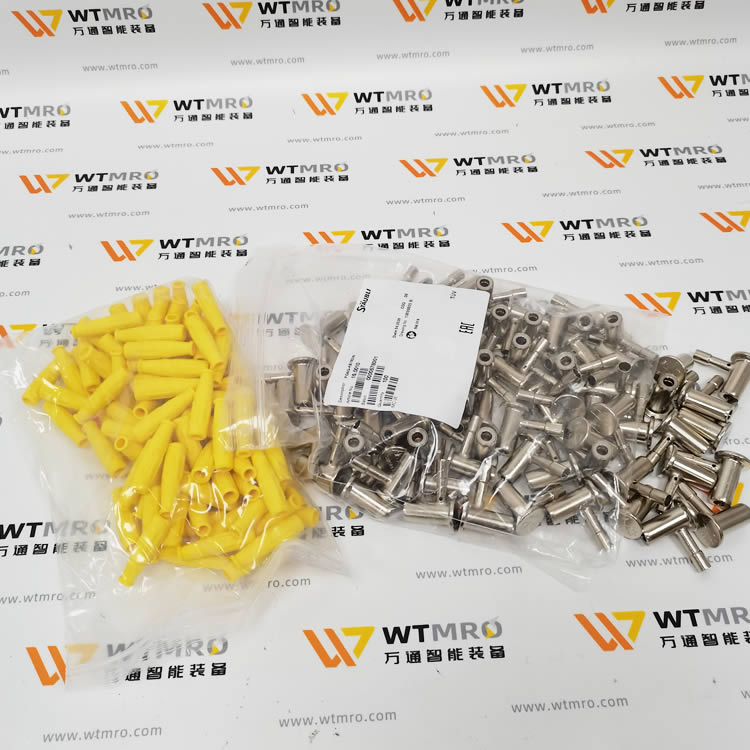

5. 绝缘护套：黄色 TPE 弹性防弯折套管，耐油、耐老化

6. 外形：90° 直角 L 型，面板法兰圆盘安装

7. 标准认证：TÜV、EAC，符合医疗 IEC60601、DIN42801 等电位规范

三、结构特点

1. Multilam 多片簧接触结构：接触电阻极低，大电流不发热，插拔百万次稳定

2. 一体式法兰圆盘，直接嵌入设备面板开孔固定，安装牢固防松脱

3. 90° 出线设计，线缆侧向引出，不占用设备正面空间

4. TPE 缓冲护套，杜绝线缆根部弯折断裂，适配机床、测试台长期震动工况

5. 防误拔锁止结构，正常拉扯不会松脱，拆卸需规范操作

四、核心用途

主打等电位均衡接地，两大核心场景：

1. 医疗设备：手术室、监护设备多点等电位连接，消除接触电位差，保障患者安全

2. 工业测试 / 液压检测设备（匹配你整套液压测力台、机床控制柜）

• Hydrotechnik 无线测力系统整机等电位接地，消除变频器、伺服共模干扰

• 液压综合测试台、气密性工装多点接地汇集

• 控制柜测试端子、仪器外壳等电位互联，稳定 WLWP 无线测力数据，避免数值跳变

五、配套与安装要点

1. 配套插头：标准 6mm 香蕉公头，黄绿双色接地测试线

2. 装配步骤：剥线→压接端子→装入插座主体→套入黄色 TPE 护套

3. 工况适配：耐切削液、液压油雾，-20℃~+80℃稳定工作

4. 布线建议：等电位线缆统一黄绿双色，单端接地抑制射频干扰
