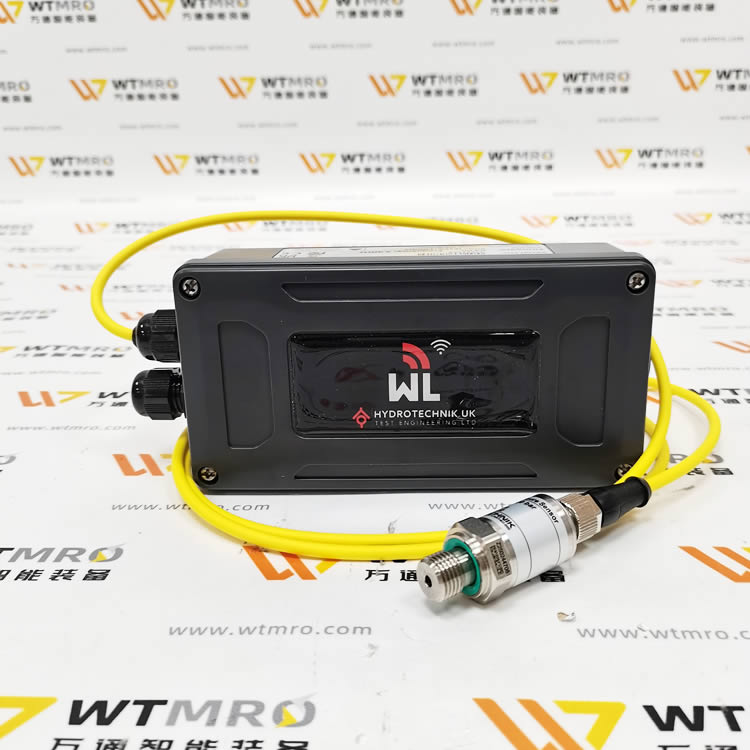

Hydrotechnik WLWP-DD-0400-S1.5 一体化无线压力测力传感器

一、型号拆解

1. WLWP：Watchlog Wireless Platform，海德泰尼克一体式无线测力单元，内置 Mantracourt T24 2.4GHz 无线发射模块

2. DD：双膜片剪切结构，抗侧向力、抗偏心偏载，适合工装夹紧、重型油缸推力测量

3. 0400：额定量程 400kN（40 吨）

4. S1.5：标配 1.5m 四芯屏蔽应变专用电缆

二、测力本体核心参数

载荷指标

• 额定测量力：400kN（压式）

• 安全过载：150% FS；破坏极限：300% FS

精度性能

• 综合线性误差 ≤0.05% FS，迟滞 ≤0.03% FS

• 低温漂合金钢弹性体，液压冲击、长时间保压零点稳定性优秀

机械结构

• 高强度合金钢主体，钝化防锈，耐液压油、切削液腐蚀

• 双膜片设计，大幅抵消单边受力带来的测量漂移，重型冲压、大型工装专用

• 内置标准 350Ω 惠斯通电桥，无线模块集成 5V 激励供电

三、内置无线发射单元参数

1. 无线通讯

• 2.4GHz 工业免费频段，CE/FCC/IC 全球认证，出口欧美设备直接合规

• 视距标准传输距离 120m，搭配外置高增益天线可达 300m

• AES128 加密传输，抗伺服、变频器、动力线缆射频干扰

• 一对多组网，单台传感器可同时对接电脑基站、PLC 模拟输出模块、手持数显

• 采样速率 1~200Hz 软件可调，兼顾静态保压与动态冲击采集

2. 供电方式（双备份）

• 内置 D 型电池仓：低功耗长期监测续航最长 5 年

• 外接 DC 5~18V：24h 连续高频测试推荐外接供电

3. 环境防护

• 整机 IP67 全密封金属壳体，防水防尘耐冷凝油雾

• 工作温度：-20℃ ~ +55℃，适配重型液压测试台、机床车间

四、配套线缆 S1.5

1.5 米四芯屏蔽应变线，屏蔽层单端接地抑制共模干扰；移动往复机构无需穿 IGUS 拖链，杜绝线缆反复弯折磨损断线。

五、配套接收系统（同系列 WLW）

1. WLW-BSUE IP67 防水 USB 接收基站：数据接收、传感器零点 / 满量程校准、数据记录

2. T24-AO1 模拟输出模块：4~20mA/0~10V 信号直送控制柜 PLC

3. T24-HS 手持数显：现场实时读取 40 吨级推力、夹紧力

4. Watchlog / T24 Toolkit 软件：实时曲线、CSV 存储、多点线性校正

六、核心优势

1. 一体式集成：测力弹性体 + 无线发射模块合二为一，省去分体采集器装配，布线极简；

2. DD 双膜片抗偏载，40 吨大吨位重型油缸、大型冲压工装测量稳定；

3. IP67 工业防护，可直接放置油污、潮湿重型测试工位；

4. 无线传输替代有线，旋转 / 长行程滑台消除拖链线缆损耗故障；

5. 电池 + 外接电源双供电，停机仍可持续记录载荷；

6. 全套国际无线认证，整机出口北美、欧洲无需整改。

七、典型应用场景

1. 重型液压综合测试台主油缸推力、大型液压工装压紧力无线监测；

2. 大型机床冲压工位、重型夹具夹紧力长期数据采集；

3. 大型气密性检测设备高压密封工装压紧力测试；

4. 重型润滑泵站、液压加载设备负载测力监控。
