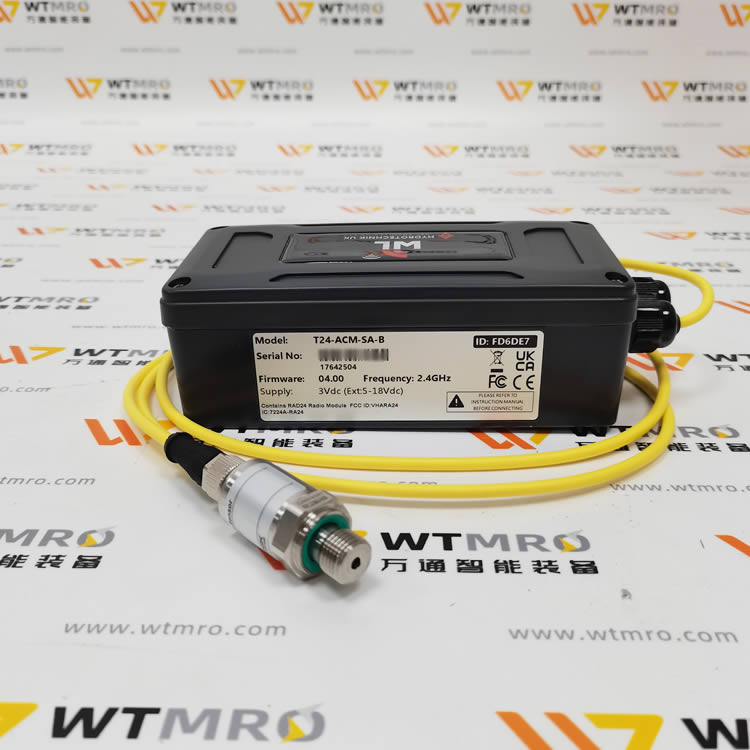

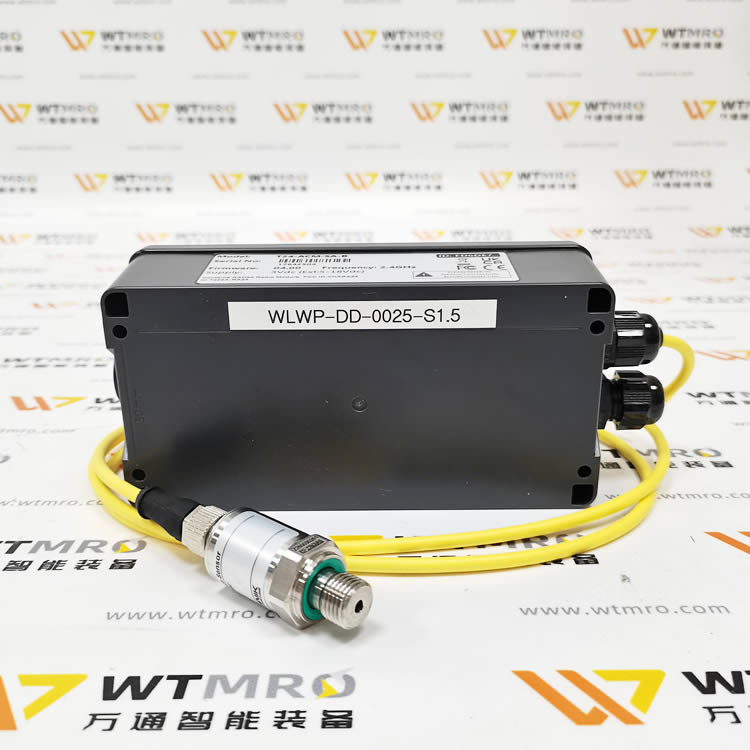

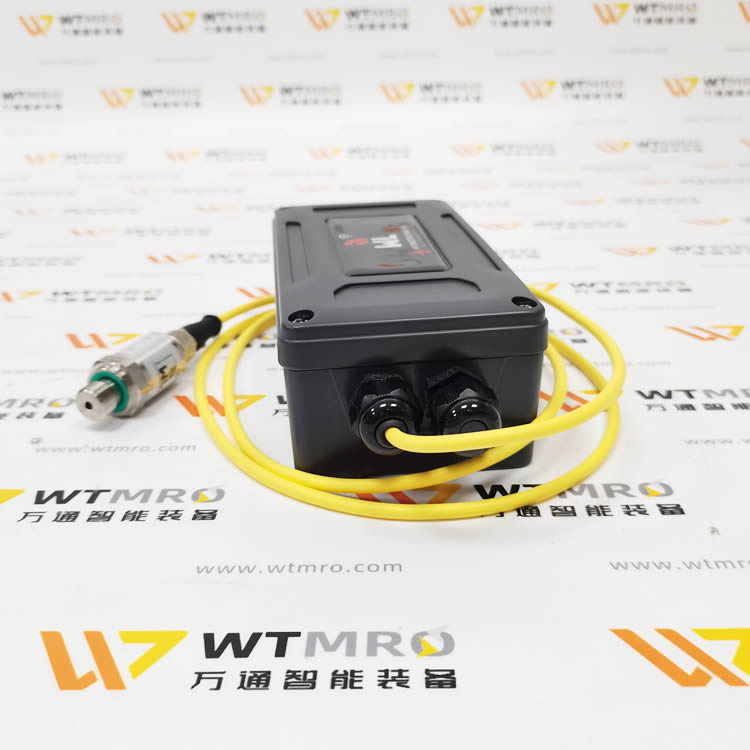

Hydrotechnik WLWP-DD-0025-S1.5 一体化无线测力传感器

一、型号完整释义

• WLWP：Watchlog Wireless Platform，海德泰尼克一体化无线测力总成，集成测力本体 + Mantracourt T24 2.4G 无线发射模块

• DD：Dual Diaphragm 双膜片剪切结构，抗偏载、抗侧向力，工装夹紧、小型油缸推力专用

• 0025：额定量程 25kN（2.5 吨）

• S1.5：配套原厂 1.5m 四芯屏蔽应变信号线

二、测力本体核心参数

1. 载荷规格

• 额定量程：25kN 压向测力

• 安全过载：150% FS；破坏载荷：300% FS

2. 测量精度

• 综合线性误差：≤0.05% FS，迟滞≤0.03% FS

• 低温漂设计，液压冲击、间歇夹紧工况零点稳定

3. 机械结构

• 高强度合金钢，表面钝化防锈，耐受液压油、切削液

• 双膜片结构，抵消单边偏心受力，适合小型工装单侧压紧测量

• 内置标准 350Ω 惠斯通电桥，模块自带 5V 激励供电

三、内置 T24 无线发射单元参数

1. 无线通讯

• 2.4GHz 工业免许可频段，CE/FCC/IC 全球认证，出口欧美整机合规

• 视距传输 120m，搭配外置天线可达 300m；AES128 加密抗变频器、伺服干扰

• 一对多组网，单只传感器可同时给 PLC 模拟模块、手持数显、电脑基站上传数据

• 采样速率 1~200Hz 软件可调，静态监测 / 动态冲击测试均可适配

2. 双供电模式

• 内置 D 型电池仓：低功耗静态监测续航最长 5 年

• 外接 DC5~18V：高频动态、24h 连续采集优先外接供电

3. 防护与环境

• 整机 IP67 全密封金属外壳，防水、防尘、耐油雾冷凝

• 工作温度：-20℃ ~ +55℃，适配机床车间、液压测试台、润滑泵站

四、配套线缆 S1.5

1.5 米专用四芯屏蔽应变线缆，屏蔽层单端接地，抑制伺服、动力线缆共模干扰；移动往复工装无需穿 IGUS 拖链，彻底避免线缆拖拽磨损断线。

五、配套接收系统（同 WLW 系列）

1. WLW-BSUE IP67 防水 USB 接收基站（你清单配套型号）：负责数据接收、传感器零点 / 量程校准

2. T24-AO1 模拟量输出模块：输出 4–20mA/0–10V 接入 PLC 控制柜

3. T24-HS 手持数显：现场实时读取夹紧力、推力数值

4. T24 Toolkit/Watchlog 软件：曲线记录、数据导出、多点线性校正

六、产品核心优势

1. 一体化集成：测力传感器 + 无线发射一体，省去分体式 T24-ACM-SA 外加测力传感器的装配工序，布线极简；

2. DD 双膜片抗偏载，小型工装、小吨位油缸偏心受力测量不漂移；

3. IP67 工业密封，可直接放置油污潮湿测试工位使用；

4. 无线传输替代有线，往复滑台、旋转工装消除拖链内线材磨损故障；

5. 电池 / 外接电源双备份，停机检修仍可持续记录载荷数据；

6. 全套国际无线认证，设备出口北美、欧洲无需整改无线合规。

七、典型应用场景

1. 小型液压测试台油缸推力、低压工装压紧力无线监测；

2. Woerner 润滑分配器低压输出压力、小型油泵负载测力；

3. 数控机床小型夹具、气动工装夹紧力采集；

4. 气密性检测设备微型密封工装压紧力长期数据记录；

5. 自动化小型线性滑台、旋转测试机构移动测力。
