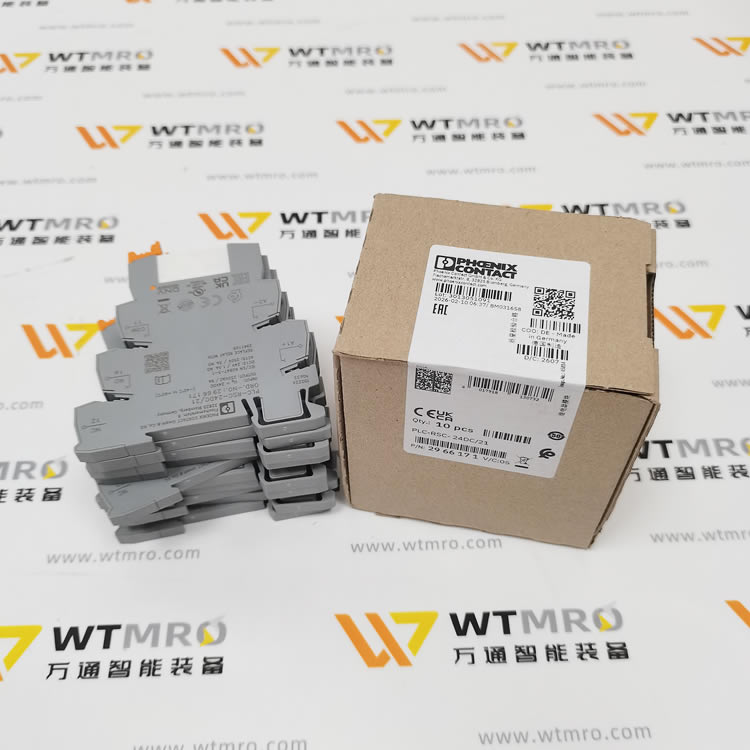

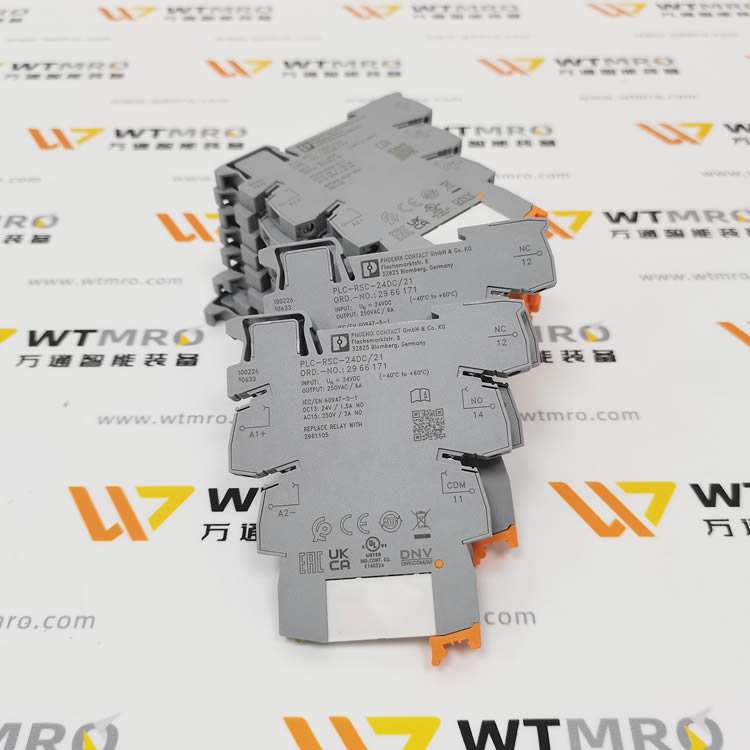

PHOENIX CONTACT PLC‑RSC‑24DC/21（菲尼克斯 24VDC 单转换触点继电器模块）

品牌：PHOENIX CONTACT（菲尼克斯电气，德国）型号：PLC‑RSC‑24DC/21 类型：PLC‑INTERFACE 系列超薄继电器模块（底座 + 插拔式继电器）

一、型号含义

• PLC：PLC‑INTERFACE 系列

• RSC：Relay, Screw, Compact（继电器、螺钉接线、紧凑型）

• 24DC：线圈额定电压 DC24V

• /21：1 路转换触点（SPDT）

二、核心参数（输入 / 线圈侧）

• 额定电压：24 V DC

• 电压范围：20.2 … 33.6 V DC

• 典型电流：18 mA @24V

• 功耗：0.22 W

• 保护：反极性保护、续流二极管

• 指示：黄色 LED（通电亮）

• 响应时间：≈8 ms

• 释放时间：≈10 ms

三、输出 / 触点参数

• 触点形式：1 转换触点（1NO+1NC）

• 触点材料：AgNi（银镍）

• 最大切换电压：250 V AC/DC

• 最大切换电流（阻性）：

• AC250V：6 A

• DC24V：6 A

• 最小负载：10 mA @12 V

• 机械寿命：2×10⁷次

• 电气寿命（6A/250VAC）：≈10⁵次

四、机械与环境

• 安装：DIN 导轨 NS 35/7.5

• 接线：螺钉端子

• 宽度：14 mm（超薄）

• 防护：IP20（底座）

• 工作温度：-40℃ … +60℃

• 绝缘耐压（线圈 / 触点）：4 kV AC，1 min

五、结构与特点

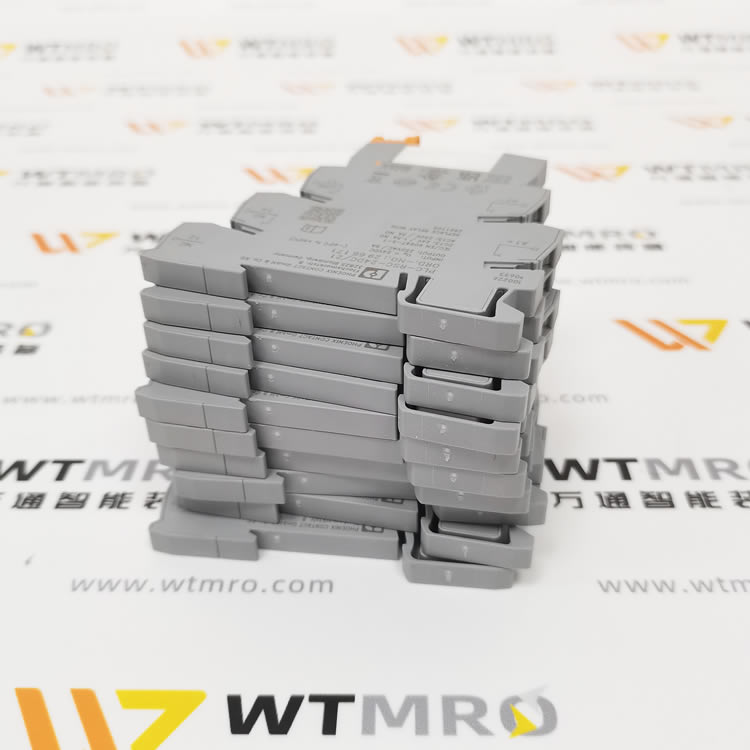

1. 超薄省空间：14 mm 宽度，密集安装

2. 安全隔离：线圈与触点强化绝缘（4 kV），可隔离强弱电

3. 插拔式维护：继电器可单独拔换，无需拆线

4. 低功耗：仅 0.22 W，适合 PLC 直接驱动

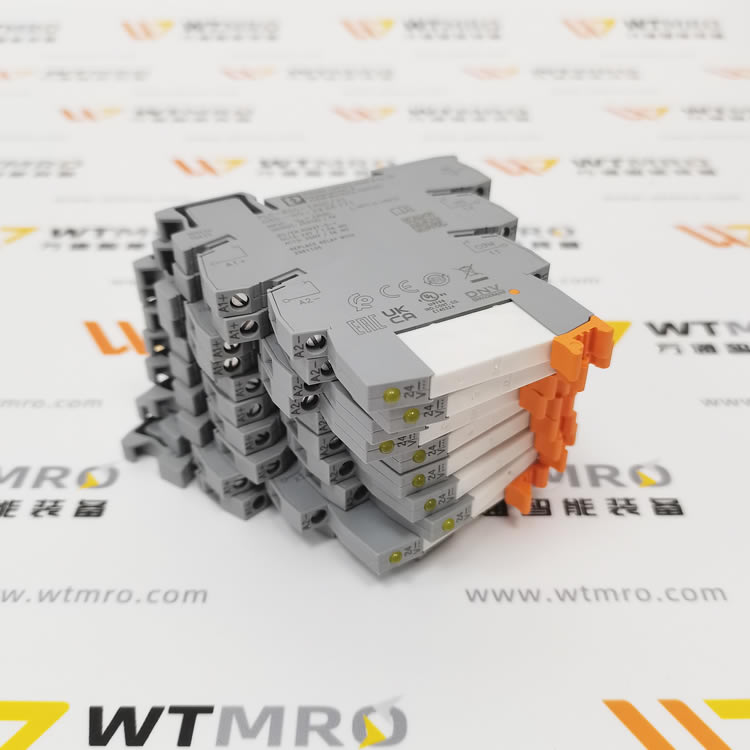

5. LED 指示：线圈通电一目了然

6. 抗干扰：集成续流与反极性保护，抑制浪涌

六、典型应用

• PLC 输出放大 / 隔离（24V→220V）

• 驱动接触器、电磁阀、指示灯、加热器

• 强弱电隔离、控制回路与负载回路分离

• 自动化控制柜、楼宇控制、机械设备
