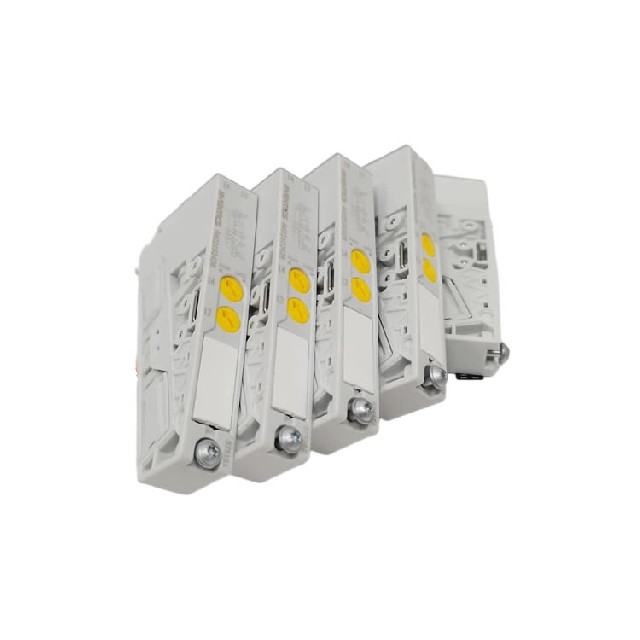

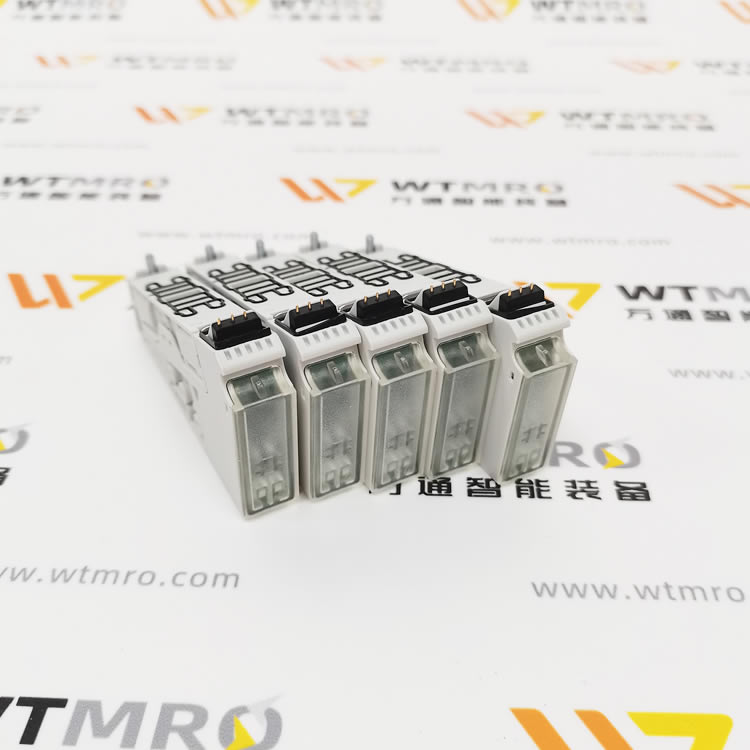

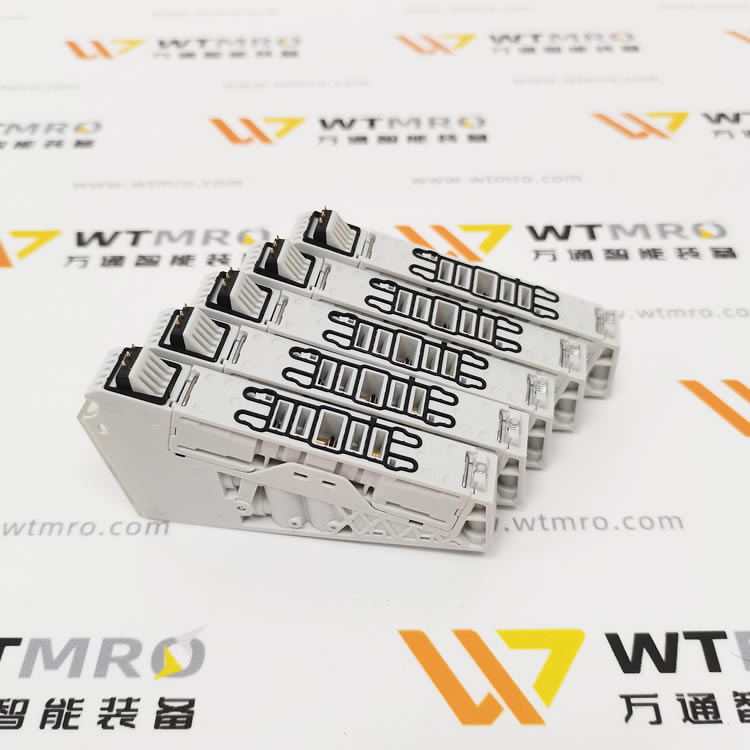

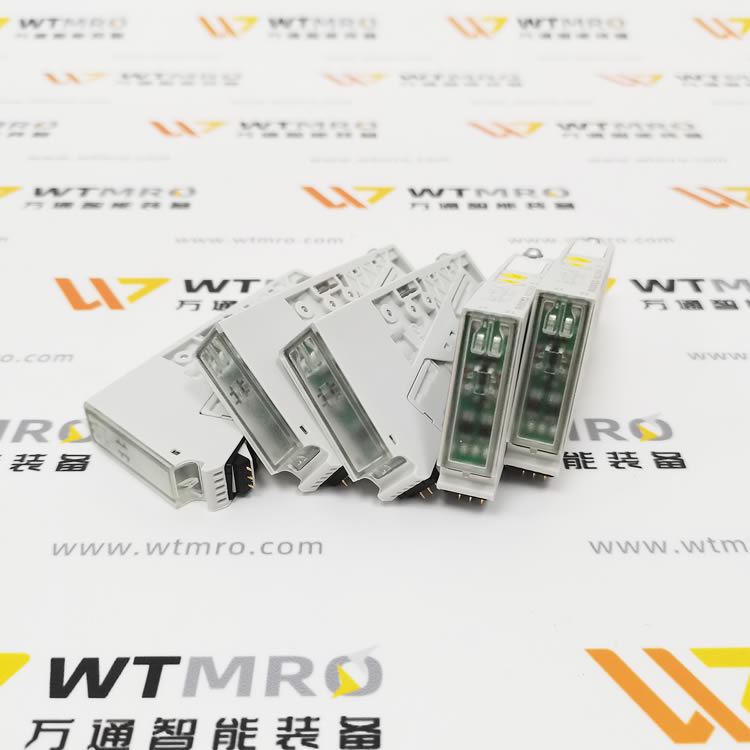

AVENTICS R422102426（AV03 系列 5/2 二位五通单电控电磁阀）

品牌：AVENTICS（安沃驰，Emerson 旗下）型号系列：AV03（超紧凑微型阀岛）型号全称：AV03-5/2AS-VT00-024VDC-LOC

一、型号解析

• AV03：超紧凑小型阀岛系列

• 5/2：二位五通换向阀

• AS：单线圈、弹簧复位

• VT00：标准型，无特殊功能

• 024VDC：DC24V 供电

• LOC：带锁定式手动操作按钮

二、核心参数

• 功能：5/2 二位五通，单线圈、弹簧复位

• 工作压力：-0.9 … 10 bar（真空～10 bar）

• 控制压力：3 … 8 bar

• 额定流量 Qn：300 L/min（6 bar、20℃）

• 电压：DC24V ±10%

• 功耗：0.55 W / 线圈（低功耗）

• 响应时间：开 8 ms / 关 8 ms（超快）

• 密封：软密封（Soft Seal），低泄漏

• 结构：滑阀、正重叠

• 连接：底板安装（阀岛式）

• 手动操作：锁定式（可机械保持）

• 防护等级：IP65（带接头）

• 温度范围：-10℃ … +60℃

• 介质：压缩空气（≤40 μm，含油量 0–5 mg/m³）

• 重量：约 48 g

三、结构与特点

1. 超小体积、大流量：AV03 系列宽度仅 10 mm，流量达 300 L/min，密度极高

2. 极快响应：开关各 8 ms，适合高频、高速动作（如电子、3C）

3. 低功耗长寿命：0.55 W，软密封滑阀，寿命长、泄漏低

4. 外部先导：适配阀岛集中排气，易集成、易维护

5. 锁定手动按钮：调试 / 维护可机械锁定，安全可靠

6. IP65 防护：可用于粉尘、潮湿环境

四、典型应用

• 单作用 / 双作用气缸控制（夹爪、移栽、升降）

• 高频、高速小型自动化（3C、电子、半导体、精密装配）

• 空间受限、多阀密集安装（阀岛堆叠）

• 真空 + 正压切换、小型气动测试工位
