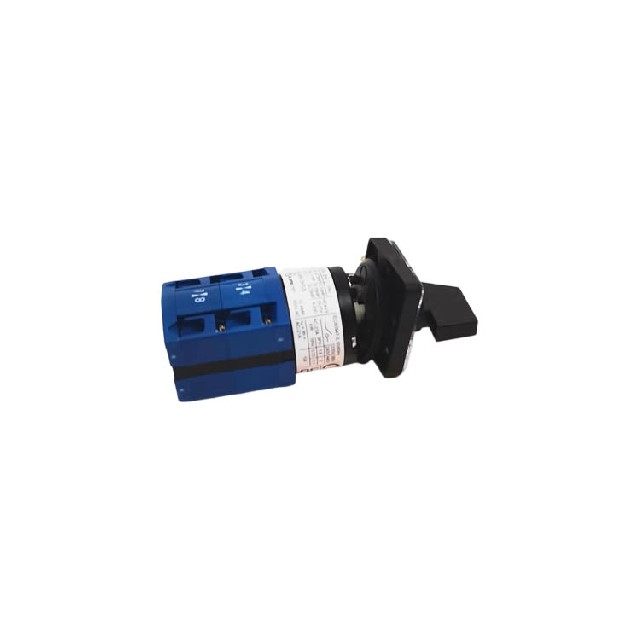

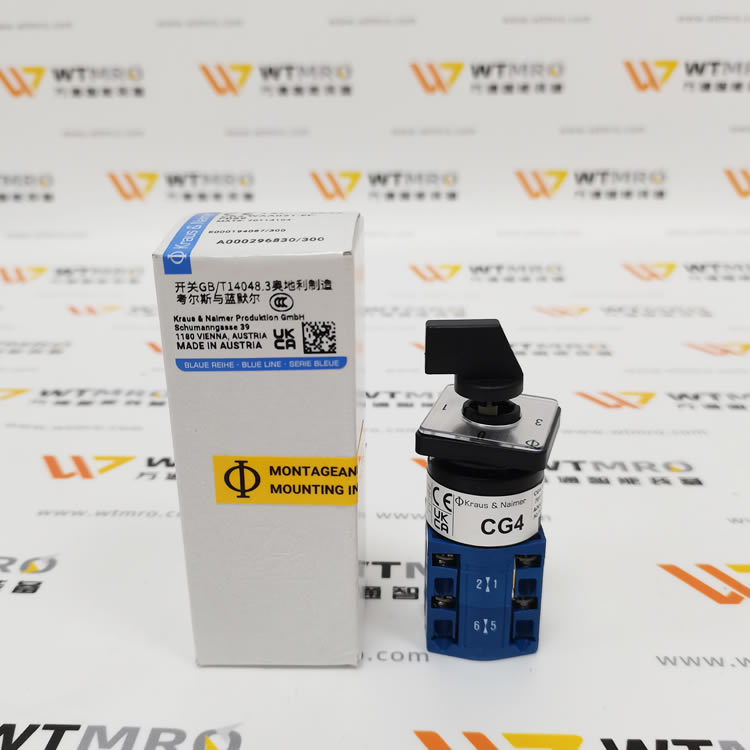

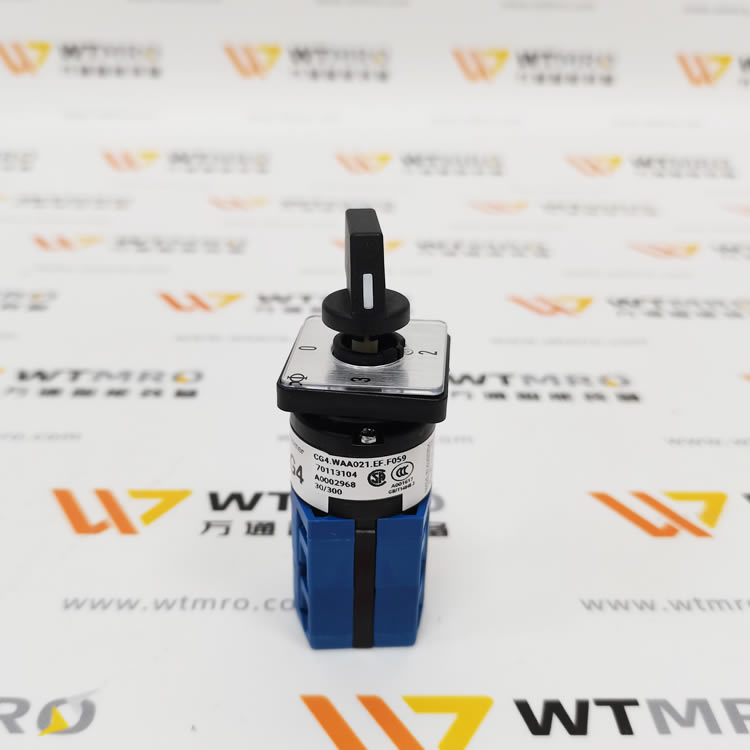

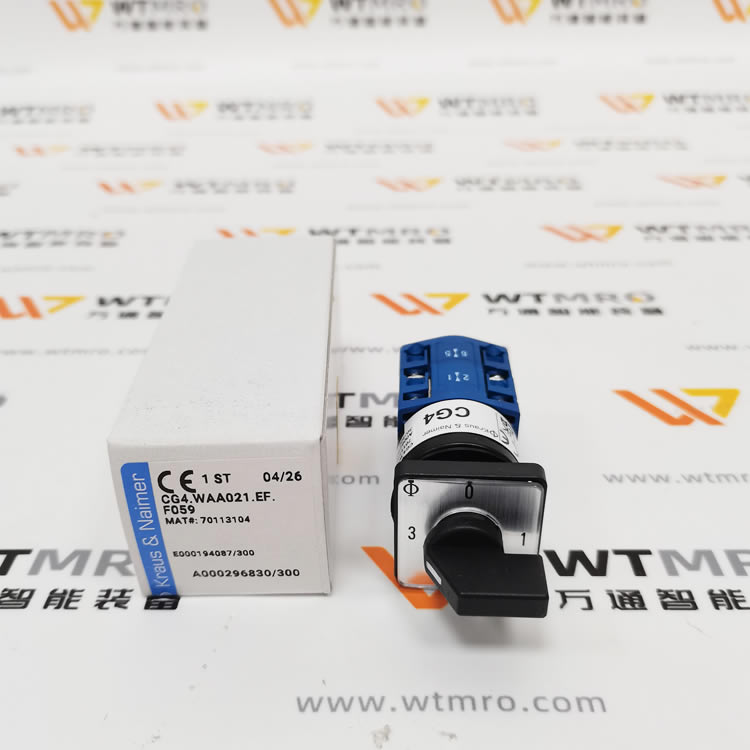

KRAUS&NAIMER CG4.WAA021.EF.F059

品牌：Kraus & Naimer（奥地利，蓝系列凸轮开关）系列：CG4（紧凑型 10A 凸轮旋转开关）型号：CG4.WAA021.EF.F059

一、型号拆解（CG4.WAA021.EF.F059）

• CG4：系列，紧凑型、10A、S00 尺寸

• WAA021：2 极、2 位（0‑1）、60° 步距，标准通断凸轮

• EF：镀金触点，适合低电平 / 腐蚀性环境

• F059：面板安装、标准旋钮、标识 0‑1

二、额定电气参数（核心）

• 热稳定电流 Ith：10 A

• 绝缘电压 Ui：690 V AC

• 工作电压 Ue：380/440 V AC

• 使用类别：

• AC‑23A：3 kW（380V，直接通断负载）

• AC‑3：2.2 kW（380V，电机启停）

• 触点：2 极、1NO / 极、镀金（Au），低接触电阻、耐腐

• 短时耐受：10A 持续；可短时过载

三、机械与环境

• 结构：凸轮旋转开关，面板安装（2 孔，30mm 间距）

• 尺寸：S00（30×30mm），厚度约 60mm

• 防护：IP40（面板侧），防溅、防手指误触

• 温度：‑25℃ … +55℃

• 寿命：机械≥10⁵次；电气（10A/400V）≥10⁴次

• 接线：螺钉端子，0.5–2.5 mm²铜线

四、关键特点

1. 镀金触点（EF）：适合24V / 低电流信号、PLC 回路、腐蚀性环境

2. 紧凑 S00 尺寸：30×30mm，控制柜 / 面板省空间

3. 2 极 0‑1 开关：常用电源通断、电机 / 电磁阀控制、回路选择

4. 奥地利原装：蓝系列经典，高可靠性、长寿命

五、典型应用

• 控制柜24V/220V 控制回路电源开关

• PLC 输出 / 继电器回路隔离与手动通断

• 小型电机、电磁阀、加热器启停控制

• 仪表 / 测试设备信号回路切换（镀金触点低阻）

六、同系列对比（CG4 常见）

• CG4.WAA021.EF.F059：2 极 0‑1、镀金、面板旋钮（你这款）

• CG4.WAA021.FS2：银触点、导轨安装

• CG4.A203：3 极 0‑1、银触点、电源主开关
