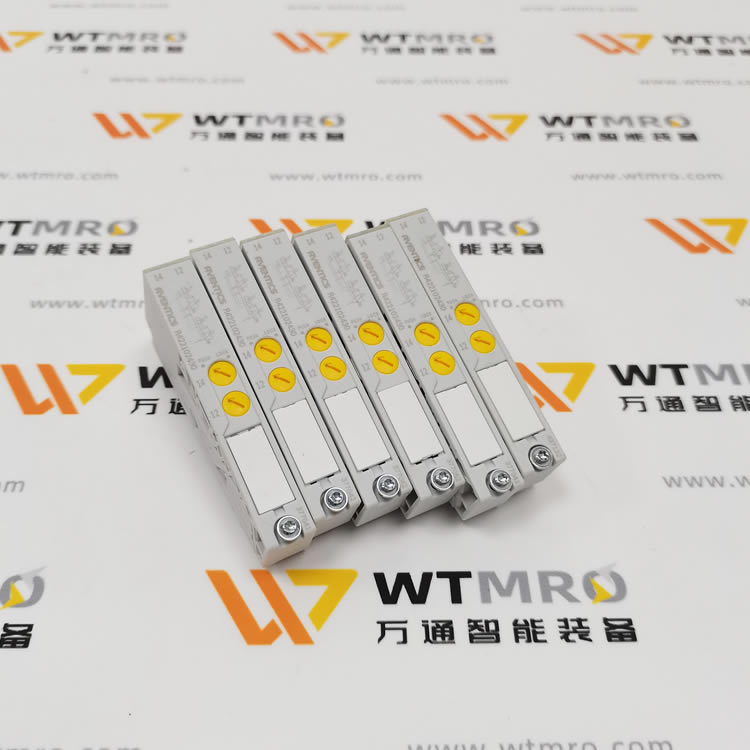

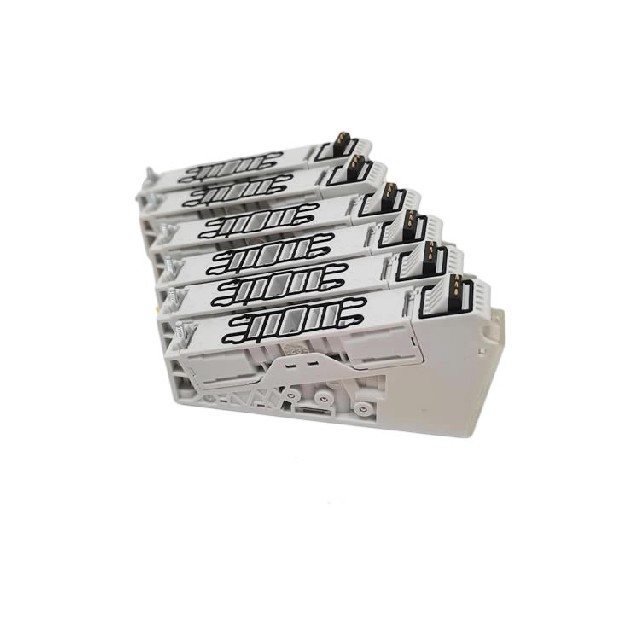

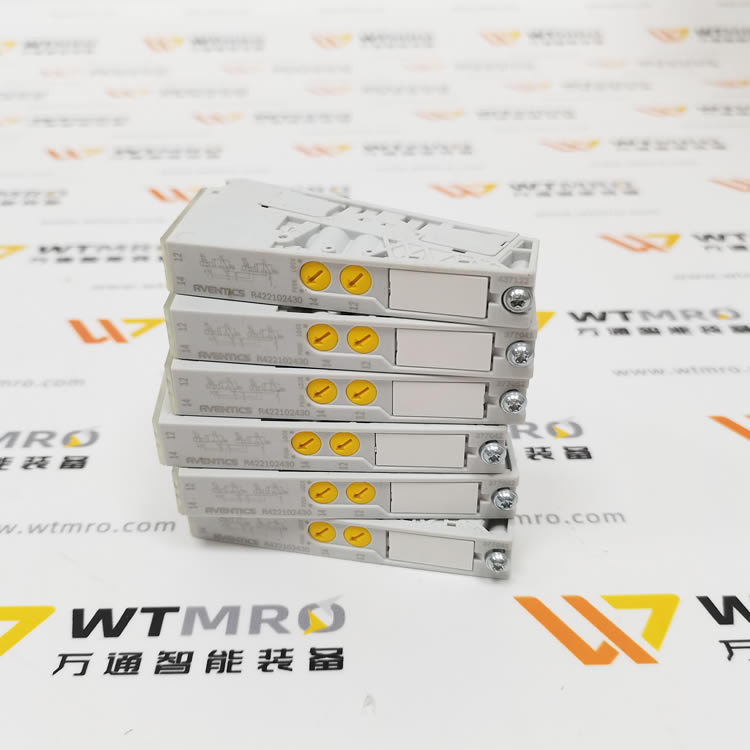

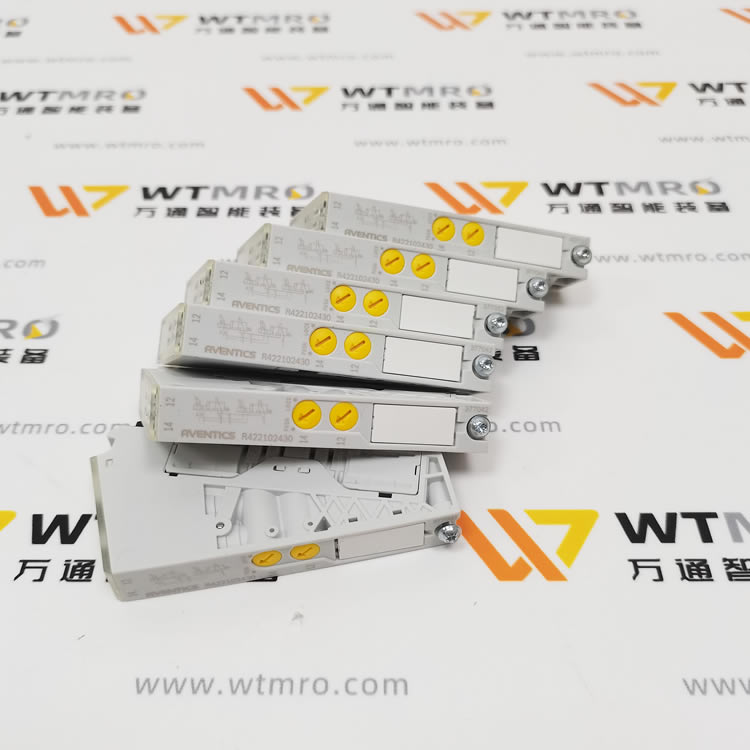

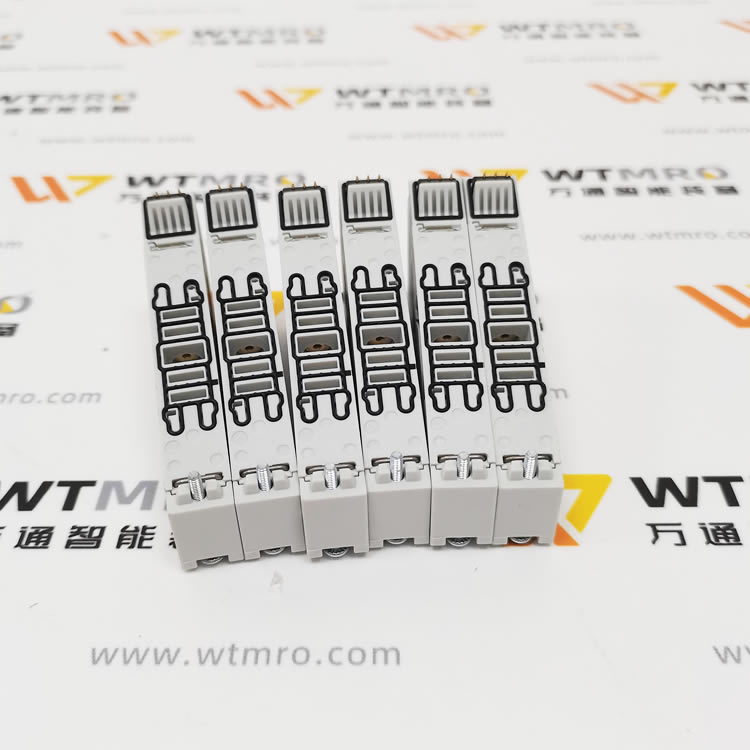

AVENTICS R422102430（AV03 系列 2×3/2 二位三通双电磁阀）

品牌：AVENTICS（安沃驰，原博世气动，现属 Emerson）型号全称：AV03-3/2CC-VT00-024VDC-LOC

• AV03：超紧凑小型阀岛系列

• 一、型号含义

• 2×3/2：两组独立二位三通换向阀

• CC：常闭 / 常闭（NC/NC），两组均为弹簧复位常闭

• VT00：标准型，无特殊功能

• 024VDC：DC24V 供电

• LOC：带锁定式手动操作按钮

二、核心参数

• 功能：双 3/2 二位三通，双线圈、弹簧复位、常闭

• 工作压力：-0.9 … 10 bar（真空～10 bar）

• 控制压力：3 … 8 bar

• 额定流量 Qn：300 L/min（20℃、6 bar）

• 电压：DC24V ±10%

• 功耗：约 0.55 W / 线圈（低功耗）

• 密封：软密封（Soft Seal），低泄漏

• 结构：滑阀、正重叠

• 连接：底板安装（阀岛式）

• 手动操作：锁定式（可机械保持）

• 防护等级：IP65（带接头）

• 温度范围：-10℃ … +60℃

• 介质：压缩空气（≤40 μm，含油量 0–5 mg/m³）

• 重量：约 60 g

三、结构与特点

1. 双 3/2 独立控制：相当于两个独立的二位三通阀，可分别控制两个单作用气缸或一路真空 / 一路正压

2. 超紧凑体积：AV03 系列小巧轻便，适合狭小安装空间、高频动作场景

3. 低功耗 + 长寿命：单线圈仅 0.55 W，软密封滑阀结构，寿命长、泄漏低

4. 外部先导：适配阀岛集中排气，便于集成与维护

5. 锁定手动按钮：调试 / 维护可机械锁定，安全可靠

四、典型应用

• 双单作用气缸控制（如夹爪、夹具、压紧机构）

• 真空 + 正压切换（吸附 / 吹送、真空发生器控制）

• 小型自动化、3C 电子、包装设备、气动测试工位

• 需要两路独立通断控制且空间受限的场合
