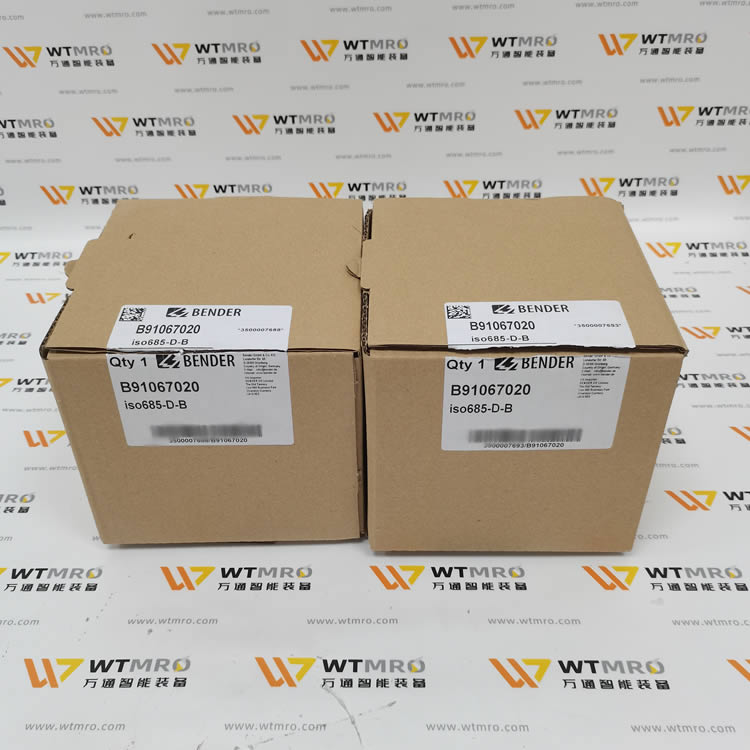

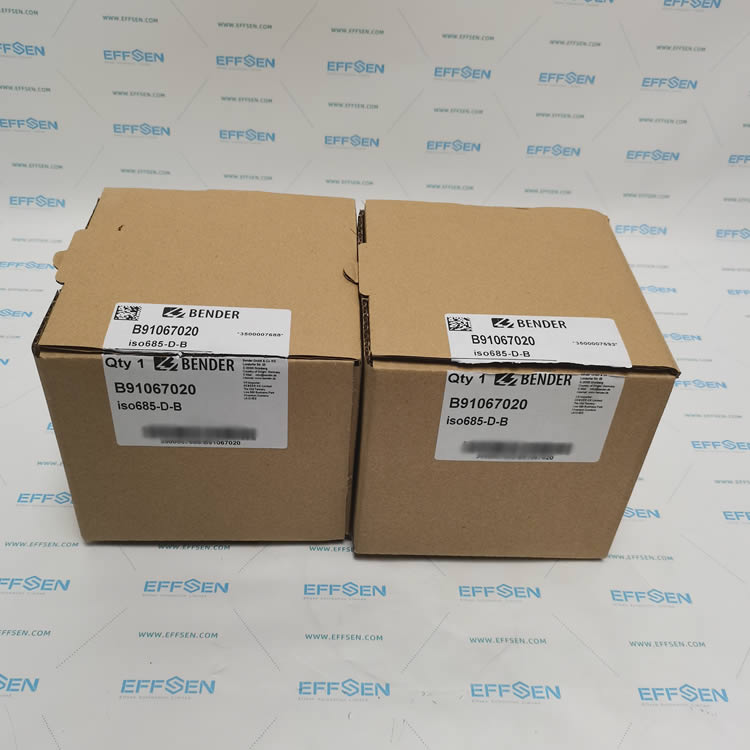

BENDER iso685-D-B 本德尔绝缘监测仪完整介绍

一、基础信息

• 品牌：BENDER 本德尔（德国电气安全龙头品牌）

• 完整型号：iso685-D-B

• 原厂物料号：B91067020

• 产品系列：ISOMETER® 绝缘监测装置

• 产地：德国

• 产品类型：IT 不接地系统专用绝缘监测仪，符合 IEC 61557-8 标准

二、核心电气规格

1. 被测系统电压

• 交流：0~690V，频率 1~460Hz

• 直流：0~1000V适配三相交流、直流、交直流混合 IT 电网

2. 设备供电：AC/DC 24~240V 宽幅供电

3. 绝缘报警阈值：10kΩ~1MΩ 连续可调，出厂默认 50kΩ

4. 最大系统泄漏电容：最高 1000μF，适配带变频器、长电缆复杂回路

5. 通讯接口：集成 Modbus TCP/RTU、内置 Web 网页服务器，支持远程读取参数、故障记录

6. 模拟输出：隔离型 0/4~20mA、0~10V，线性输出实时绝缘电阻值

三、核心功能

1. 实时绝缘监测不间断监测 IT 不接地电网对地绝缘电阻，绝缘老化、电缆破皮、设备漏电低于设定值立即报警，防止触电、火灾风险。

2. 完整故障诊断

• 接地故障监测、系统电压 / 频率 / 电容测量

• 自动自检、实时绝缘趋势曲线（isoGraph）

• 内置实时时钟，存储 1023 条带时间戳故障记录，缓存 3 天历史数据

3. 拓展组网能力支持 ISOnet 多机并联、ISOloop 环网耦合系统，多段 IT 电网统一监控；数字输入 / 输出可编程，可联动声光报警、分断开关。

4. 适配复杂负载兼容变频器、整流器、UPS、电池直流系统、可控硅加热设备等高频干扰负载，抗干扰能力强

四、机械与防护

• 安装：标准 DIN 导轨卡扣安装

• 尺寸：108×93×110mm

• 防护：外壳 IP40，接线端子 IP20

• 外壳材质：阻燃 PC（V-0 等级）

• 显示：高清液晶显示屏，直观查看绝缘阻值、故障代码、系统状态

五、典型应用场景

医院手术室医用隔离电源、工业 UPS 不间断电源、船舶 / 轨道交通直流电网、化工防爆 IT 供电、光伏储能直流系统、变频器设备不接地配电回路。
