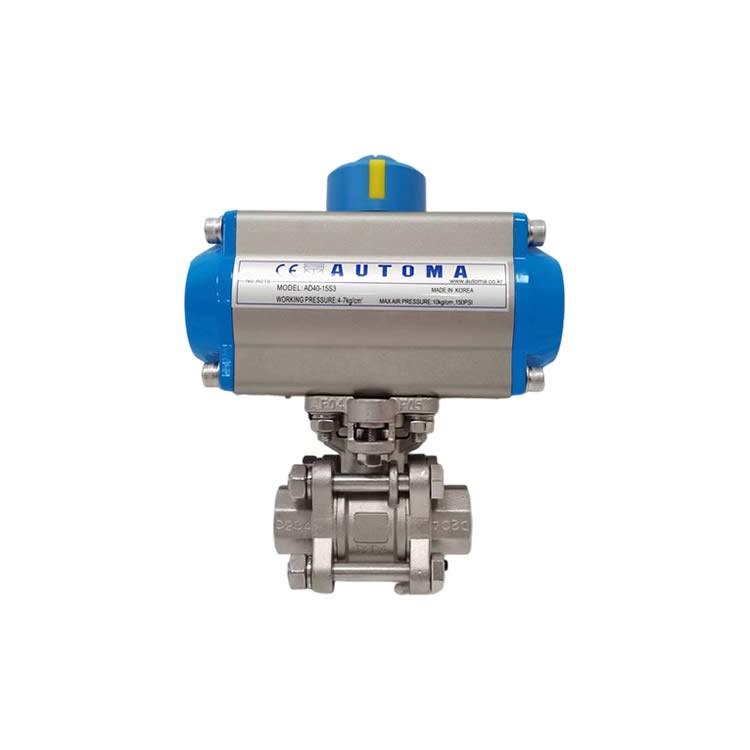

AUTOMA执行器结构图

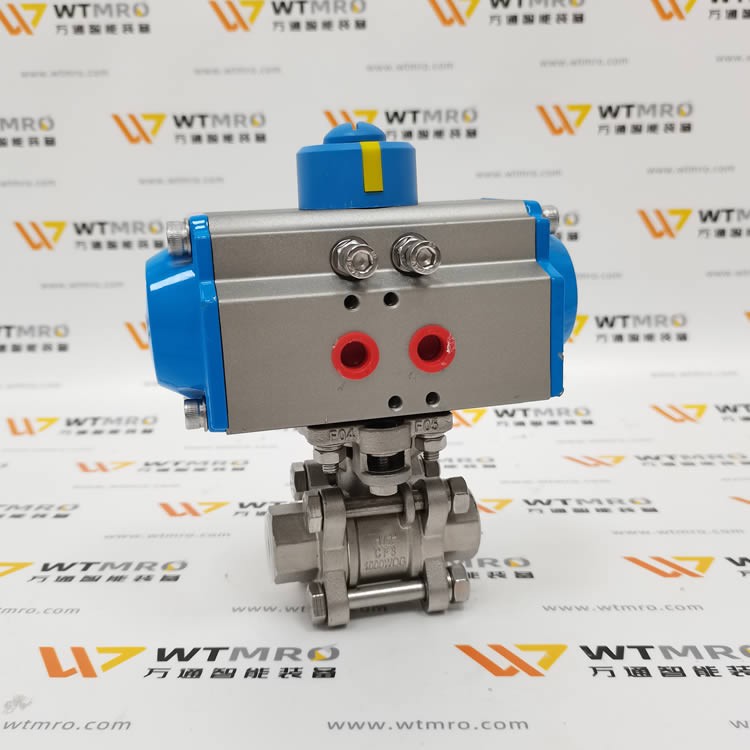

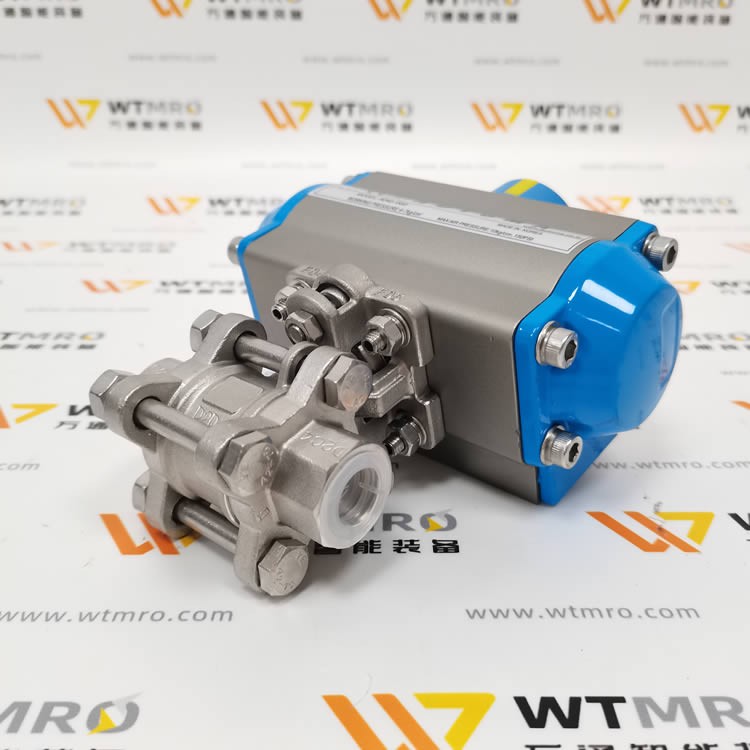

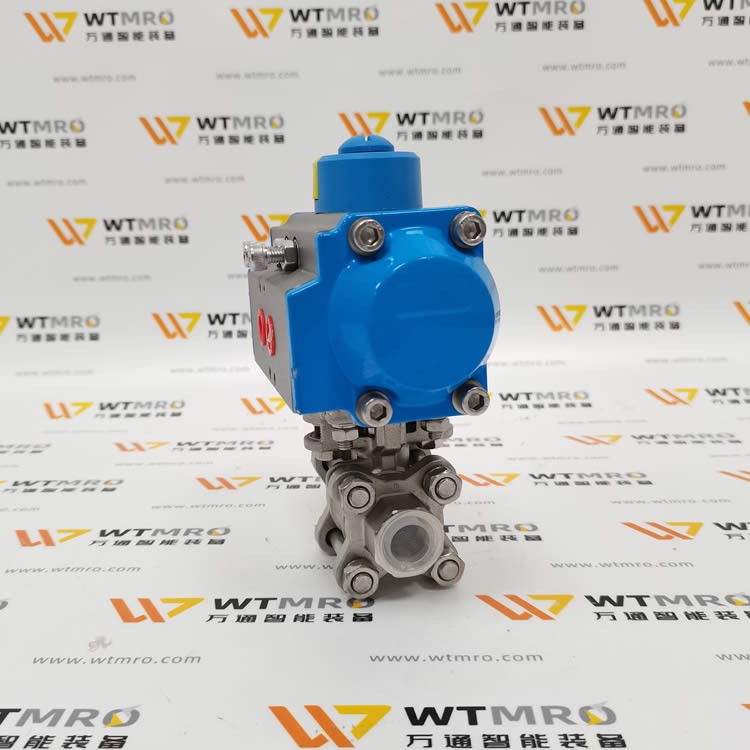

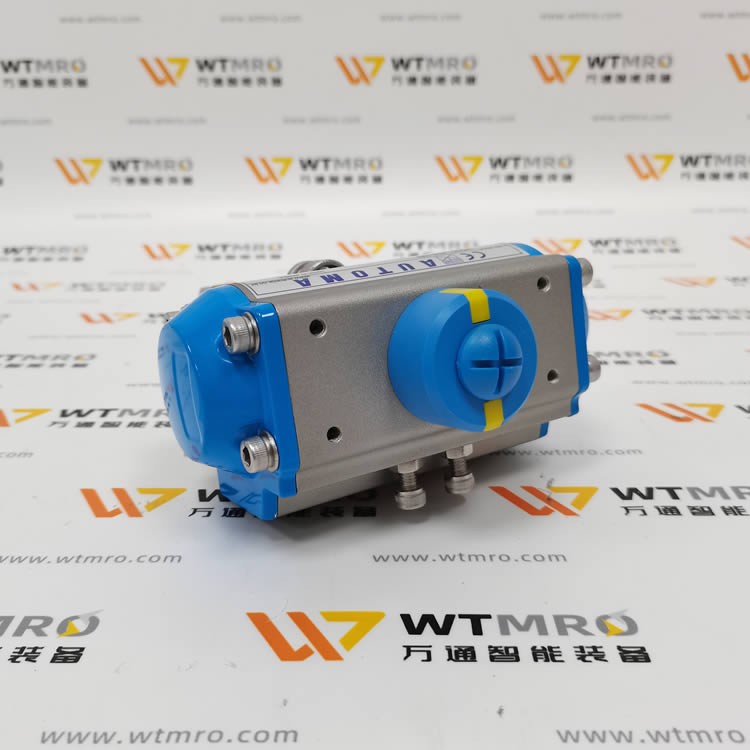

一、铭牌基础信息提取

品牌：AUTOMA（韩国专业气动阀门执行器厂商，

完整型号：AD40-15S3

产地：MADE IN KOREA（韩国原装）

工作气压：4~7 kg/cm²（标准运行压力）

最大耐压：10 kg/cm²（150PSI）

认证：CE 工业安全认证

二、型号编码释义

AD：Double Acting 双作用气动执行器（无弹簧复位，双向进气驱动 90° 旋转）

40：执行器扭矩规格 40 系列，适配 DN40 口径球阀 / 蝶阀 / 夹管阀

15：内部结构、活塞行程标准配置

S3：密封材质、NAMUR 标准接口定制版本

三、核心技术参数

表格

参数项 规格值

驱动类型 双作用齿轮齿条式（Scotch Yoke 拨叉结构）

旋转角度 标准 90°，支持 ±5° 角度微调

适用介质 干燥洁净压缩空气

标准工作压力 4~7 bar（kg/cm²）

允许最大气源压力 10 bar（150PSI）

使用寿命 130 万次往复循环

安装标准 符合 NAMUR、ISO 阀门通用安装接口

阀体材质 铝合金喷砂壳体，防腐耐磨

四、产品核心优势

拨叉传动结构：输出扭矩均匀，开关动作平稳，无卡顿冲击

宽压力兼容：4bar 低压即可稳定驱动，适配气源压力波动工况

标准化通用接口：可直接配套电磁阀、限位开关、阀门定位器等附件

高耐久密封：内置耐油橡胶密封件，长期运行泄漏量极低

紧凑型壳体：铝合金轻量化设计，节省管道安装空间

五、典型应用场景

水处理、化工管道球阀 / 蝶阀开关控制

粉体、浆料输送夹管阀驱动

食品制药洁净流体管路切断阀

暖通、空压机配套气动阀门

石油、环保工业流体自动化管路
