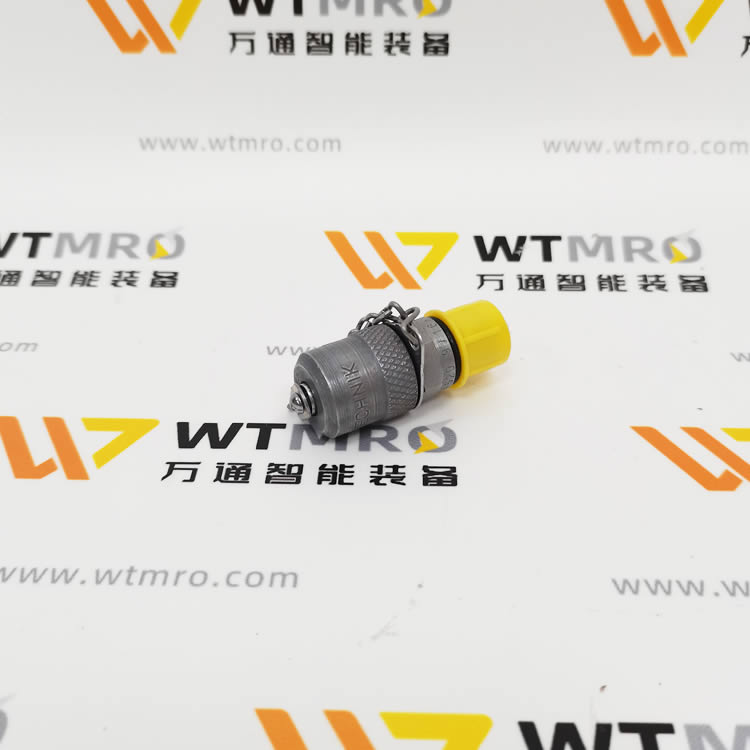

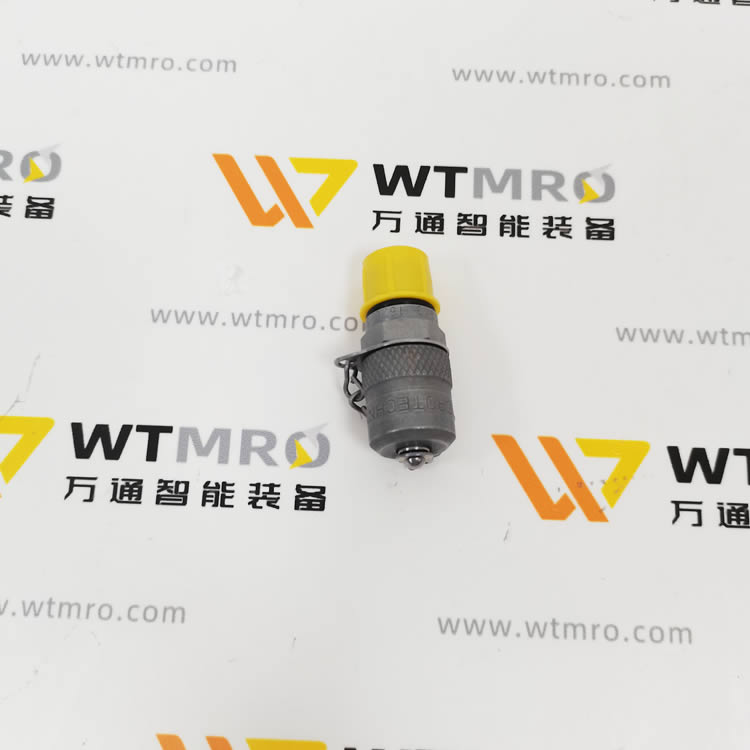

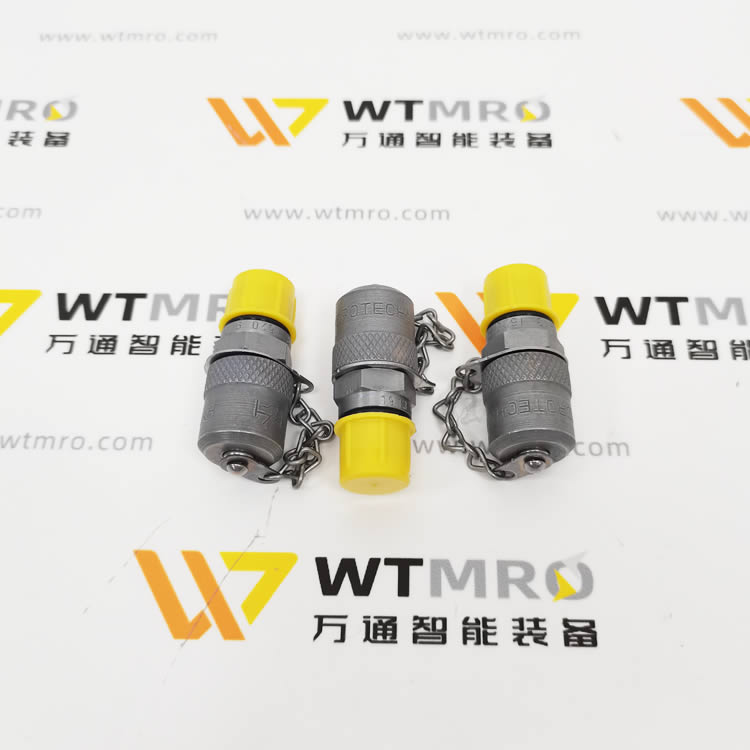

Hydrotechnik 2103-01-53.00N 完整产品介绍
一、基础识别信息
品牌：Hydrotechnik（海德泰尼克，德国 Minimess 测压接头发明者）
产品系列：2103-01 标准外螺纹 Minimess®1620 测压测点（Test Point）
完整型号：2103-01-53.00N
型号分段释义
2103：Minimess 1620 标准型测压接头大类
01：外螺纹公头安装型（Type F）
53：螺纹规格代码（G1/4 外螺纹，ISO228 管螺纹）
.00：标配 NBR 丁腈橡胶密封；后缀 N = 带金属防护帽 + 防丢链条
执行标准：ISO 15171-2 高压液压测压接口标准
二、核心技术参数
1. 压力耐受
最大长期工作压力：630 bar（63 MPa）
瞬时冲击耐压：750 bar
适用介质：矿物液压油、润滑脂、压缩空气、水乙二醇
2. 材质与密封
阀体基材：1.0718 易切削钢，表面锌镍复合镀层（防腐防锈）
密封件：NBR 丁腈橡胶（-30℃ ~ +120℃）；同系列.10 后缀为 FKM 氟橡胶（-20℃ ~ +200℃高温 / 耐油）
防护帽 + 链条：钢制滚花防尘帽，配套金属防丢链条，防止油污、杂质堵塞阀口
3. 螺纹规格
连接螺纹：G1/4 外圆柱管螺纹（ISO228/BSPP）
内部结构：单向锥阀自封结构，拔插后自动密封无泄漏
4. 环境温度
介质工作温度：-30℃ ~ +120℃（NBR 密封款）
存储温度：-40℃ ~ +130℃
5. 机械尺寸
总高度约 46mm，六角对边 19mm，适配标准扳手拆装
防护等级：装配后阀口 IP65，防尘防液压飞溅
三、工作原理与结构特点
单向锥阀自密封结构内部锥形阀芯依靠系统油压压紧阀座，拆卸测压软管后自动封闭油路，带压插拔全程无漏油、无需停机泄压，大幅减少设备停机检修时长。
滚花金属防尘帽 + 防丢链闲置时拧紧保护帽，隔绝粉尘、铁屑进入阀腔，避免阀芯卡滞；链条固定在接头本体，不会丢失防护盖。
标准化通用接口适配全系 Hydrotechnik 测压软管、压力表、HySense 压力 / 温度传感器（如 TE300 温度变送器可直接旋入本测点），实现压力、温度同步在线采集。
抗疲劳耐久设计百万次带压插拔无渗漏，阀座密封无永久变形，适配压铸、冲压、工程机械高频检测场景。
四、同系列螺纹型号对照（01 段外螺纹 Type F）
| 型号尾部代码 | 螺纹规格 | 适用场景 |
|---|---|---|
| 13.00N | M12×1.5 公螺纹 | 小型阀块、伺服液压站 |
| 14.00N | M14×1.5 公螺纹 | 通用中小型液压管路 |
| 15.00N | M16×1.5 公螺纹 | 主流标准液压测点 |
| 53.00N | G1/4 BSPP 公螺纹（本款） | 欧洲进口设备、注塑 / 压铸机通用 |
| 96.00N | 1/4 NPT 美制锥螺纹 | 美系工程机械、北美设备 |
五、核心产品优势
不停机带压检测630bar 高压下可直接插接测压仪表，无需关停液压系统、释放系统压力，提升产线运维效率。
全工况防腐耐用锌镍镀层相比普通镀锌，盐雾耐腐蚀时长提升 5 倍，潮湿、粉尘车间不易生锈卡死。
多参数集成测点同一接口可接压力表、压力传感器、TE300 温度变送器，单测点同步采集油压、油温数据。
防丢防尘一体化标配金属帽 + 链条，杜绝现场丢失堵头导致的油路污染、泄漏隐患。
全球液压设备通用标准Minimess 1620 为行业通用测压接口，适配力士乐、哈威、博世等主流液压阀块。
六、典型应用场景
工业液压设备：注塑机、压铸机、冲压机床油路压力 / 温度检测
工程机械：起重机、挖掘机液压系统故障点检
风电 / 润滑系统：齿轮箱集中润滑站压力监测、排气放油
液压测试台架：静态 / 动态压力数据采集，搭配 HySense 传感器做自动化测试
冶金、矿山重型液压设备高压回路在线巡检
七、安装与使用注意事项
安装前清洁螺纹与阀口，铁屑、粉尘会造成阀芯密封不严渗漏；
高温导热油、强腐蚀介质选型更换 2103-01-53.10N（FKM 氟橡胶密封）；
测压软管插拔轻旋到位，禁止暴力敲击接头，避免内部锥阀变形；
长期闲置务必拧紧金属防护帽，防止杂质进入阀腔导致卡滞；
搭配 TE300 温度变送器时，传感器探头需完全伸入油路介质，避免管壁测温误差。
