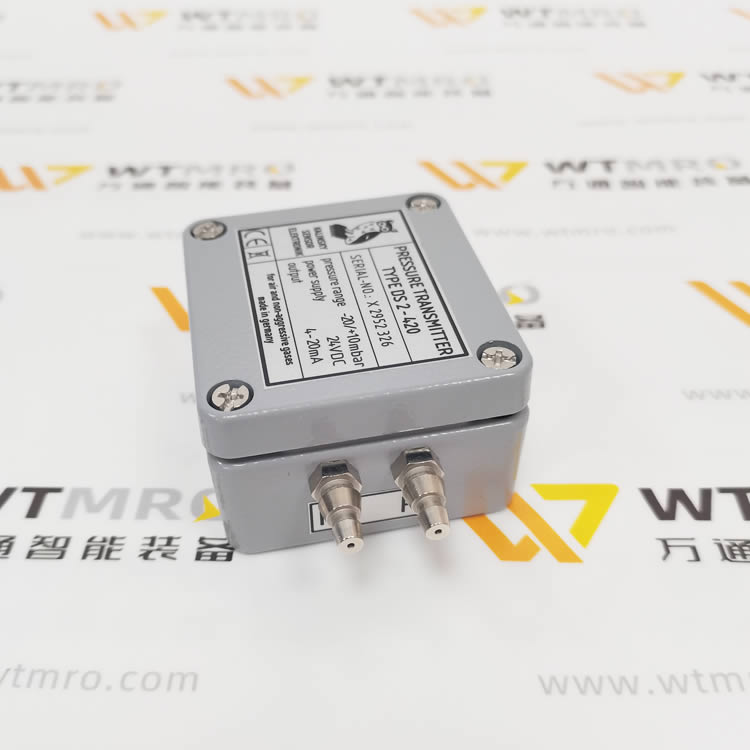

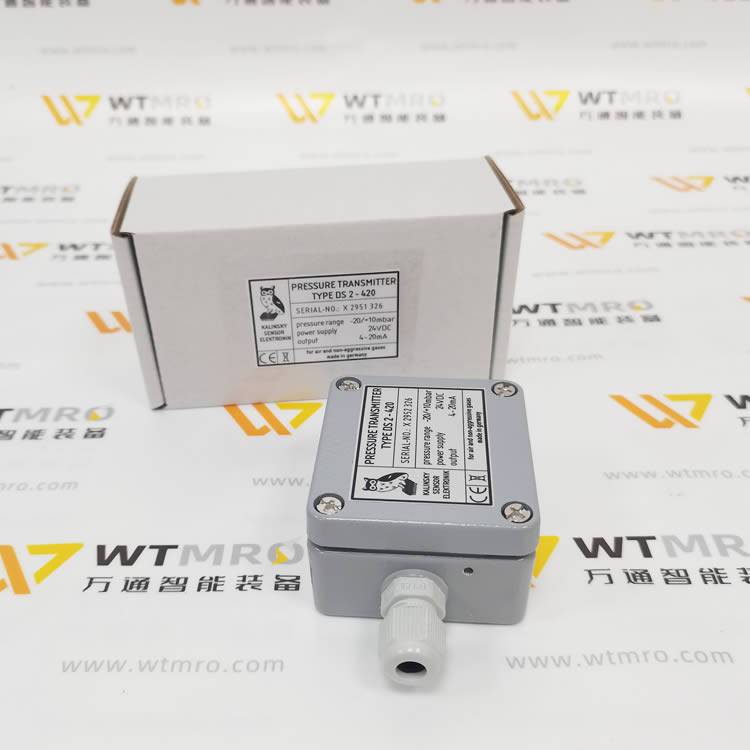

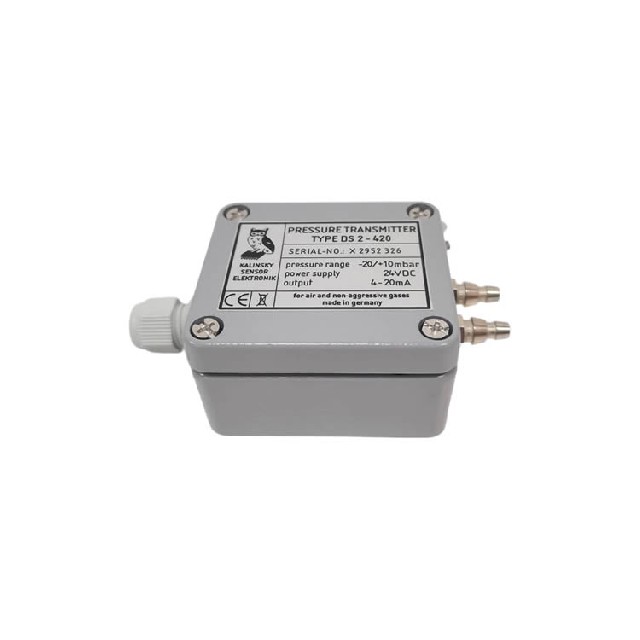

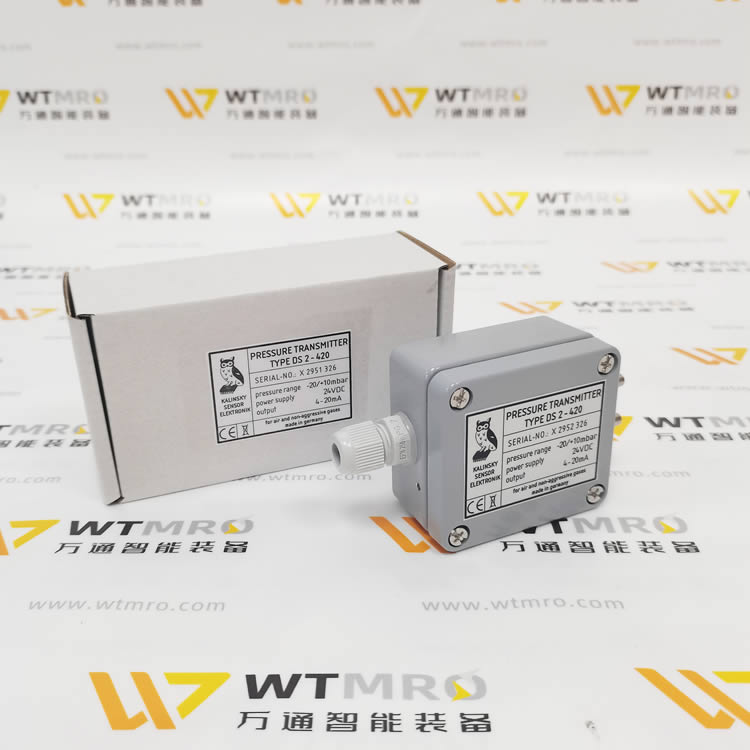

Kalinsky 压差变送器 DS2-420-20+，量程 0~10 mbar

型号拆解

• DS2：产品系列，差压 / 表压变送器，压阻传感芯体

• 420：输出 4–20mA（两线制）

• 20+：量程代码 0~10 mbar（1kPa）

• 10 mbar：测量范围 0～10mbar

核心参数

1. 测量介质：空气、非腐蚀性干燥气体

2. 量程：0～10 mbar（0～1kPa）

3. 输出信号：4–20mA，两线制

4. 供电：15～30 VDC；最大负载电阻 ≤400Ω

5. 精度：线性误差 ±1.0% FS；重复精度 ±0.2% FS

6. 温度误差（0~50℃）：±1% FS

7. 最大允许过载压力：350 mbar

8. 工作温度：-20℃ ~ +50℃

9. 长期稳定性：±0.5% FS / 年

10. 响应时间：无阻尼约 50ms；可选电子阻尼（2.5s）

11. 外壳：压铸铝合金，防护等级 IP65

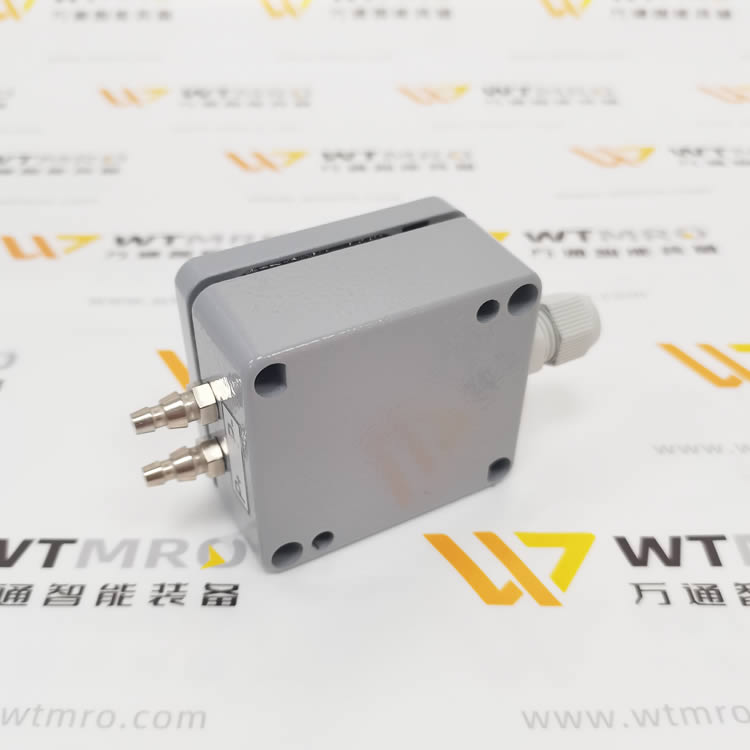

12. 气动接口：φ4mm / φ6mm 软管嘴

13. 电气接口：PG7 电缆格兰，螺钉端子 0.14–1.5mm²

14. 净重：约 170g

产品特点

• 压阻式测量原理，零点受安装位置影响很小

• 抗过载能力强，EMC 电磁兼容性好

• 可选平方根输出，可搭配皮托管测气体流量

• 可选信号阻尼，抑制现场压力脉动干扰

• 壳体坚固，适合风机、过滤器、洁净室低压差场景

典型应用

• 洁净室压差监测

• 空压机 / 鼓风机进出口压差

• 除尘过滤器堵塞压差报警

• 风管流量测量（搭配皮托管）

运维注意事项

1. 仅可用于干燥无腐蚀气体，禁止液体、腐蚀性介质

2. 高低压口切勿接反，避免冲击损坏传感芯体

3. 两线制 4-20mA，接线不要短路；供电控制在 15~30VDC

4. 安装尽量减少管路震动，定期校验零点漂移
