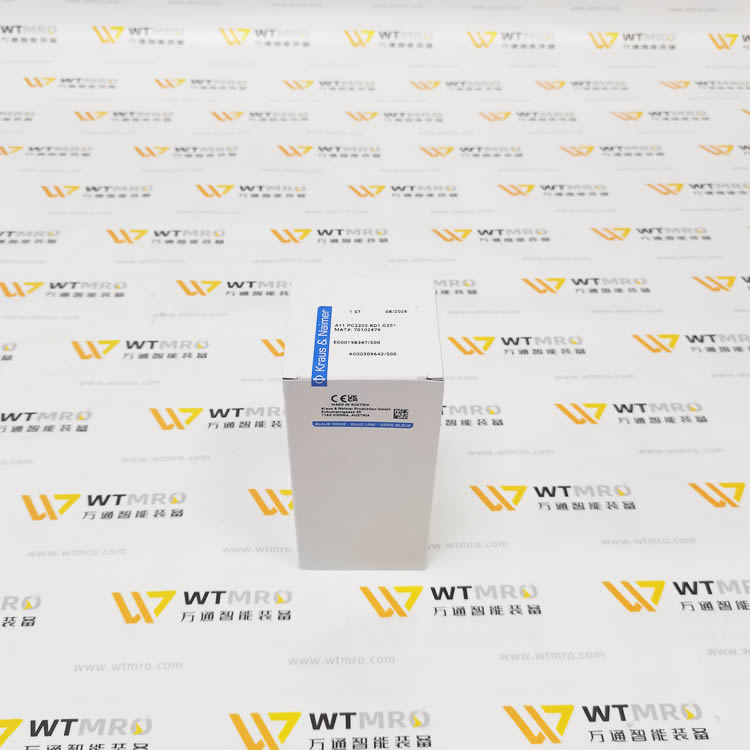

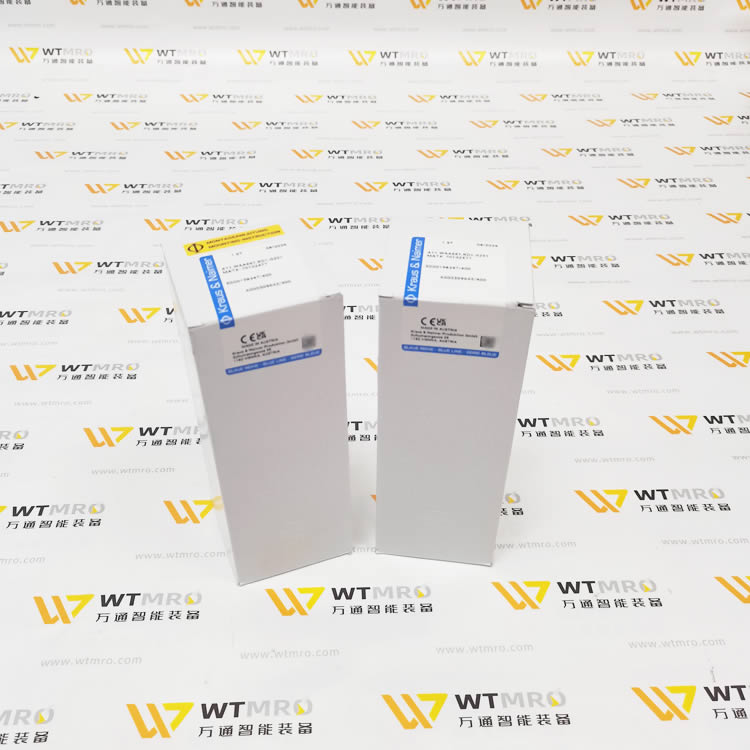

Kraus&Naimer   A11.PC2202.KD1.G251 凸轮控制开关

型号拆解

• A11：蓝系列 S1 规格凸轮开关主体，控制回路小电流凸轮开关

• PC2202：触点程序编码，定义档位与触点通断逻辑

• KD1：黑色标准旋转手柄

• G251：方形面板铭牌 / 安装面框

核心参数

• 约定发热电流 Ith：20A

• 额定绝缘电压 Ui：690V

• 冲击耐压 Uimp：6kV

• 适配线缆：0.5～2.5mm² 铜导线，螺丝接线端子

• 机械寿命：≥50 万次

• 电气寿命：≥5 万次

• 安装方式：柜体面板开孔安装

• 执行标准：IEC 60947-3，CE 认证

• 净重：约 145g（开关本体 + 手柄面板）

产品特点

1. 银合金桥式双断触点，控制回路通断可靠，接触稳定，抗电弧

2. 凸轮结构，通断时序由 PC 程序预设，可实现多档位逻辑切换

3. 紧凑 S1 尺寸，面板安装，控制柜、操作台常用

4. 端子带手指防护，接线安全；可按需加装辅助触点

典型应用场景

机床控制面板、自动化产线操作台、成套电控柜，用于模式选择、手动 / 自动切换、信号回路选档。

运维要点

1. 多用于控制小电流信号回路，一般不做主回路动力隔离开关

2. 定期检查螺丝端子力矩，防止设备振动导致接线松动

3. 更换前务必断电，核对触点时序 PC2202，避免程序不符导致设备误动作
