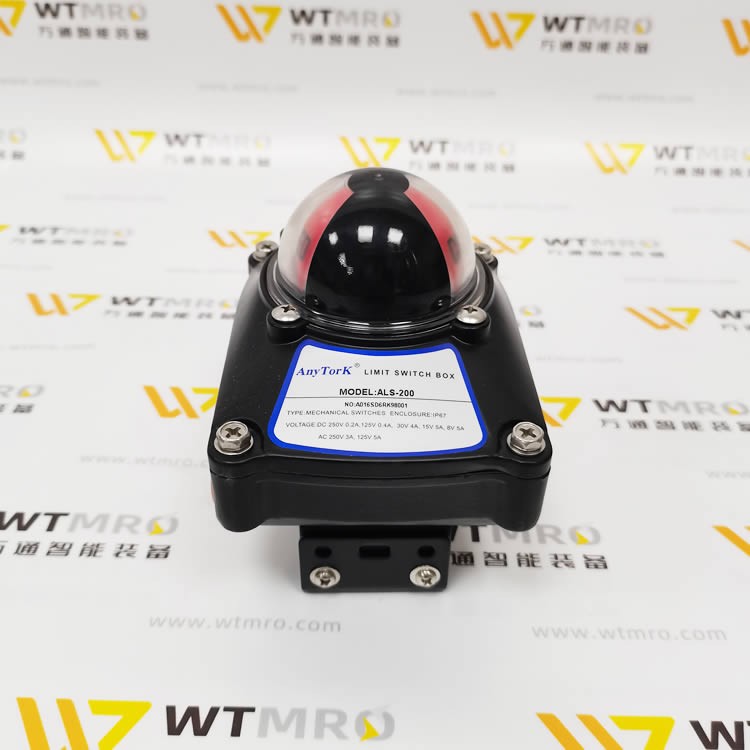

AnyTork ALS‑200 阀门限位开关盒（阀位回讯器）
基础信息
品牌：AnyTork / 安托克
型号：ALS‑200（后缀区分开关类型：M2=2 组机械式 SPDT；QA2=2 组磁感应接近开关）
产品类型：角行程阀门限位开关盒、阀位回讯器
驱动行程：90° 角行程，适配球阀、蝶阀、旋塞阀气动执行器

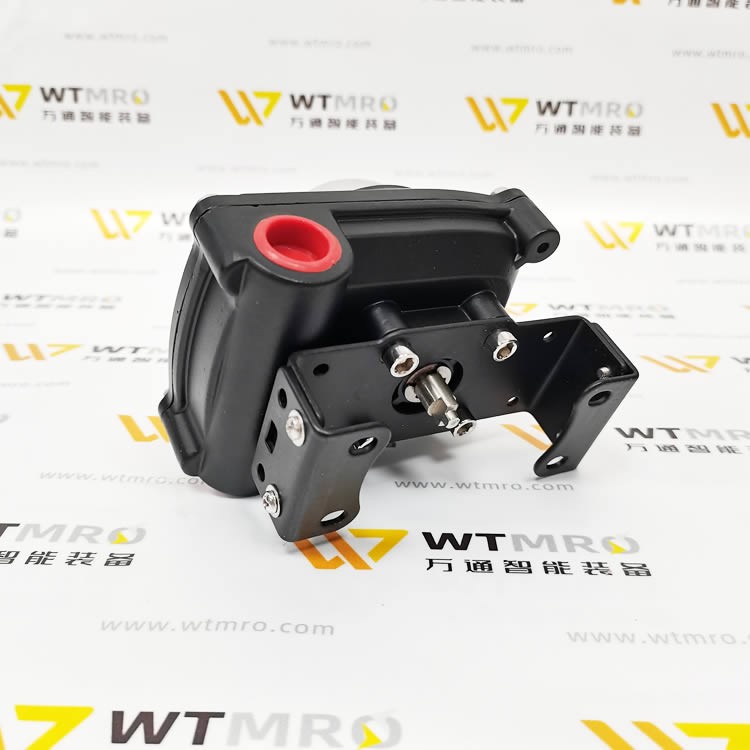

安装标准：ISO5211、NAMUR 标准安装支架，兼容市面绝大多数角行程气动执行器
外壳材质：压铸铝合金，环氧喷塑黑色壳体

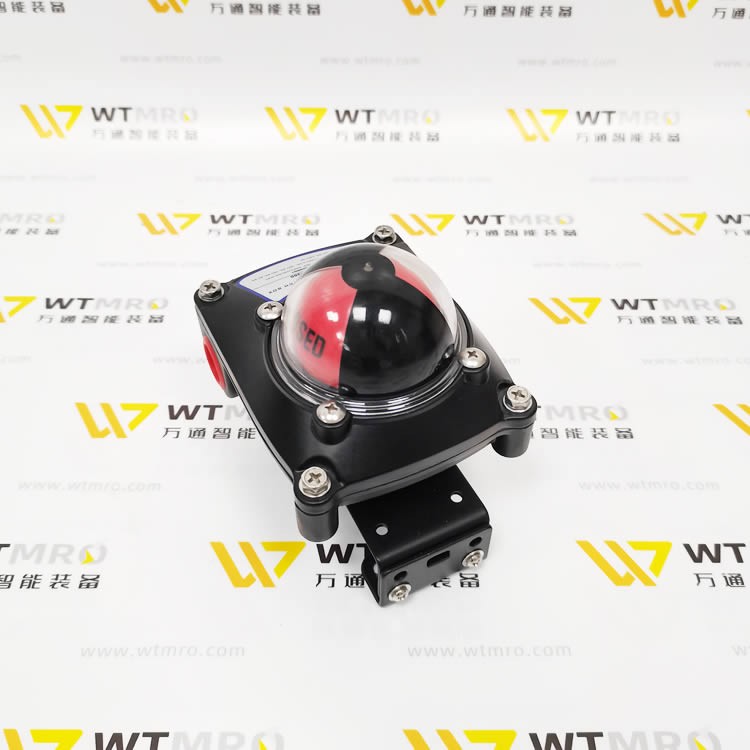

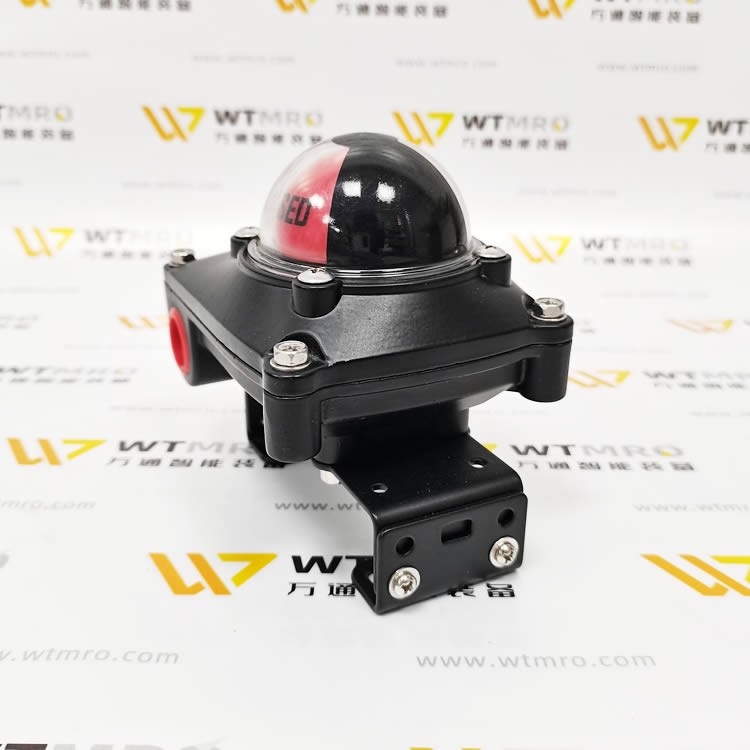

视窗：多视角阀位指示器，红色 = CLOSE 关闭，黄色 = OPEN 开启
防护等级：IP67（接头锁紧状态）
电缆接口：双出线口，标准 1/2‑NPT；可选 M20、BSP 螺纹
接线端子：8 位接线端子排，预留电磁阀接线空位
环境温度：‑25℃ ~ +85℃
防爆等级：非防爆，防爆工况选用 ALS‑300/ALS‑500 系列
核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 机械开关版本 (M2) | 2 组 SPDT 单刀双掷微动开关；5A/250VAC，3A/30VDC |
| 磁感应版本 (QA2) | 2 组二线制磁性接近开关，5‑220V AC/DC |
| 调节结构 | Quick‑Set 免工具花键凸轮，无需工具校准开关触发点 |
| 机械寿命 | ≥100 万次动作循环 |
| 壳体螺栓 | 防丢失卡扣式端盖螺栓，开盖螺栓不会脱落 |
工作原理
气动执行器 0‑90° 旋转带动开关盒内部花键凸轮同步转动；阀门到达全开、全关位置，凸轮触发内置微动开关 / 磁性传感器；输出无源开关量信号给到 PLC/DCS，同时顶部视窗直观显示阀门现场实际开 / 关状态，完成阀位本地显示 + 远程信号反馈。
产品特点
免工具凸轮调节，现场快速整定全开全关触发点位，调试便捷
压铸铝合金壳体，IP67 防护，可用于室外、潮湿多粉尘普通工业现场
模块化可选：机械式微动开关、磁感应无触点开关两种内部配置
防丢失端盖螺栓，检修开盖螺栓不会掉落，维护方便
8 位接线端子，可同时接回讯信号 + 电磁阀控制线路，简化控制柜布线
遵循 ISO5211、NAMUR，通用性强，替换兼容多数品牌限位开关盒
与 ALS‑300M1 简要对比
ALS‑200：经济型，可配置 2 组开关，壳体体积略大；
ALS‑300M1：紧凑型，标配 1 组 SPDT 开关，体积更小，适合狭小安装空间。
应用场景
水处理、暖通、普通化工：气动球阀、蝶阀阀位状态反馈
管道自控成套：阀门全开全关监控、设备联锁、故障报警
造纸、冶金、普通工业泵站，配套角行程气动执行器
不防爆的室内 / 户外工艺管路阀门信号采集
